4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X” 47
Установка щетки в сборе на щиток шнека
1. Вставьте щетки в сборе (C) вдоль задней части щитка шнека (B). Совместите отверстия в
щетке в сборе с отверстиями в щитке, используя для этого кернер. (См. рисунок 4T.)
ПРИМЕЧАНИЕ: Для выполнения этой процедуры понадобятся два (2) человека: один
вставляет болты с шестигранной головкой с передней стороны щитка
шнека, второй накручивает фланцевые гайки с обратной стороны щитка
шнека.
2. Установите все щетки в сборе (C) на щиток шнека (B) с помощью болтов с шестигранной
головкой (A) и фланцевых гаек (D).
ПРИМЕЧАНИЕ: На шнеках 12" в щеткодержателе необходимо прорезать отверстия
вокруг крепежа нижнего подвесного устройства.

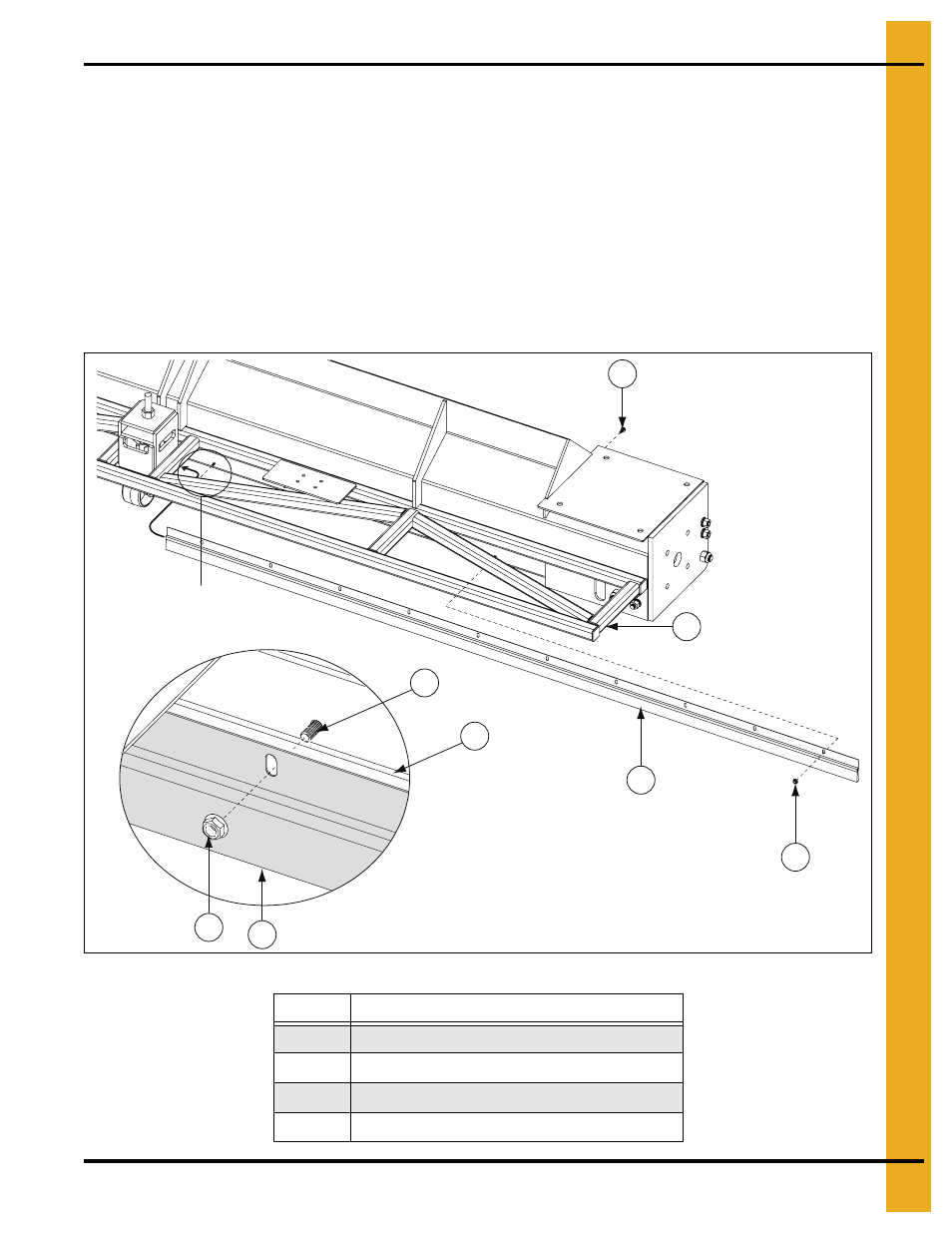

Рисунок 4T
Поз. № Описание
A Болт с шестигранной головкой 5/16"-18 x 3/4"
B Щиток шнека
C Щетка в сборе
D Фланцевая гайка 5/16''-18
A
B
C
D
A
See detail F
Detail F
B
C
D Деталировка F
См. деталировку F
