4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X”
39

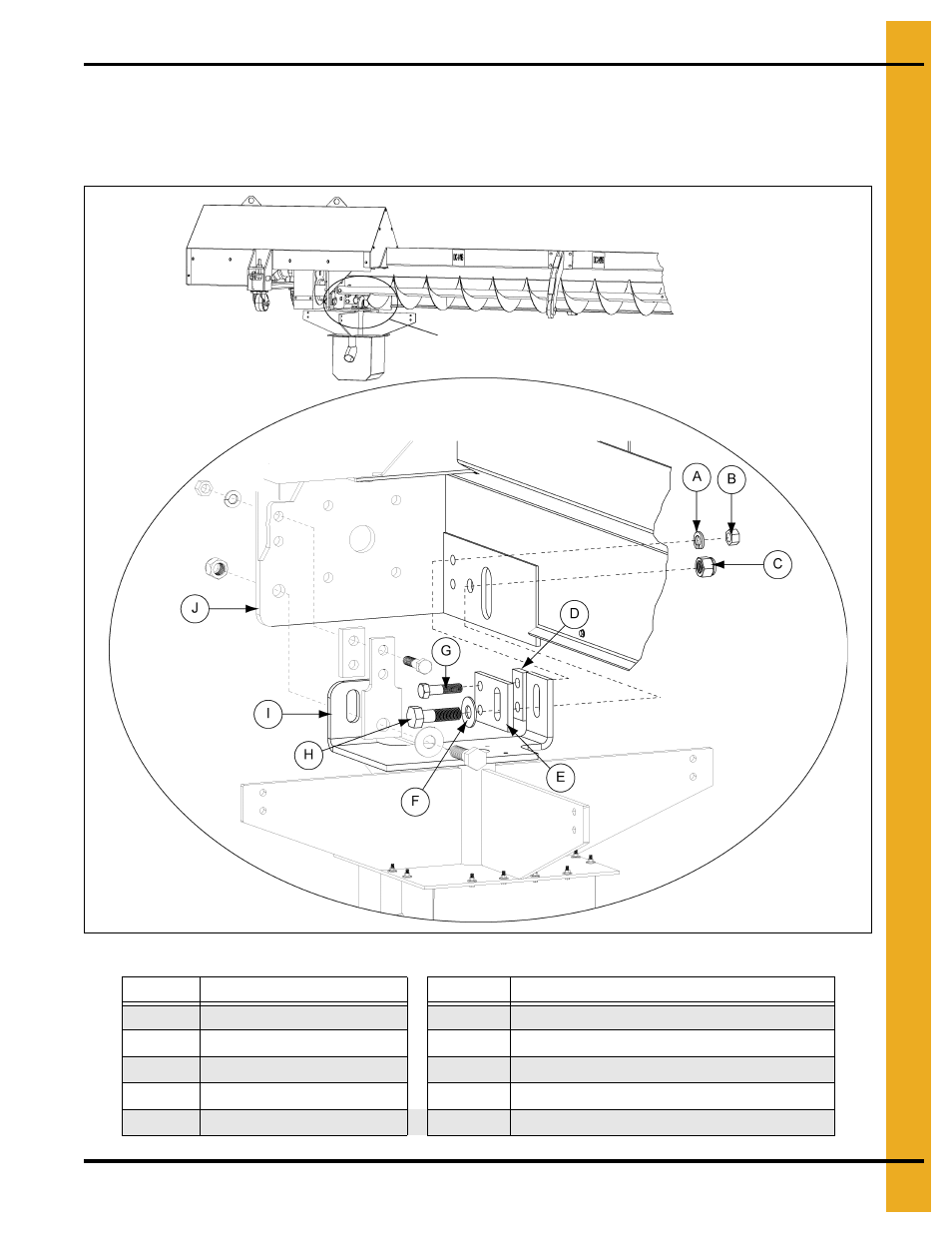

Установка головной секции шнека на поперечную стяжку
1. Установите головную секцию щитка шнека (J) на поворотную пластину (I) с помощью болтов с
шестигранной головкой (G и H), плоской шайбы (F), кронштейна (E), проставки (D), стопорной
шайбы (A), контргайки (C) и шестигранной гайки (B).
Рисунок 4L
Поз. №
Описание
Поз. №
Описание
A
Стопорная шайба 3/4"
F
Плоская шайба 1"
B
Шестигранная гайка 3/4''-10
G
Болт с шестигранной головкой 3/4"-10 x 3 1/2"
C
Контргайка 1"-8
H
Болт с шестигранной головкой 1"-8 x 3 1/2"
D
Проставка
I
Поворотная пластина
E
Кронштейн
J
Головная секция щитка шнека
См. деталировку C
Деталировка C
