4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X” 45
2. Установите один конец щетки (D) в конец щеткодержателя (E) и направьте щетку вдоль паза
(F). (См. рисунок 4R.)
ПРИМЕЧАНИЕ: Постукивайте по концу щеткодержателя киянкой, если щетка не
проходит вдоль паза в щеткодержателе.

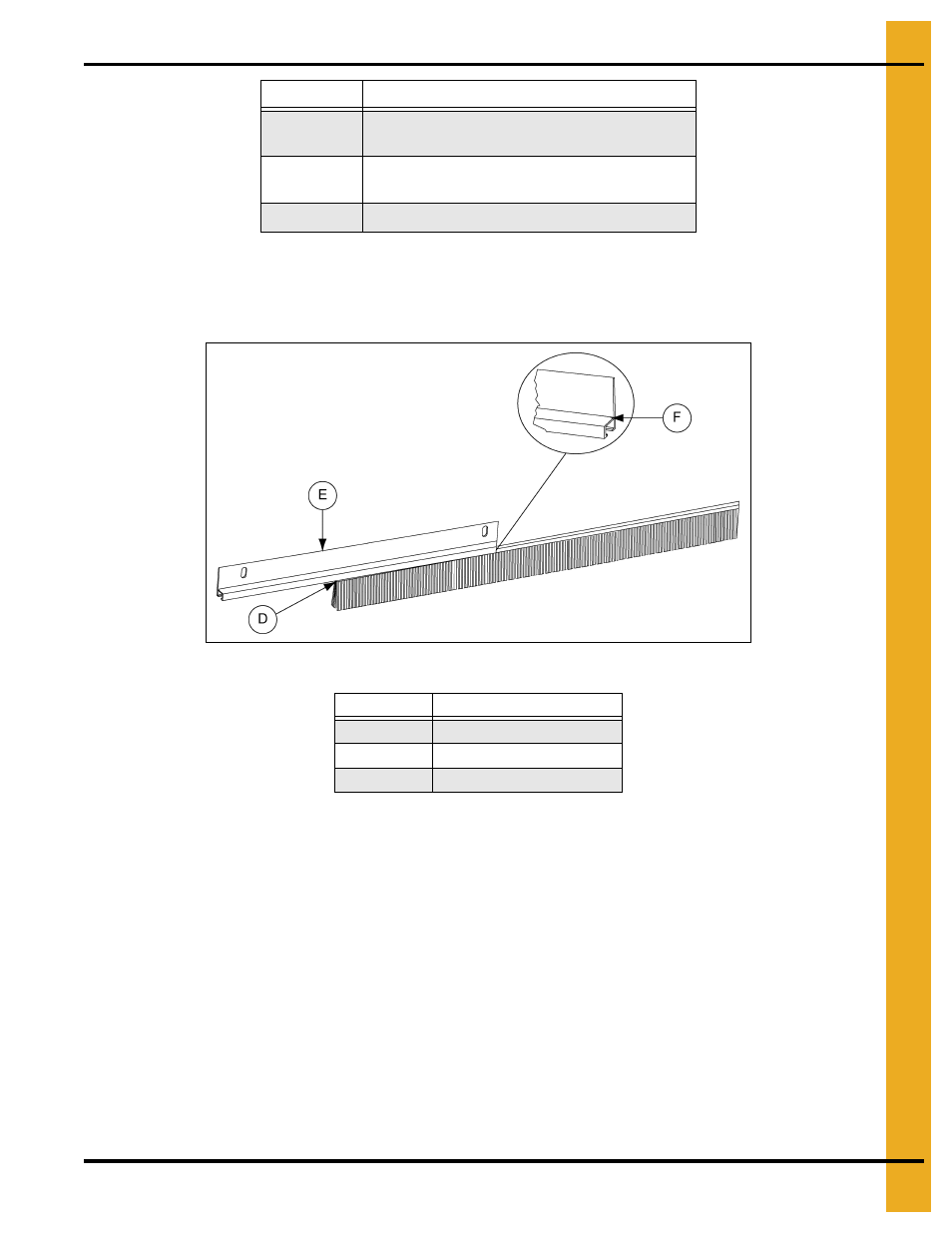

Рисунок 4R
ПРИМЕЧАНИЕ: Устанавливая щетку в щеткодержатель, обязательно чередуйте стыки
щетки и щеткодержателя.
3. Установите щетку (D) в щеткодержатель (E) на нужную длину и обрежьте щеткодержатель (E)
с помощью подходящего инструмента. Обожмите два (2) конца щеткодержателя, фиксируя
щетку.
(См. рисунок 4S.)
ПРИМЕЧАНИЕ: Обжимайте концы щетки после обрезки по размеру, чтобы предохранить
щетину.
Поз. № Описание
A
Длина от очистителя направляющего
устройства до конца щеточного модуля
B
Длина от головной части щеточного модуля до
очистителя направляющего устройства
C Очиститель направляющего устройства
Поз. № Описание
D Щетка
E Щеткодержатель
F Паз
