4. Сборка
70
PNEG-1857-RU Шнек 12" и 16" серии “X”
Установка задней крышки электродвигателя шнека
1. Прикрепите заднюю крышку электродвигателя шнека (A) к кожуху электродвигателя шнека (С)
и вставьте болты с шестигранной головкой (B).
2. Вставьте болты с шестигранной головкой (D) и шестигранные гайки (E) с обеих сторон кожуха
электродвигателя шнека (C).
3. Затяните все болты с шестигранной головкой и шестигранные гайки согласно спецификации.

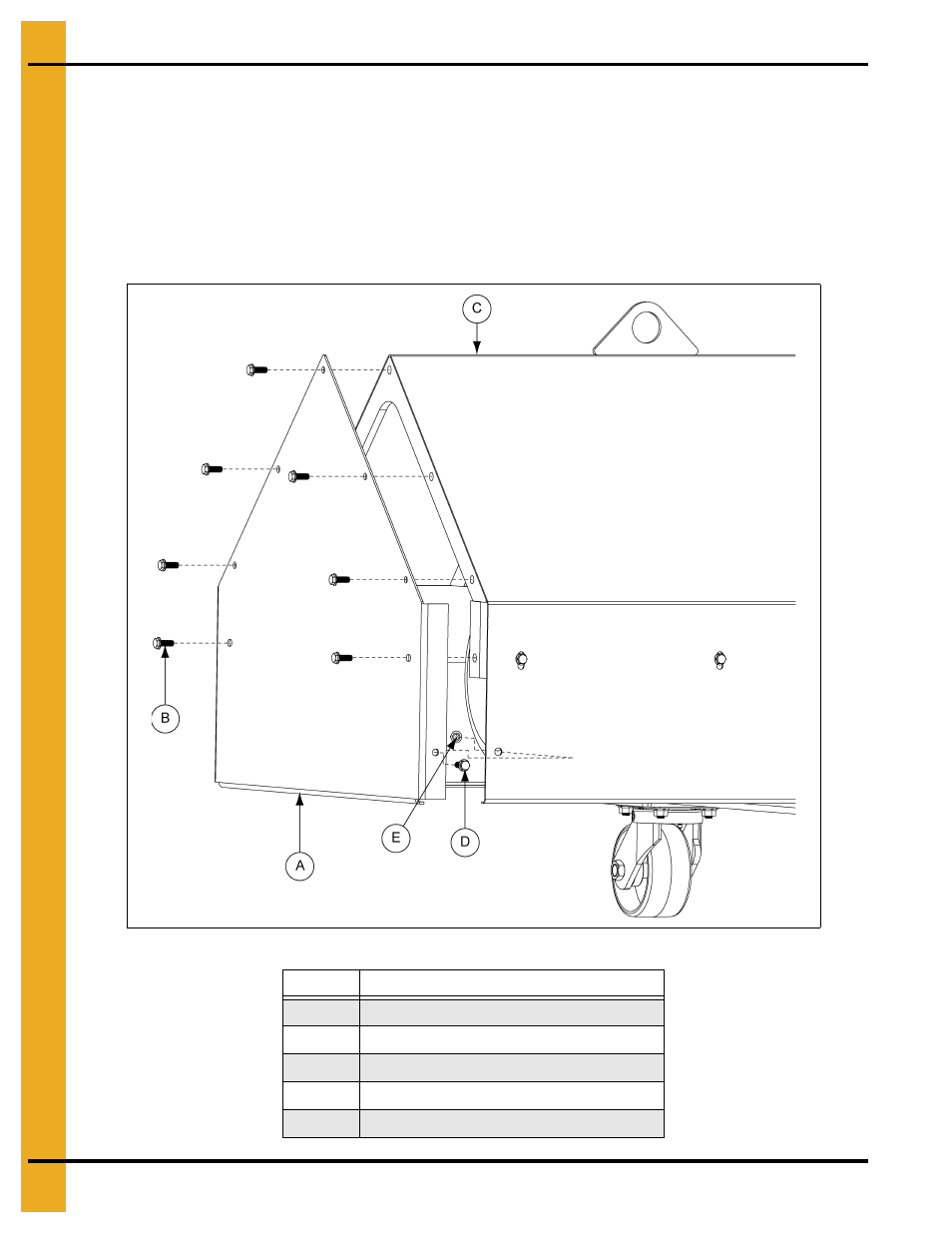

Рисунок 4AQ
Поз. №
Описание
A
Задняя крышка электродвигателя шнека
B
Болт с шестигранной головкой 3/8''-16
C
Кожух электродвигателя шнека
D
Болт с шестигранной головкой 3/8''-16
E
Шестигранная гайка 3/8''-16
