4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X” 77
Крепление редуктора к щитку привода направляющего
устройства
1. С помощью подходящего подъемного устройства осторожно поднимите и опустите редуктор
на бок, подложив с обеих сторон подставки для устойчивости, как показано на рисунке.
(См. рисунок 4AX.)
ПРИМЕЧАНИЕ: Сборка редуктора возможна только в одном направлении. Запомните
ориентацию смотрового окошка уровня масла в редукторе (E).
2. Установите щиток привода направляющего устройства (A) на редуктор (C), осторожно
направляя вал редуктора через щиток привода направляющего устройства.
3. Совместите все отверстия и вставьте болты с шестигранной головкой (D) и фланцевые гайки
(B), чтобы закрепить щиток привода направляющего устройства (A) на редукторе (C).
Затяните согласно спецификации.
(См. табл. на стр. 22.)

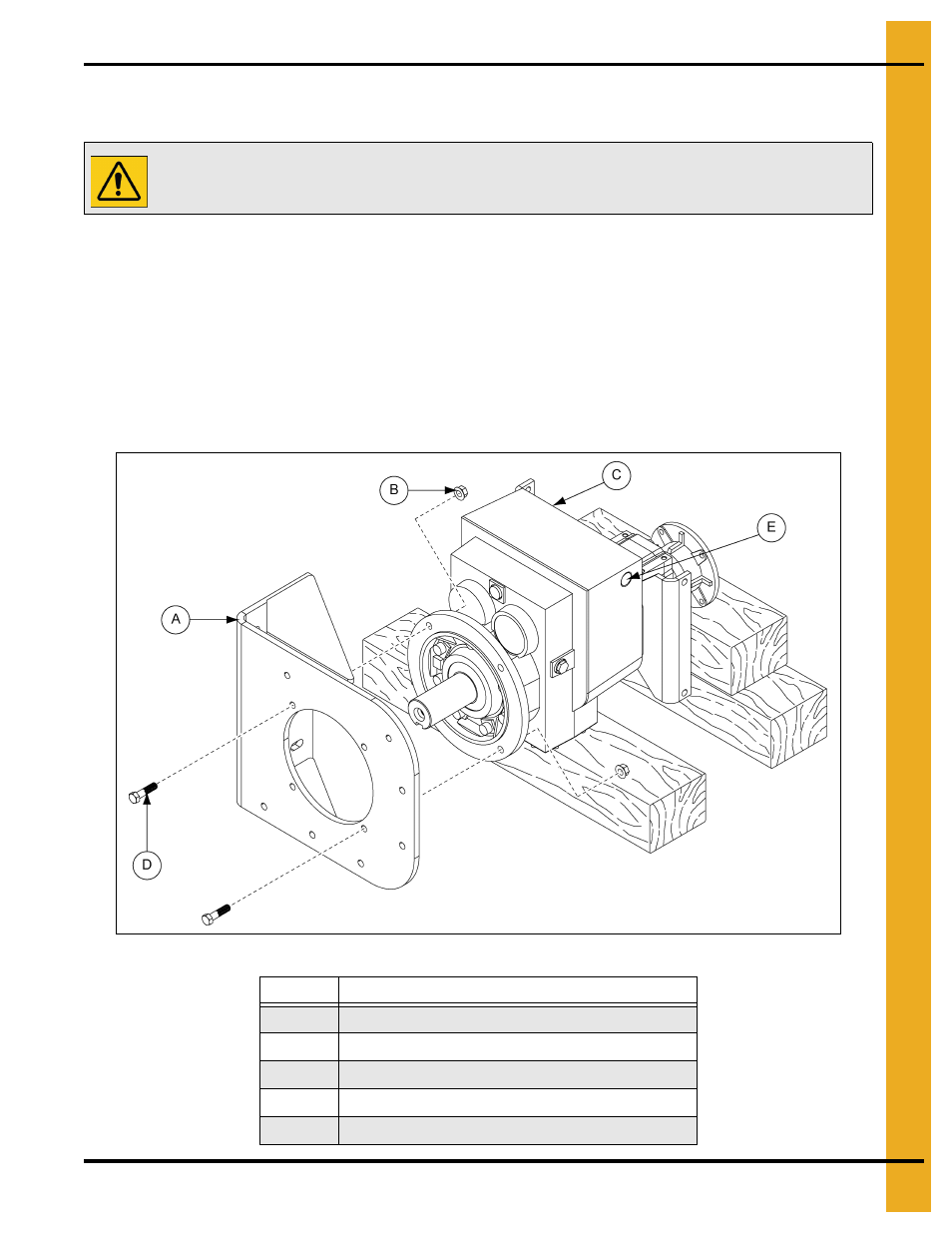

Рисунок 4AX
Поз. № Описание
A Щиток привода направляющего устройства
B Фланцевая гайка 1/2''-13
C Коробка передач
D Болт 1/2"-13 x 2" с шестигранной головкой
E Смотровое окошко уровня масла в редукторе
ОСТОРОЖНО: Поднимая редуктор, используйте надлежащие процедуры и
оборудование.
