4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X” 57
Закрепление шнековой спирали на щитке шнека
1. Поверните шнековую спираль в сборе к щитку шнека и совместите крепежные отверстия в
подвесной опоре. (См. рисунок 4AD.)
ПРИМЕЧАНИЕ: С помощью деревянного рычага поднимите шнек в нужное положение для
установки болтов. Для выполнения этой операции потребуется два (2)
человека: один вставляет болты с передней части шнека, а второй
устанавливает шайбы и гайки с задней части щитка шнека.
2. Прикрепите подвесную опору (D) к щитку шнека с помощью болтов с шестигранной головкой
(C), фланцевых контргаек (A) и квадратных шайб (B). Повторите процедуру для каждой
подвесной опоры. Рекомендуется в первую очередь устанавливать верхний болт подвесного
кронштейна.
ПРИМЕЧАНИЕ: Не затягивайте на данном этапе крепления подвесной опоры, чтобы
облегчить регулировку и установку редуктора. Не затягивайте крепления
подвесной опоры до тех пор, пока не установите редуктор.

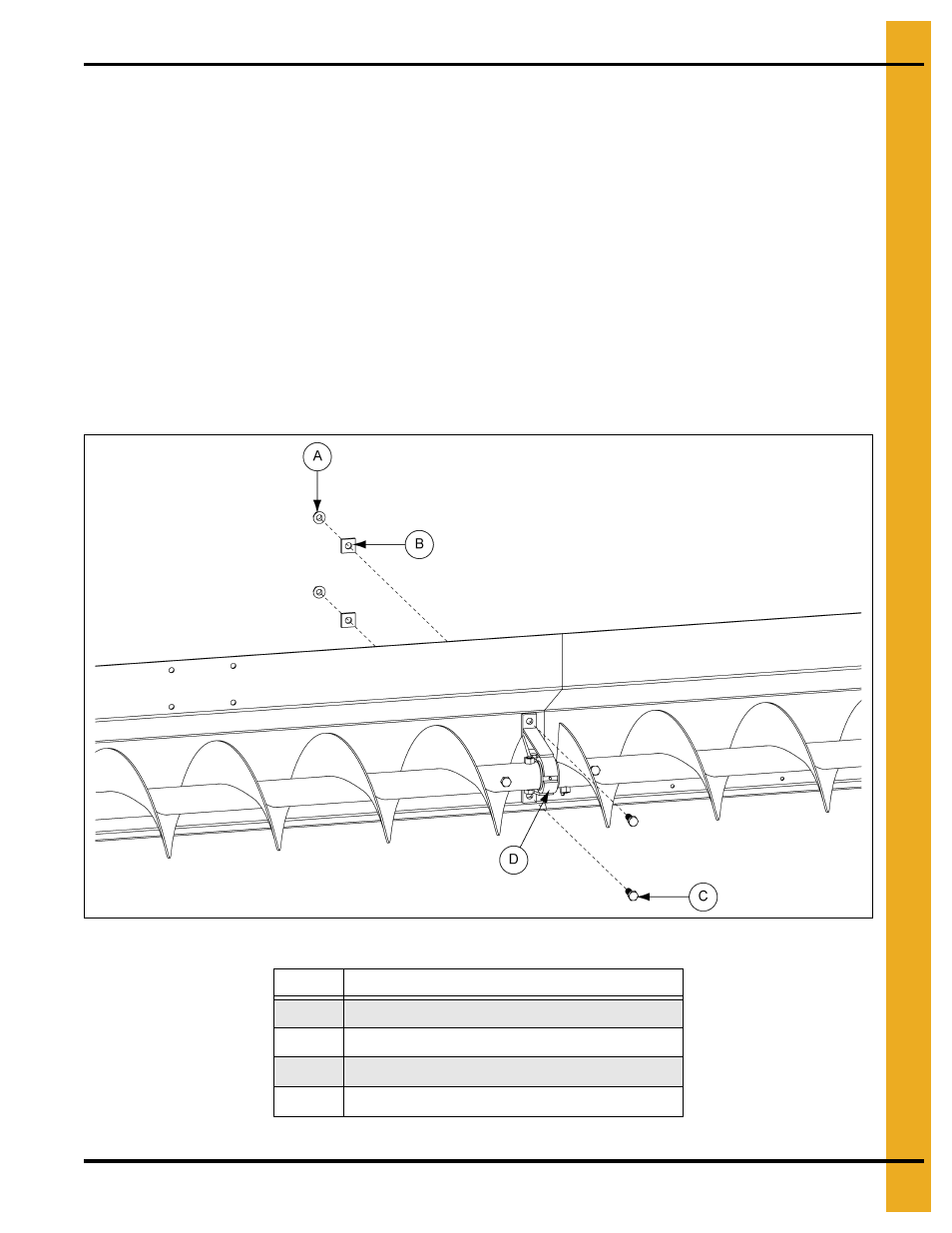

Рисунок 4AD
Поз. № Описание
A Фланцевая контргайка 1/2"-13
B Квадратная шайба 11/16"
C Болт с шестигранной головкой 1/2"-13 x 1-3/4"
D Подвесная опора
