4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X” 29
Установка поперечной стяжки в сборе на коллекторное кольцо
1. Пропустите электрические провода (H) с верхней части поперечной стяжки в сборе (A) через
ось шарнира поперечной стяжки (G) и закрепите поперечную стяжку в сборе (A) на
коллекторном кольце (F) с помощью болтов с шестигранными головками (D) и шестигранных
гаек (B). Затяните согласно спецификации.
(См. рисунок 4E.)
2. Пропустите электрические провода (H) из коллекторного кольца (F) через колена
кабелепроводов (C) и закрепите колено (C) на коллекторном кольце (F).
3. Пропустите электрические провода (H) через нижний гибкий кабелепровод (E) и закрепите в
коленах кабелепровода (C).

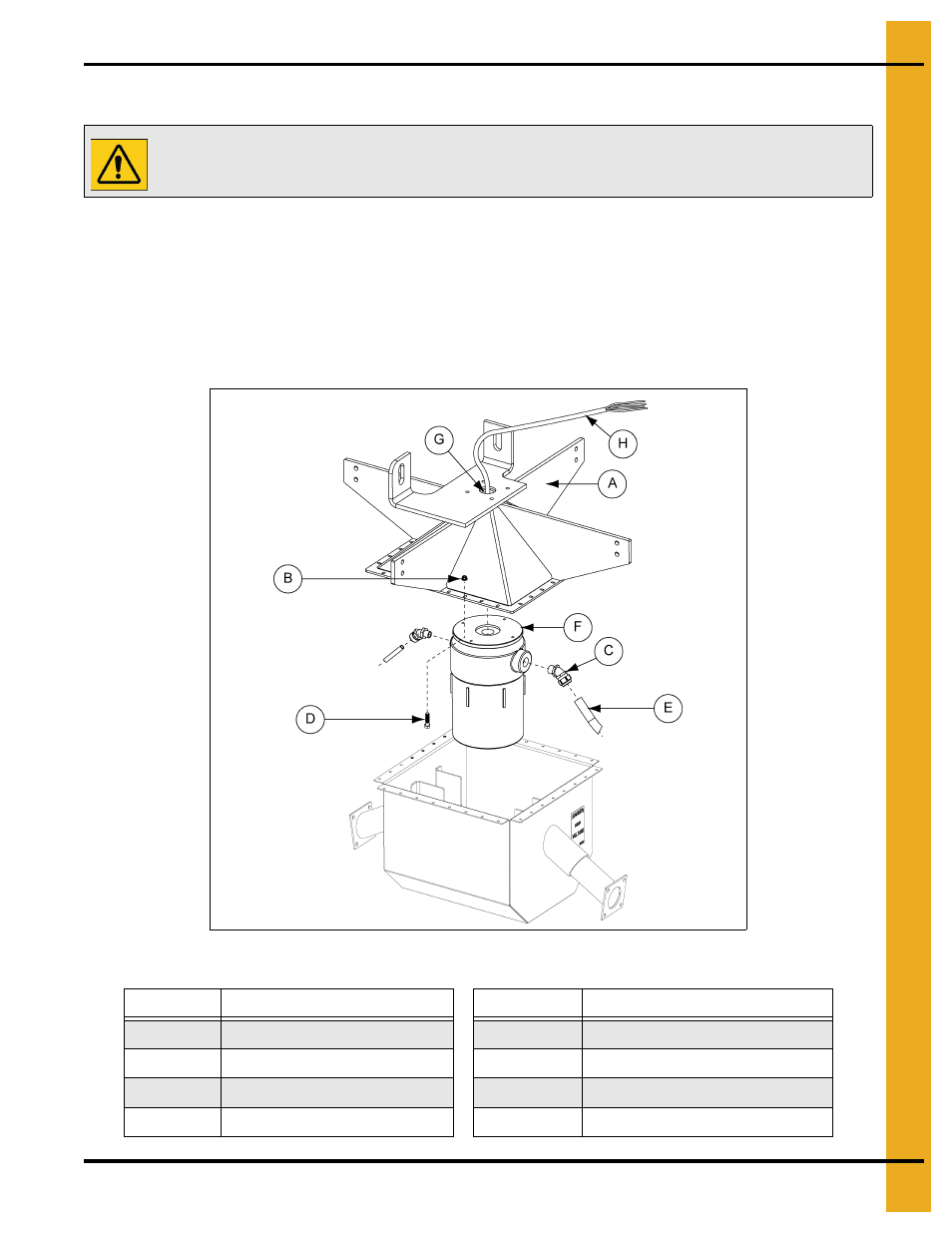

Рисунок 4E
Поз. № Описание Поз. № Описание
A Поперечная стяжка в сборе E Нижний гибкий кабелепровод
B Шестигранная гайка 1/4''-20 F Коллекторное кольцо
C Колено кабелепровода G Ось шарнира поперечной стяжки
D Шестигранный болт 1/4''-20 x 1'' H Электрические провода
ОСТОРОЖНО: ОБЯЗАТЕЛЬНО следуйте местным и национальным
нормативам, привлекайте квалифицированного электрика для работы с
электрическими компонентами.
