4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X”
81
Крепление держателя привода к опорной пластине держателя
привода
1. Установите держатели привода (D) на опорную пластину держателя привода (C) с помощью
болтов с шестигранной головкой (A), плоских шайб (B) и фланцевых гаек (E).
4BB.)
2. Затяните согласно спецификации.
(См. табл. на стр. 22.)

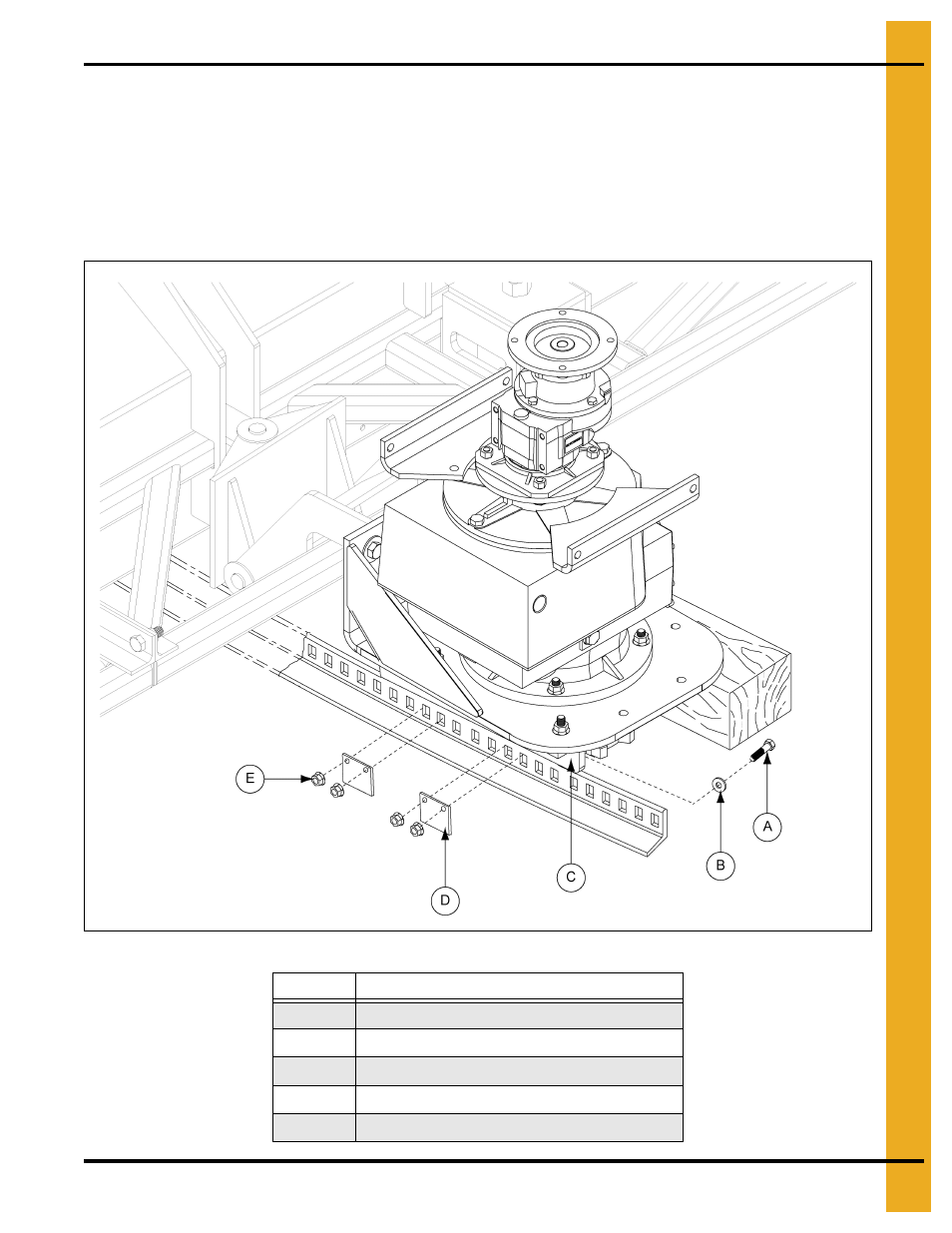

Рисунок 4BB
Поз. №
Описание
A
Болт 1/2"-13 x 2" с шестигранной головкой
B
Плоская шайба 1/2"
C
Опорная пластина держателя привода
D
Держатель привода
E
Фланцевая гайка 1/2''-13
