4. Сборка
PNEG-1857-RU Шнек 12" и 16" серии “X”
25

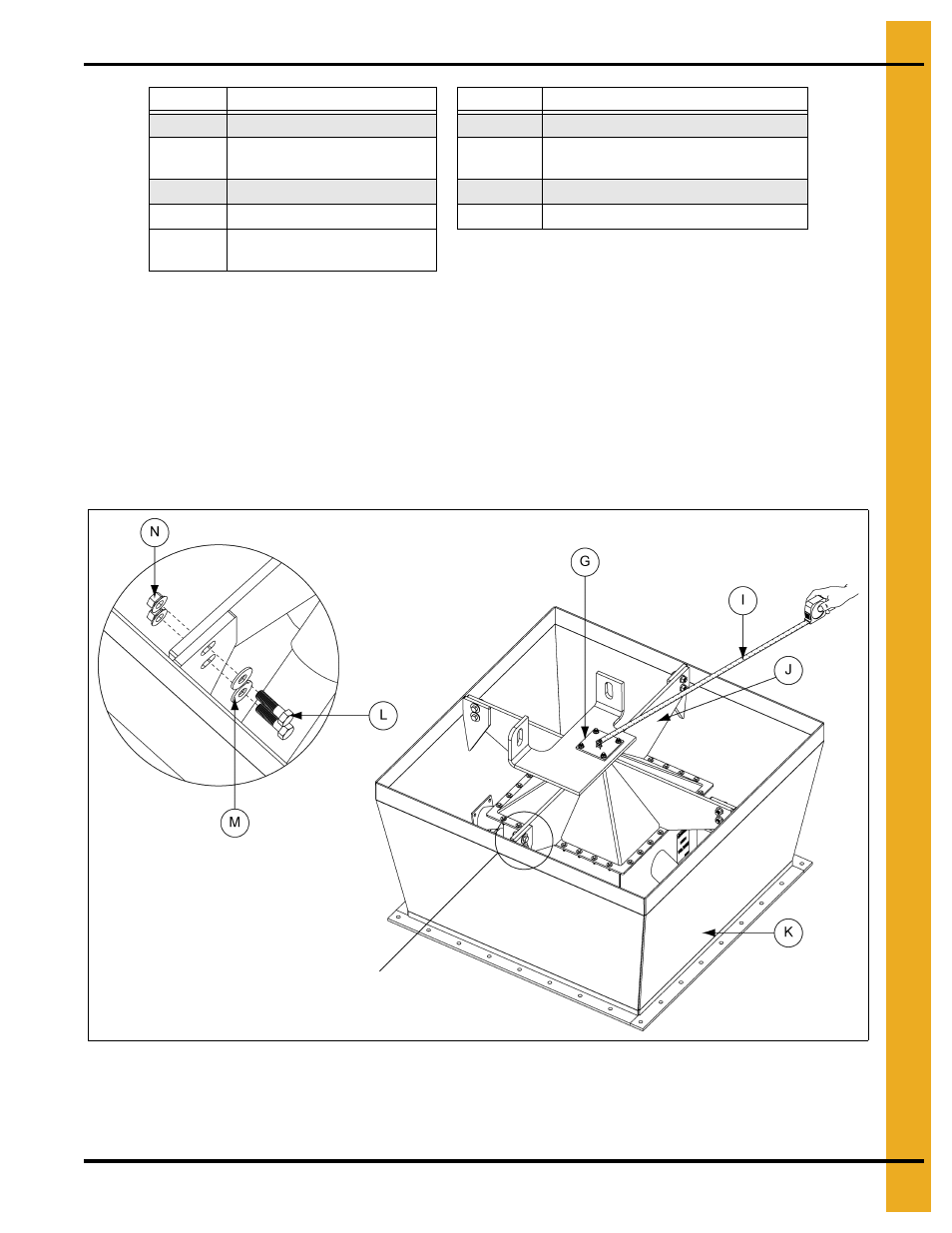

5. Установите поперечную стяжку в сборе (J) в центральный колодец (K). Временно прикрепите
фланцы поперечной стяжки к центральному колодцу с помощью болтов с шестигранной
головкой (L), плоских шайб (M) и фланцевых гаек (N).
ПРИМЕЧАНИЕ: Не затягивайте полностью болты с шестигранной головкой; после
установки направляющего устройства поперечная стяжка будет снята.
6. Используя мерную ленту с анкерной петлей (I), закрепите ее болтом на приспособлении для
поворота направляющего устройства (G).
ПРИМЕЧАНИЕ: Найдите на мерной ленте точку нуля и запишите значение, которое
потребуется вычесть из радиуса направляющего устройства.
Рисунок 4B
Поз. №
Описание
Поз. №
Описание
A
Поперечная стяжка
F
Экран коллекторного кольца
B
Шестигранная гайка 1/4''-20
G
Приспособление для поворота
направляющего устройства
C
Плоская шайба 1/4"
H
Фланцевый болт 3/8"-16 x 1 1/4"
D
Нижний кабелепровод
I
Фланцевая гайка 3/8''-16
E
Болт 1/4"-20 x 1" с
шестигранной головкой
См. деталировку A
Деталировка A
