Снятие платы расширения – Инструкция по эксплуатации Dell OptiPlex 745
Страница 94
10.
Прежде чем опустить фиксирующий механизм платы
, убедитесь, что выполнены указанные ниже действия.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
11.
Установите фиксатор платы в исходное положение
, закрепив таким образом платы.
12.
Подсоедините к плате все необходимые кабели
.
Информацию о кабельных соединениях платы см
. в документации по плате.
13.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
), заново подсоедините компьютер и
устройства к электросети
, затем включите их.
14.
Если установлена звуковая плата
.
a.
Войдите в программу настройки системы
, выберите пункт Audio Controller (Аудиоконтроллер) и установите значение Off (Выключено)(см.
раздел
Установка системы
).
b.
Подключите внешние звуковые устройства к разъемам звуковой платы
. Не подсоединяйте внешние звуковые устройства к разъемам
микрофона
, громкоговорителей/наушников или к разъемам линейного входа на задней панели компьютера.
15.
Если установлен сетевой адаптер и необходимо отключить встроенный сетевой адаптер
, выполните указанные ниже действия.
a.
Войдите в программу настройки системы
, выберите пункт Network Controller (Сетевой контроллер) и установите значение Off
(Выключено) (см. раздел
Установка системы
).
b.
Подсоедините сетевой кабель к разъемам сетевого адаптера
. Не подсоединяйте сетевой кабель ко встроенному сетевому разъему на
задней панели компьютера
.
16.
Установите нужные драйверы платы
(см. документацию по плате).
Снятие платы расширения
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Аккуратно нажмите защелку на фиксаторе платы с внутренней стороны
, чтобы открыть его. Защелка останется в открытом положении.
ПРИМЕЧАНИЕ
.
Если используется полноразмерная плата
, вставьте один ее конец в направляющий ограничитель, опуская плату в направлении
разъема на системной плате
. Плотно вставьте плату в разъем на системной плате.

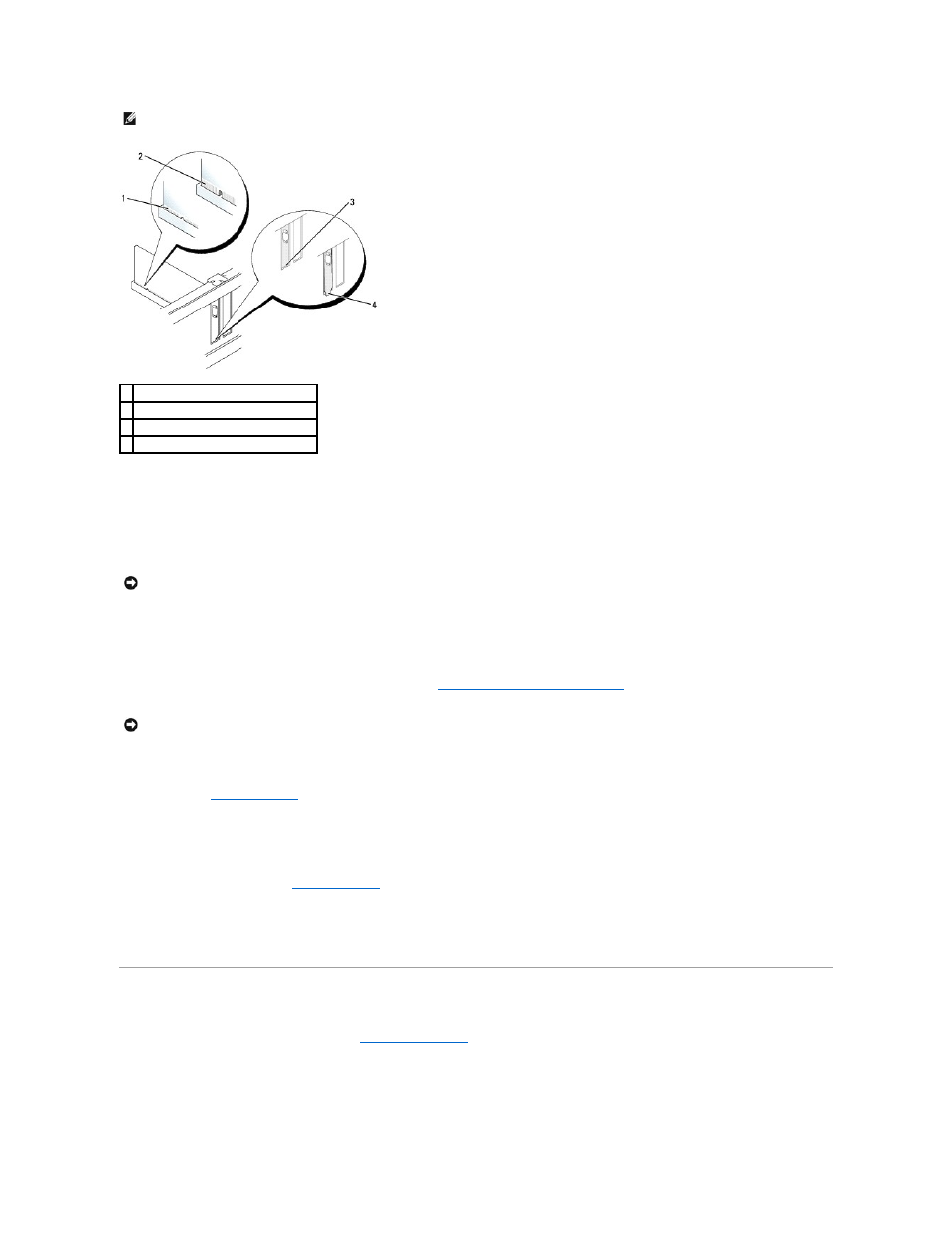

1 правильно установленная плата
2 неправильно установленная плата
3 правильно установленная заглушка
4 неправильно установленная заглушка
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или сзади плат
.Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
ВНИМАНИЕ
.
Сначала подсоединяйте сетевой кабель к стенной розетке
, а затем к компьютеру.
