Крышка кабелей
(при наличии)

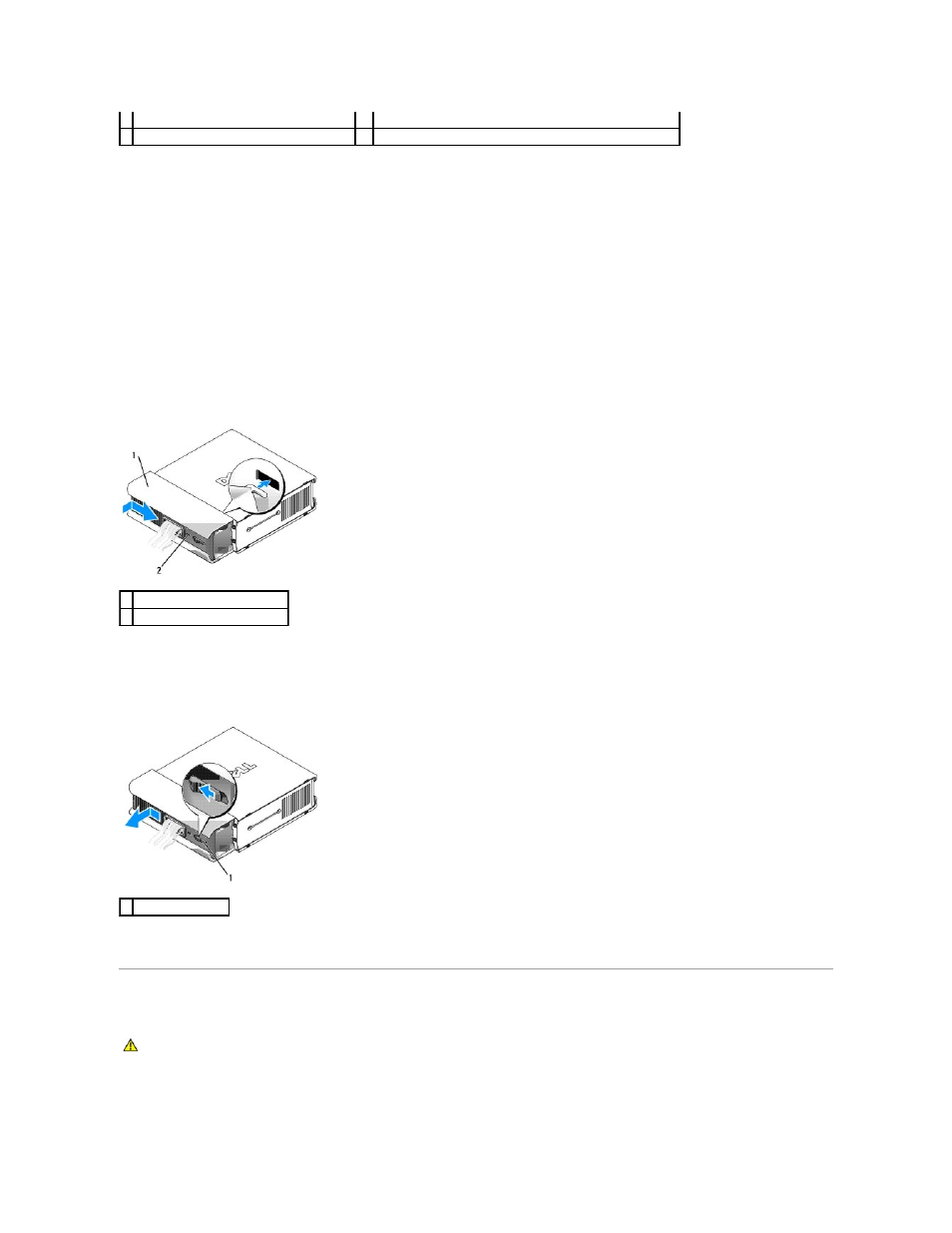

Установка крышки панели разъемов
1.
Убедитесь
, что кабели все кабели внешнего устройства проведены через отверстие в крышке кабелей.
2.
Подсоедините все кабели устройства к разъемам на задней панели компьютера
.
3.
Удерживая крышку кабелей за нижнюю часть
, совместите четыре защелки с четырьмя пазами на задней панели компьютера.
4.
Вставьте защелки в пазы и сдвиньте крышку в направлении индикаторов диагностики
(см. рисунок), пока крышка кабеля не будет надежно установлена.
5.
Вставьте защитное устройство в отверстие для защитного троса
(не обязательно).
Снятие крышки кабелей
1.
Если в отверстие для защитного кабеля установлено защитное устройство
, выньте его.
2.
Нажмите спусковую кнопку
, возьмитесь за крышку кабелей и сдвиньте ее влево до упора, а затем снимите крышку, приподнимая ее.
Подключение адаптера питания
1.
Подсоедините внешний адаптер питания к разъему на задней панели компьютера
. Чтобы обеспечить надежность соединения, убедитесь, что
защелка полностью фиксируется
(вы услышите или почувствуете щелчок).
6 разъем кабеля передачи данных SATA (SATA0) 13 процессор (ЦП)
7 аккумулятор (BATT)
1 крышка панели разъемов
2 отверстие для защитного троса
1 кнопка блокировки
ПРЕДУПРЕЖДЕНИЕ
.
Прежде чем приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам
.
