Страница 43
Для обеспечения правильного подключения большинство интерфейсных разъемов снабжено ключом специальная прорезь или отсутствующий контакт
одной части разъема соответствует выступу или отсутствующему отверстию в ответной части разъема
. Разъемы с ключом обеспечивают соединение
контакта
1 кабеля (обозначенного цветной полосой по одному краю на определенных кабелях-на кабелях SATA цветная полоса отсутствует) с
контактом
1 разъема. Контакт 1 разъема на плате или карте обычно обозначается символом «1», напечатанным путем трафаретной печати
непосредственно на плате или карте
.

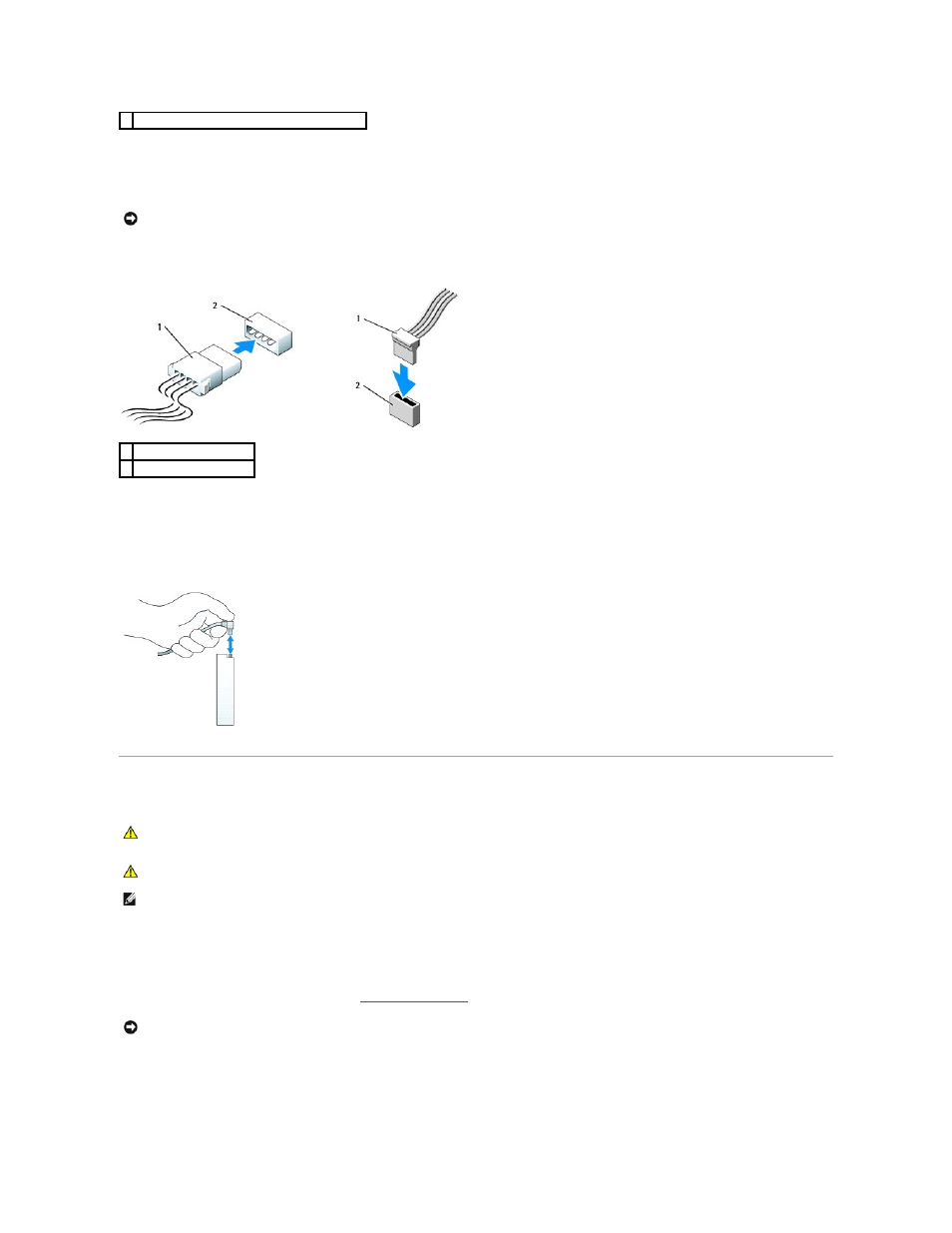

Разъемы питания
Подключение и отключение кабелей дисководов
При отсоединении кабеля с помощью язычка
, возьмитесь за цветной язычок и потяните его.
При подсоединении и отсоединении кабеля передачи данных
SATA держите кабель за черный разъем с обеих сторон.
Оптический дисковод
Извлечение оптического дисковода
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Поднимите защелку дисковода и выньте дисковод в направлении задней части корпуса компьютера
. Затем приподнимите дисковод, чтобы
извлечь его из корпуса компьютера
.
2 разъем интерфейса
ВНИМАНИЕ
.
При неправильном подсоединении кабеля дисковод работать не будет
. Это также может привести к повреждению контроллера,
дисковода или обоих устройств
.
1 кабель питания
2 входной разъем питания
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Для обеспечения защиты от поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер
от электрической розетки
.
ПРИМЕЧАНИЕ
.
При работе на компьютере без оптического дисковода или
3,5-дюймового устройства (дисковода гибких дисков или устройства
чтения карт памяти
) вместо диска в соответствующий отсек необходимо установить заглушку. При отсутствии заглушки для отсека дисковода
обратитесь в корпорацию
Dell.
ВНИМАНИЕ
.
Не вынимайте дисковод из корпуса компьютера за кабели
. Это может привести к повреждению кабелей и разъемов.
