8.
Перед заменой фиксирующего механизма платы убедитесь
, что выполнены указанные ниже действия.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
9.
Установите фиксирующий механизм платы в исходное положение
, закрепив таким образом платы в компьютере.
10.
При установке адаптера последовательного порта подсоедините кабель адаптера к разъему адаптера последовательного порта
(SER2) на
системной плате
.
11.
Подсоедините к плате все необходимые кабели
.
Информацию о кабельных соединениях платы см
. в документации по плате.
12.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
), заново подсоедините компьютер и
устройства к электросети
, затем включите их.
13.
Если установлена звуковая плата
:
a.
Войдите в программу настройки системы
, выберите параметр Audio Controller (Аудиоконтроллер) и установите для него значение Off
(Выкл) (см. раздел
Вход в программу настройки системы
).

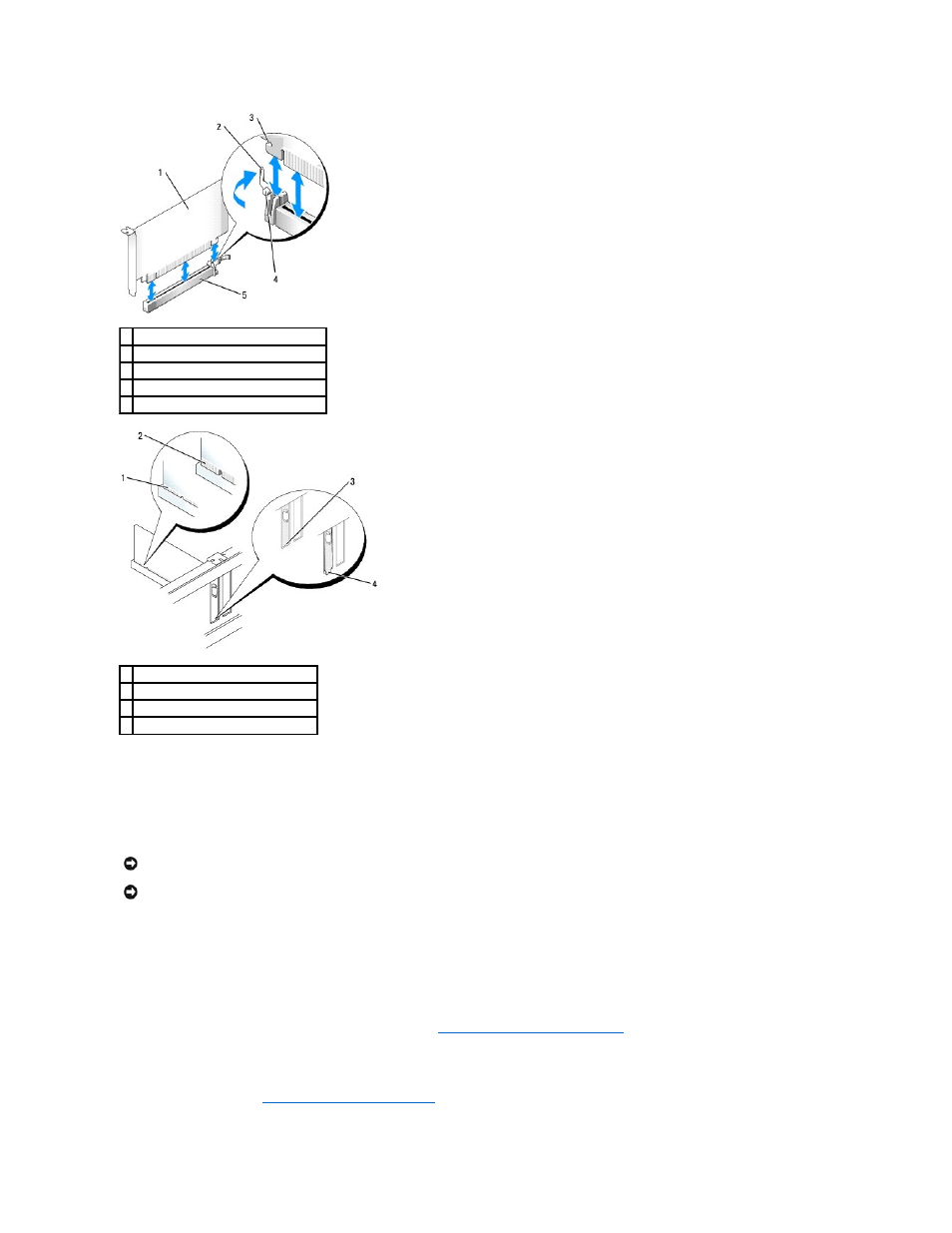

1 плата PCI Express x16
2 рычаг
3 фиксирующее отверстие (не все платы)
4 лепесток крепления
5 разъем платы PCI Express x16
1 правильно установленная плата
2 неправильно установленная плата
3 правильно установленная заглушка
4 неправильно установленная заглушка
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или сзади плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
ВНИМАНИЕ
.
Сначала подсоединяйте сетевой кабель к стенной розетке
, а затем к компьютеру.
