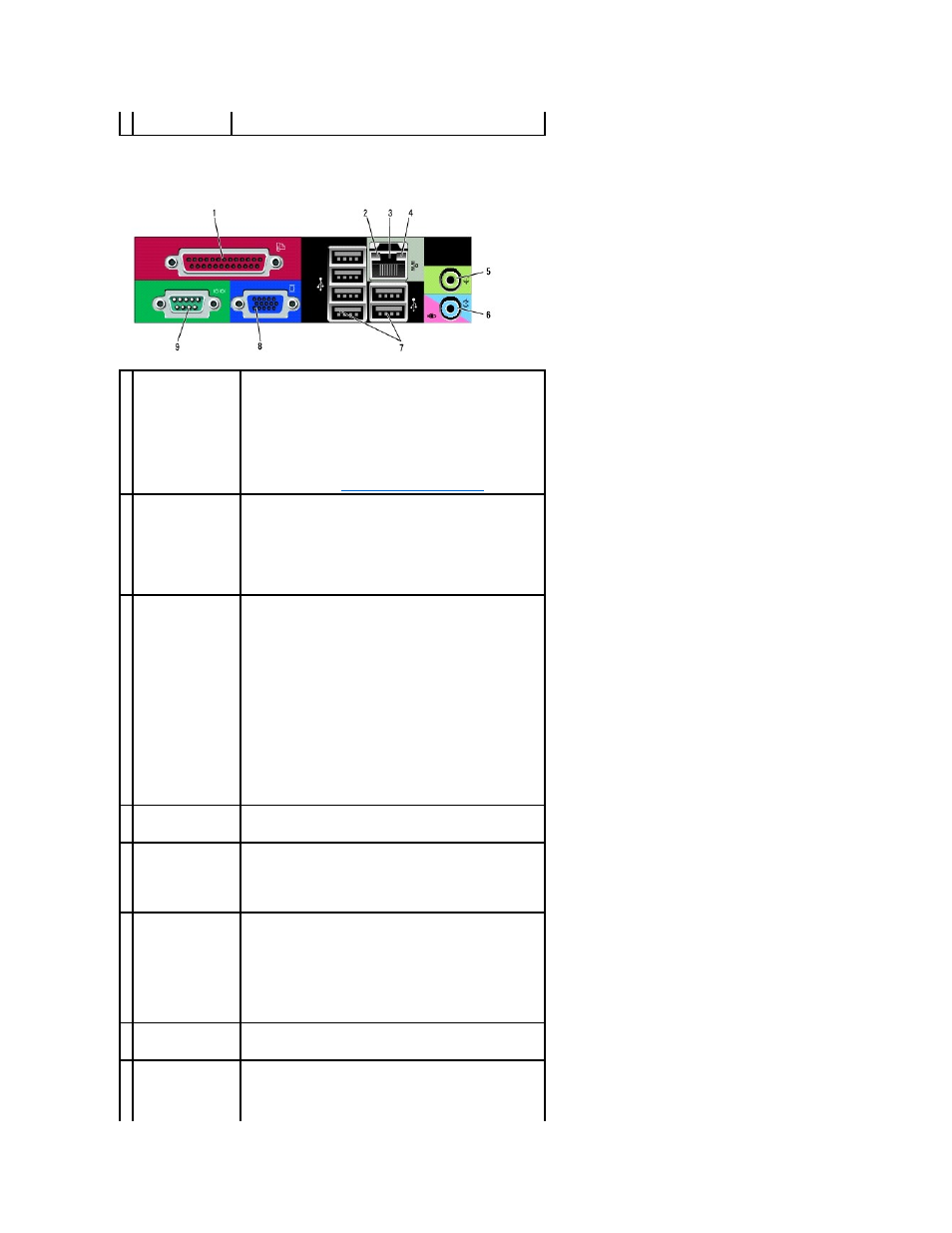

Разъемы на задней панели
6 гнезда для плат
Доступные разъемы для любых установленных плат
PCI и PCI
Express.
1 разъем
параллельного порта
К разъему параллельного порта подключается параллельное
устройство
, например принтер. USB-принтер следует
подключать к разъему
USB.
ПРИМЕЧАНИЕ
.
Встроенный разъем параллельного порта
автоматически отключается
, если компьютер обнаруживает
установленную плату
, имеющую разъем параллельного порта,
настроенный на тот же адрес
. Для получения дополнительных
сведений см
. раздел
Параметры настройки системы
.
2 индикатор
поддержания связи
l
Зеленый
. Установлено соединение между сетью 10
Мбит
/с и компьютером.
l
Оранжевый
. Установлено соединение между сетью 100
Мбит
/с и компьютером.
l
Желтый
. Установлено соединение между сетью 1 Гбит/с
(1000 Мбит/с) и компьютером.
l
Индикатор не горит
. Физическое соединение с сетью
отсутствует
.
3 разъем сетевого
адаптера
Чтобы подключить компьютер к сети или широкополосному
модему
, подсоедините один конец кабеля к сетевому разъему
или сетевому устройству
. Другой конец сетевого кабеля
подключите к разъему сетевого адаптера
, расположенному на
задней панели компьютера
. Щелчок указывает, что кабель
надежно подсоединен
.
ПРИМЕЧАНИЕ
.
Не включайте телефонный кабель в сетевой
разъем
.
На компьютерах с платой сетевого разъема используется
разъем на этой плате
.
Для сети рекомендуется применять проводку и разъемы
Категории
5. Если используется проводка Категории 3, для
обеспечения надежной работы установите скорость сети
10
Мбит
/с.
4 индикатор работы
сети
Желтый мигающий индикатор указывает на то
, что компьютер
передает или принимает данные по сети
. При большом объеме
сетевого трафика этот индикатор горит постоянно
.
5 разъем линейного
выхода
Зеленый разъем линейного выхода служит для подключения
наушников и большинства динамиков со встроенными
усилителями
.
На компьютерах со звуковой платой используется разъем этой
платы
.
6 разъем для
линейного
входа
/микрофона
Разъем для линейного входа
/микрофона голубого и розового
цветов используется для подключения устройств
записи
/воспроизведения, например кассетного проигрывателя,
проигрывателя компакт
-дисков или видеомагнитофона, либо
для подключения микрофона персонального компьютера для
записи голоса и музыки в звуковой программе или для их
передачи по телефонному каналу
.
На компьютерах со звуковой платой используется разъем этой
платы
.
7 разъемы шины USB
2.0 (6)
Для устройств
, которые обычно подключены к компьютеру,
например принтер или клавиатура
, используйте USB-разъемы
на задней панели
.
8 видеоразъем
Подключите кабель
VGA-совместимого монитора к голубому
разъему
.
