10.
Заново присоедините кабели питания постоянным током
.
11.
Установите оптический дисковод на место
(см. раздел
Оптический дисковод
).
12.
Подсоедините кабель питания переменным током к разъему
.
13.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).

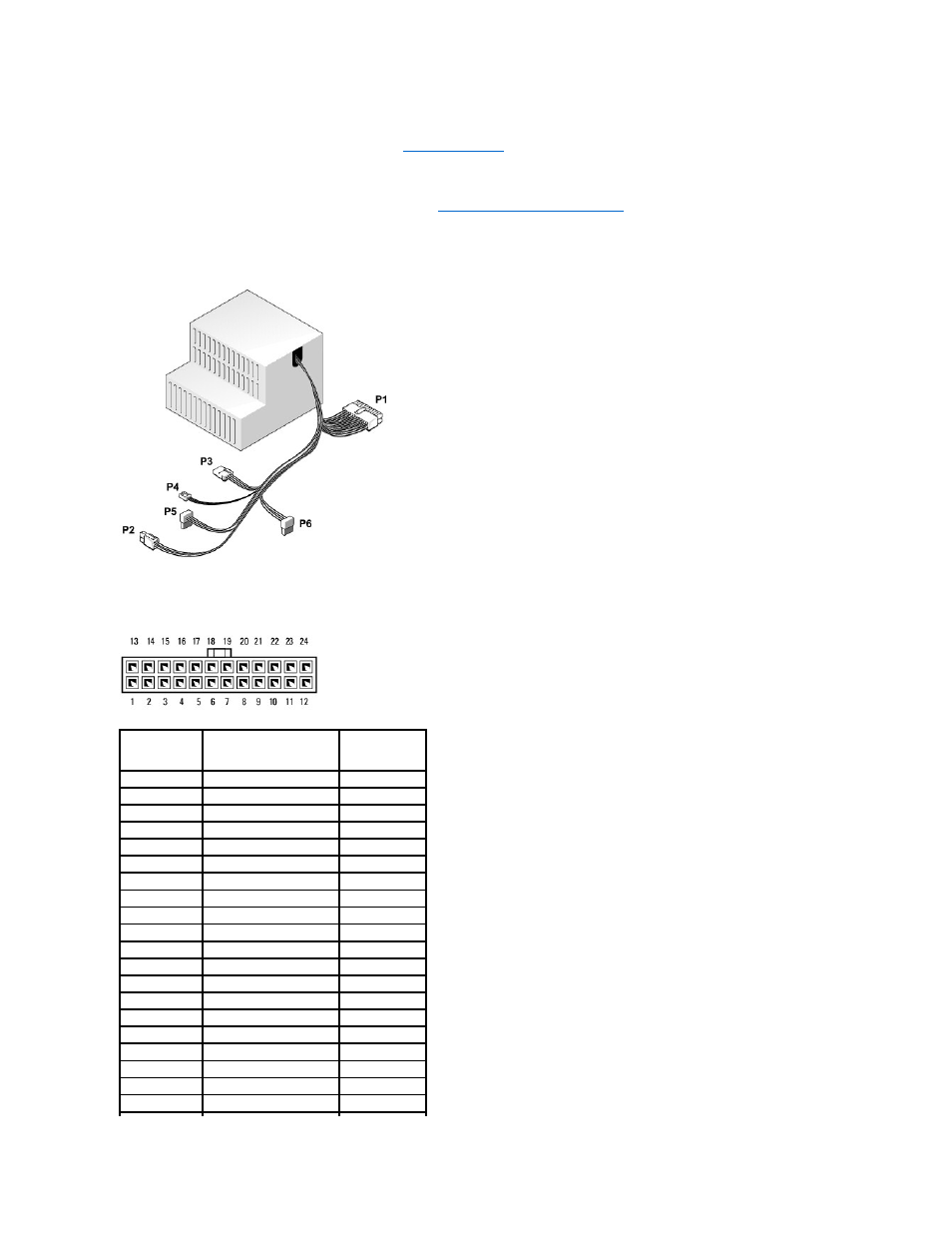

Разъемы питания постоянного тока
Разъем питания постоянного тока
P1
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока
Оранжевый
2
+3,3 В постоянного тока
Оранжевый
3
GND
Черный
4
+5 В постоянного тока
Красный
5
GND
Черный
6
+5 В постоянного тока
Красный
7
GND
Черный
8
PS_PWRGOOD*
Серый
9
P5AUX
Фиолетовый
10
+12 В постоянного тока
Белый
11
+12 В постоянного тока
Белый
12
+3,3 В постоянного тока
Оранжевый
13
+3,3 В постоянного тока/SE Оранжевый
14
+12 В постоянного тока*
Синий
15
GND
Черный
16
PWR_PS_ON*
Зеленый
17
GND
Черный
18
GND
Черный
19
GND
Черный
20
NC
NC
