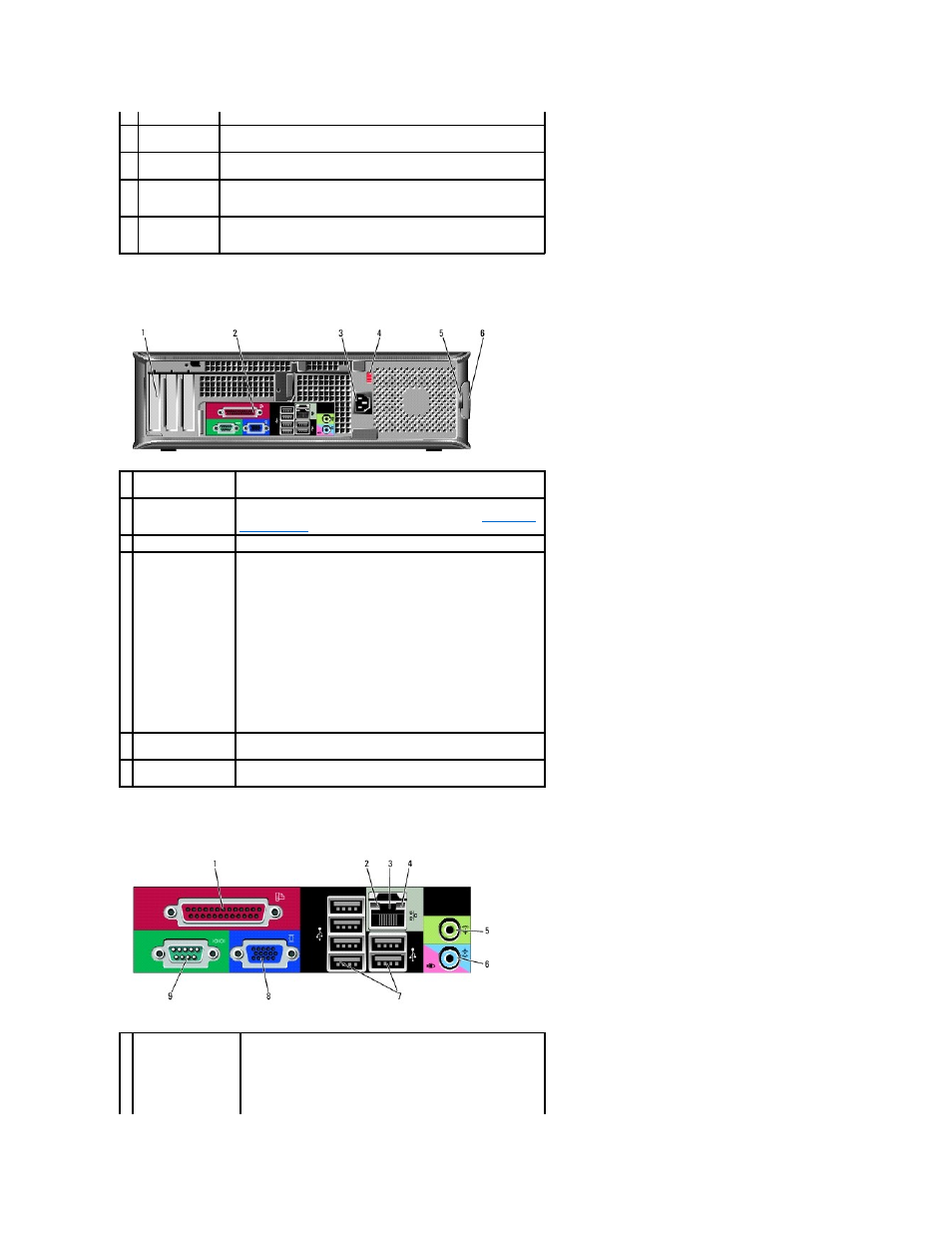

Вид сзади
Разъемы на задней панели
жесткого диска
8
pазъем для
наушников
Для подключения наушников и большинства динамиков
.
9
разъем
микрофона
Используется для подключения микрофона
.
10 Отсек для 3,5-
дюймового
дисковода
В этот отсек можно установить дополнительный дисковод гибких
дисков или устройство чтения карт памяти
.
11 Отсек для 5,25-
дюймового
дисковода
В этот отсек можно установить оптический дисковод
. Этот
дисковод используется для установки компакт
-дисков или DVD-
дисков
(если поддерживаются).
1 гнезда для плат
Доступные разъемы для любых установленных плат
PCI и PCI
Express.
2 разъемы на задней
панели
Используются для подключения последовательных
, USB и других
устройств к соответствующим разъемам
3 разъем питания
Для подключения кабеля питания
.
4 переключатель
выбора напряжения
Компьютер оснащен ручным переключателем выбора
напряжения
.
Во избежание повреждения компьютера
, оборудованного
переключателем выбора напряжения
, установите
переключатель на напряжение
, наиболее близкое к значению
напряжения в вашей электросети
.
ВНИМАНИЕ
.
Для Японии
: переключатель необходимо
установить на значение
115 В.
Также убедитесь
, что монитор и другие подключенные
устройства могут работать с напряжением переменного тока
,
доступным в вашем регионе
.
5 проушина для
навесного замка
Установите замок для запирания крышки компьютера
.
6 защелка крышки
корпуса
Позволяет открывать крышку компьютера
.
1 разъем
параллельного порта
К разъему параллельного порта подключается параллельное
устройство
, например принтер. USB-принтер следует
подключать к разъему
USB.
ПРИМЕЧАНИЕ
.
Встроенный разъем параллельного порта
