Dell™ OptiPlex™ 745 Руководство пользователя
Панель ввода
/вывода
Снятие панели ввода
/вывода
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Если в отсеках установлены оптический дисковод и дисковод гибких дисков
, извлеките их оттуда (см. раздел
Дисководы
).
3.
Снимите радиатор процессора
(см. раздел
Процессор
).
4.
Снимите передний вентилятор
.
Нажмите защелку
, с помощью которой вентилятор крепится в корпусе компьютера, извлеките его из него и отложите в сторону внутри корпуса.
5.
Отсоедините от панели ввода
/вывода все кабели, которые можно отсоединить, не снимая панели.
Перед отсоединением кабелей запомните их расположение
, чтобы потом их можно было правильно подсоединить.
6.
С внутренней стороны крышки компьютеры снимите крепежный винт
, который прикрепляет панель ввода/вывода к компьютеру.
7.
Ослабьте панель ввода
/вывода аккуратными движениями вперед и назад так, чтобы круглые защелки вышли из двух отверстий в корпусе, к
которым они крепятся
.
8.
Извлеките оставшиеся кабели
, запомнив их расположение, чтобы впоследствии их можно было правильно подсоединить.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Для обеспечения защиты от поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер
от электрической розетки
.

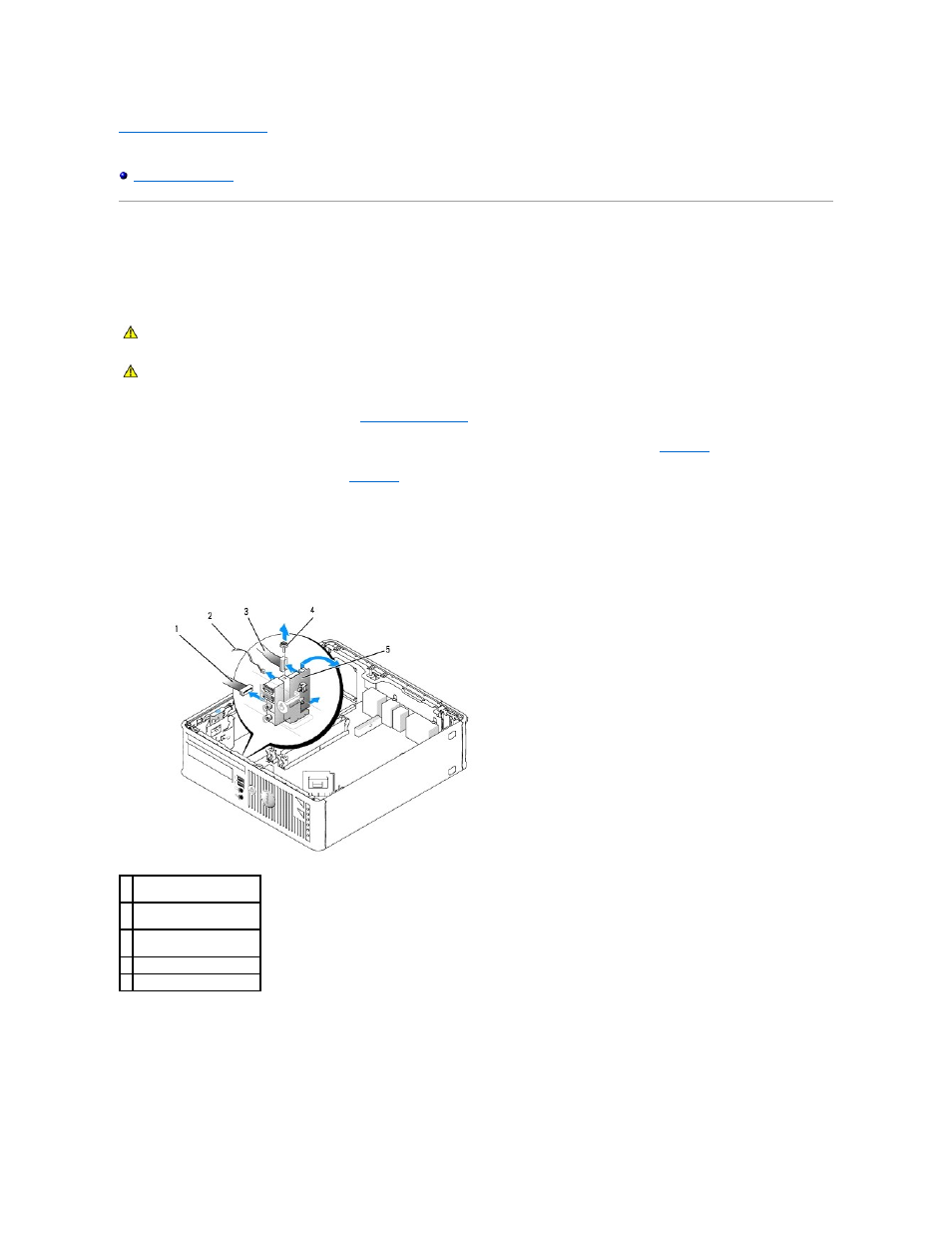

1 разъем для кабеля
вентилятора
2 кабель датчика
температуры воздуха
3 разъем кабеля
ввода
/вывода
4 винт
5 панель ввода-вывода
