Вид сбоку, Вид сзади, Разъемы на задней панели – Инструкция по эксплуатации Dell OptiPlex 745
Страница 198

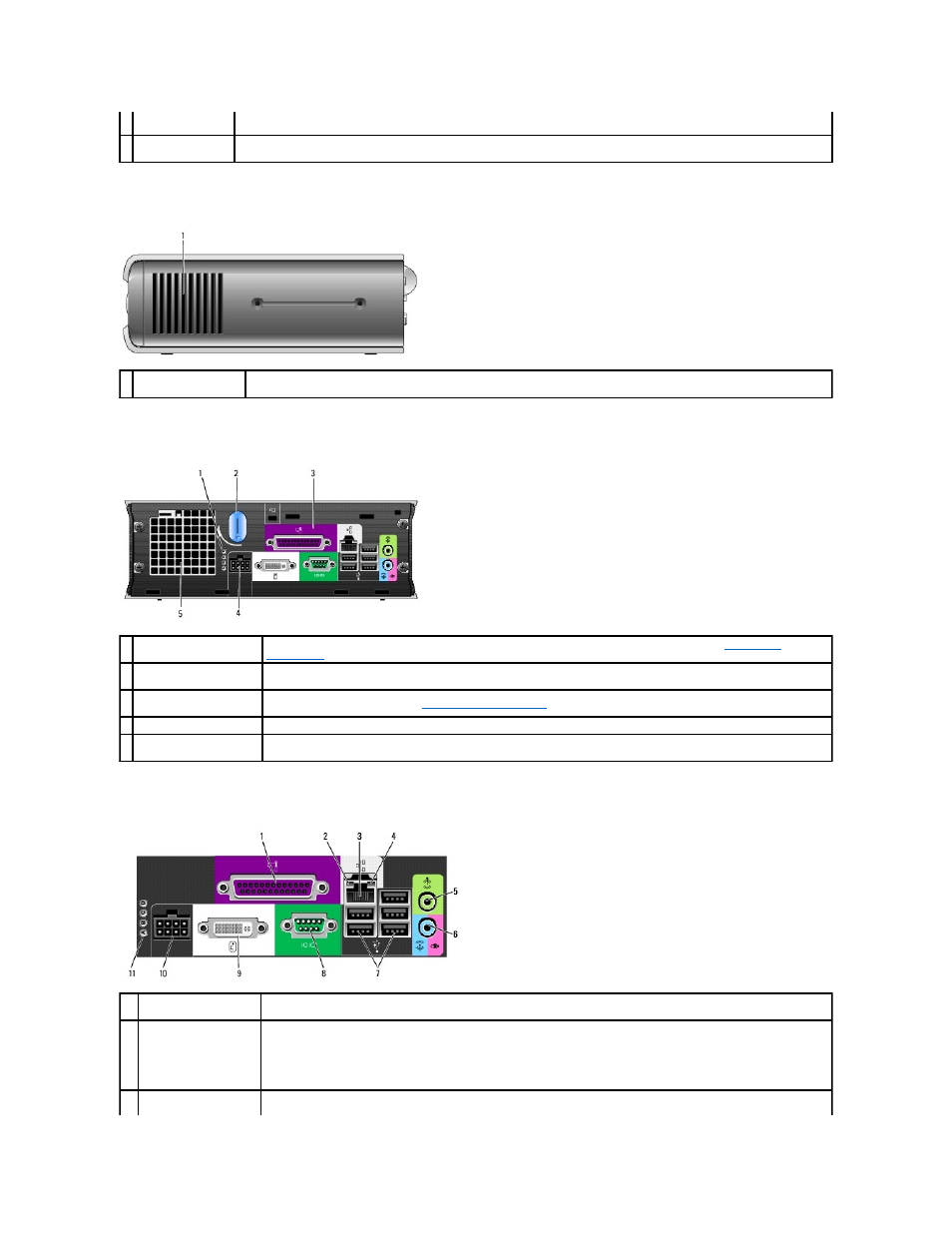

Вид сбоку
Вид сзади
Разъемы на задней панели
8
индикатор
жесткого диска
Индикатор жесткого диска светится
, если компьютер считывает данные с диска или записывает их на него. Кроме того, этот
индикатор может светиться во время работы таких устройств
, как CD-плейер.
9
вентиляционные
отверстия
Вентиляционные отверстия предотвращают перегрев компьютера
. Для обеспечения надлежащей вентиляции не
блокируйте эти вентиляционные отверстия
.
1
вентиляционные
отверстия
Вентиляционные отверстия
, расположенные на боковых сторонах корпуса компьютера, предотвращают его перегрев. Для
обеспечения надлежащей вентиляции не блокируйте эти вентиляционные отверстия
.
1 индикаторы диагностики
Описание световых кодов
, помогающих в устранении неисправностей компьютера, см. в разделе
Индикаторы
диагностики
.
2
рукоятка крышки
компьютера
Поверните эту рукоятку по часовой стрелке
, чтобы снять крышку.
3
разъемы на задней
панели
Разъемы компьютера
(см. раздел
).
4 разъем питания
Для подключения кабеля питания
.
5
вентиляционные
отверстия
Вентиляционные отверстия предотвращают перегрев компьютера
. Для обеспечения надлежащей вентиляции не
блокируйте эти вентиляционные отверстия
.
1
разъем параллельного
порта
К разъему параллельного порта подключается параллельное устройство
, например принтер. USB-принтер следует
подключать к разъему
USB.
2
индикатор
поддержания связи
l
Зеленый
. Установлено соединение между сетью 10 Мбит/с и компьютером.
l
Оранжевый
. Установлено соединение между сетью 100 Мбит/с и компьютером.
l
Желтый
. Установлено соединение между сетью 1000 Мбит/с (1 Гбит/с) и компьютером.
l
Off (Выключено). Физическое соединение с сетью отсутствует, или в программе настройки отключен сетевой
контроллер
.
Чтобы подключить компьютер к сети или широкополосному модему
, подсоедините один конец кабеля к сетевому
разъему или сетевому устройству
. Другой конец сетевого кабеля подключите к разъему сетевого адаптера,
