Платы расширения
Dell™ OptiPlex™ 745 Руководство пользователя
Установка платы расширения
Снятие платы расширения
Компьютер Dell™ поддерживает адаптер последовательного порта и обеспечивает возможность подключения плат PCI Express к следующим
разъемам .
l Один слот для платы PCI Express x16
Компьютер поддерживает одну плату PCI Express x16.
При установке или замене платы PCI Express выполните действия, описанные в следующем разделе. При временном извлечении платы см. раздел
Снятие платы расширения .
При замене платы удалите драйвер старой платы . Инструкции см. в документации, поставляемой в комплекте с платой.
Установка платы расширения
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Аккуратно нажмите защелку на фиксаторе платы с внутренней стороны , чтобы открыть его. Защелка останется в открытом положении.
3. Для установки новой платы удалите заглушку , чтобы открыть отверстие для платы. Затем перейдите к шагу 5 .
4. Чтобы заменить уже установленную плату , извлеките ее из компьютера.
Отсоедините от платы все подключенные кабели . Если на плате имеется фиксирующая полоска, снимите ее. Осторожно оттяните лепесток
крепления , возьмите плату за верхние углы и аккуратно вытащите ее из разъема.
5. Подготовьте новую плату к установке .
Подробную информацию о настройках платы , внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации , поставляемой вместе с платой.
6. При установке платы в разъем x16 разместите плату так, чтобы фиксирующее отверстие совпало с лепестком крепления, а затем осторожно
потяните лепесток крепления .
7. Вставьте плату в разъем и с усилием нажмите на нее . Убедитесь, что плата полностью встала в слот.
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности, описанные
в Информационном руководстве по продуктам .
ВНИМАНИЕ . Для предотвращения повреждений внутренних компонентов компьютера от статического электричества снимите статический
электрический заряд со своего тела , прежде чем касаться электронных компонентов компьютера. Для этого прикоснитесь к неокрашенной
металлической поверхности корпуса компьютера .
ПРИМЕЧАНИЕ . Компьютер Dell оснащен только слотами для PCI и PCI Express. Платы ISA не поддерживаются.

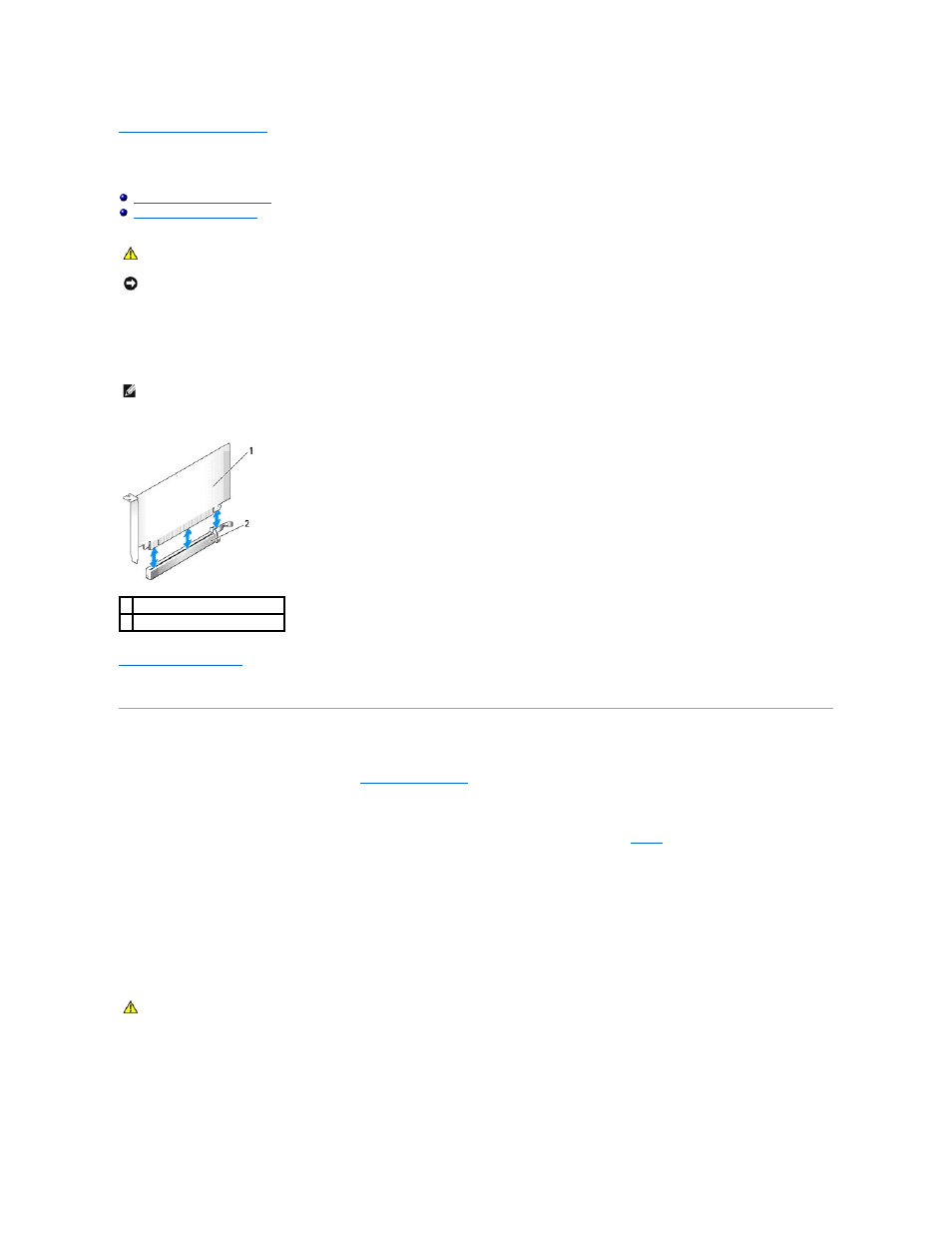

1 плата PCI Express x16
2 слот для платы PCI Express x16
ПРЕДУПРЕЖДЕНИЕ . Некоторые сетевые адаптеры при подключении к сети автоматически запускают компьютер . Поэтому, во избежание
поражения электрическим током , обязательно отключите питание компьютера перед установкой платы.
