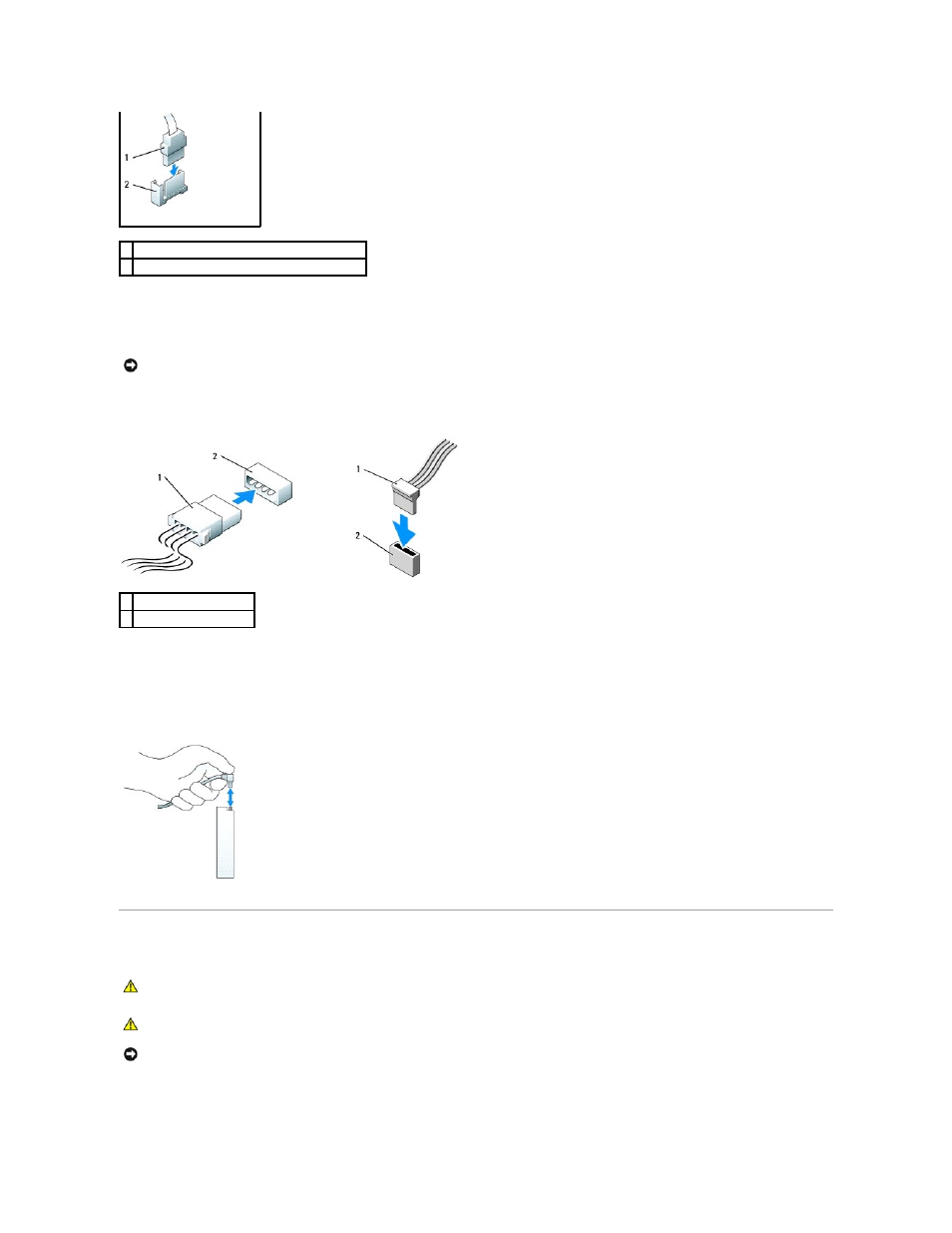

Страница 102: Извлечение жесткого диска
Для обеспечения правильного подключения большинство интерфейсных разъемов снабжено ключом специальная прорезь или отсутствующий контакт
одной части разъема соответствует выступу или отсутствующему отверстию в ответной части разъема
. Разъемы с ключом обеспечивают соединение
контакта номер
1 кабеля (обозначенного цветной полосой по одному краю на определенных кабелях - на кабелях SATA цветная полоса отсутствует) с
контактом
1 разъема. Контакт 1 разъема на плате или карте обычно обозначается символом «1», напечатанным путем трафаретной печати
непосредственно на плате или карте
.
Разъемы питания
Подключение и отключение кабелей дисководов
Чтобы извлечь кабель с помощью язычка
, возьмитесь за цветной язычок и потяните его.
При подсоединении и отсоединении кабеля передачи данных
SATA держите кабель за черный разъем с обеих сторон.
Жесткий диск
Извлечение жесткого диска
1 разъем для подключения интерфейсного кабеля
2 разъем интерфейса
ВНИМАНИЕ
.
При неправильном подсоединении кабеля дисковод работать не будет
. Это также может привести к повреждению контроллера,
дисковода или обоих устройств
.
1 кабель питания
2 входной разъем питания
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Для обеспечения защиты от поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер
от электрической розетки
.
ВНИМАНИЕ
.
Во избежание повреждения дисковода не кладите его на жесткую поверхность
. Рекомендуется класть дисковод на достаточно
мягкую поверхность
, например, на поролоновую подкладку.
