Дисководы
Dell™ OptiPlex™ 745 Руководство пользователя
Замена вентилятора жесткого диска
Компьютер поддерживает следующие устройства
.
l
Один жесткий диск
SATA (с последовательным адаптером ATA).
l
Один дополнительный оптический диск для модуля
D, второй жесткий диск или дисковод гибких дисков в модульном отсеке.
Общие инструкции по установке
Жесткий диск
SATA следует подключить к разъему, помеченному как «SATA0» на системной плате (см. раздел
Компоненты системной платы
).
Подключение кабелей дисководов
При установке дисковода необходимо подключить два кабеля
- кабель питания постоянного тока и кабель для передачи данных - к задней панели
дисковода
.
Разъемы интерфейса дисковода
Для обеспечения правильного подключения большинство интерфейсных разъемов снабжено ключом специальная прорезь или отсутствующий контакт
одной части разъема соответствует выступу или отсутствующему отверстию в ответной части разъема
. Разъемы с ключом обеспечивают соединение
контакта
1 кабеля (обозначенного цветной полосой по одному краю на определенных кабелях-на кабелях SATA цветная полоса отсутствует) с
контактом
1 разъема. Контакт 1 разъема на плате или карте обычно обозначается символом «1», напечатанным путем трафаретной печати
непосредственно на плате или карте
.
Разъемы питания
ПРИМЕЧАНИЕ
.
Информацию об установке дисководов для модуля
D см. в документации, поставляемой с дополнительным устройством.

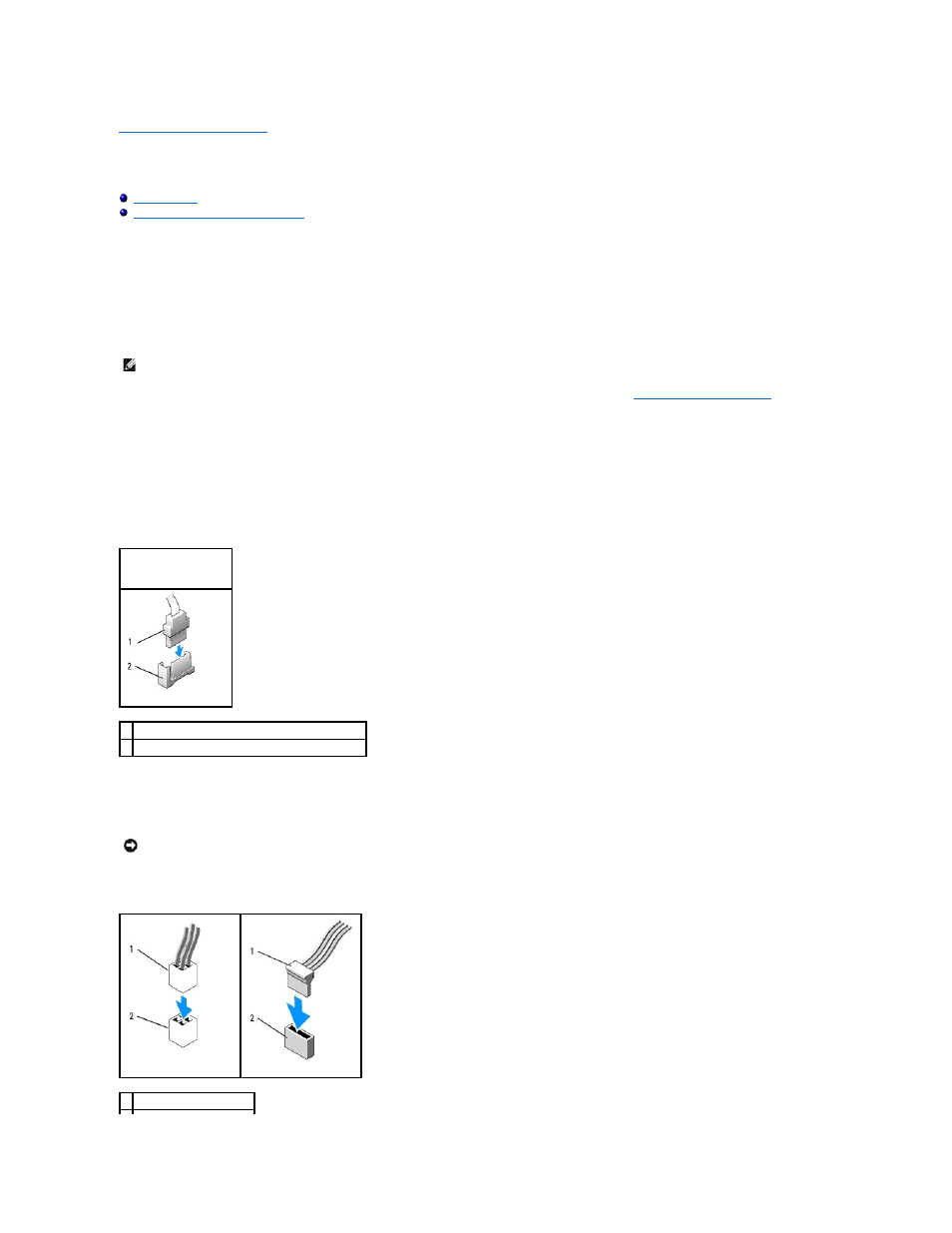

Разъем
SATA
1 разъем для подключения интерфейсного кабеля
2 разъем интерфейса
ВНИМАНИЕ
.
При неправильном подсоединении кабеля дисковод работать не будет
. Это также может привести к повреждению контроллера,
дисковода или обоих устройств
.
1 кабель питания
