6.
Отсоедините кабель передачи данных и кабель питания от разъемов диска
.
7.
Отсоедините направляющие от существующего диска и прикрепите их к жесткому диску
, устанавливаемому на замену.
8.
При подсоединении кабеля передачи данных и кабеля питания к жесткому диску проверяйте правильность расположения разъемов
.
9.
Вставьте жесткий диск в ограничитель
.

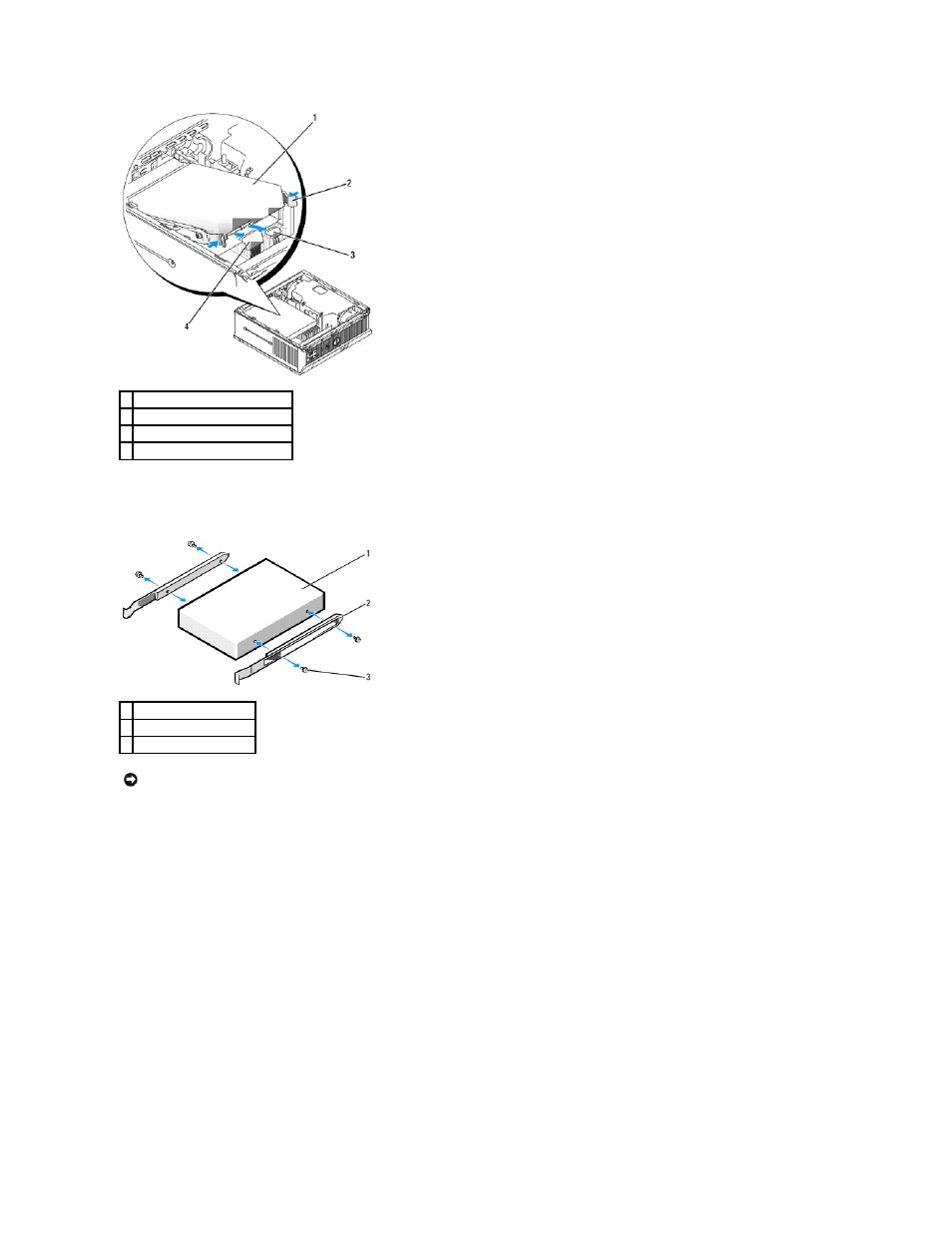

1 накопитель на жестких дисках
2 направляющие диска (2)
3 разъем кабеля питания
4 разъем кабеля передачи данных
1 диск
2 направляющие диска (2)
3 винты (4)
ВНИМАНИЕ
.
Разъем передачи данных последовательного порта
ATA и разъем питания с ключами сконструированы так, чтобы обеспечить
правильность подсоединения
(то есть, отверстие или отсутствующий контакт одного разъема совпадает с контактом или заполненным
отверстием другого разъема
). При подсоединении кабелей к диску проверяйте правильность расположения разъемов.
