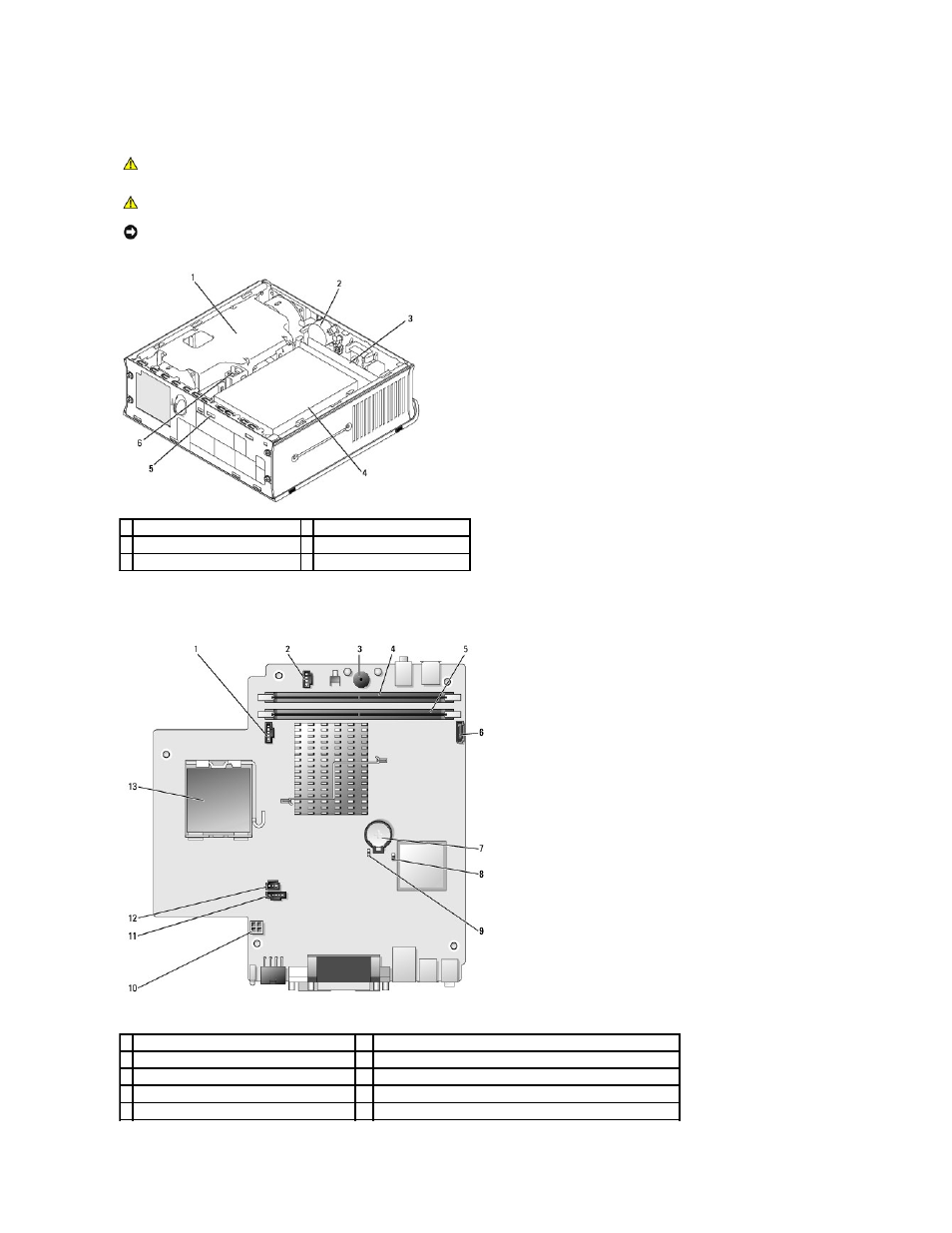

Внутреннее устройство компьютера
Компоненты системной платы
ПРЕДУПРЕЖДЕНИЕ
.
Прежде чем приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от адаптера источника питания
, перед
тем как снять крышку
.
ВНИМАНИЕ
.
Для предотвращения повреждений внутренних компонентов компьютера от статического электричества снимите статический
электрический заряд со своего тела
, прежде чем касаться электронных компонентов компьютера. Для этого прикоснитесь к неокрашенной
металлической поверхности корпуса компьютера
.
1 блок вентилятора/блок радиатора 4 накопитель на жестких дисках
2 динамик ( по отдельному заказу )
5 отверстие для защитного троса
3 модули памяти (2)
6 датчик проникновения в корпус
1 разъем вентилятора (FAN_FRONT)
8
свободная перемычка
CMOS (RTCRST)
2 разъем внутренних динамиков (INT_SPKR)
9
перемычка пароля
(PSWD)
3 динамик на системной плате (BEEP)
10 разъем питания жесткого диска (SATA_PWR)
4 разъем памяти канала B (DIMM_2)
11 разъем вентилятора (FAN_REAR)
5 разъем памяти канала A (DIMM_1)
12 разъем переключателя защиты корпуса от вскрытия (INTRUDER)
