Дисководы
Dell™ OptiPlex™ 745 Руководство пользователя
Заглушки на панели с дисководами
Дисковод гибких дисков и устройство чтения карт памяти
Компьютер поддерживает следующие устройства
.
l
Два жестких диска
SATA (с последовательным интерфейсом ATA).
l
Один дисковод гибких дисков или устройство чтения карт памяти
.
l
Два оптических дисковода
SATA.
Общие инструкции по установке
Жесткие диски
SATA подключаются к разъемам с меткой «SATA0» или «SATA1». Оптические дисководы SATA подключаются к разъемам с на системной
плате
(см. раздел
Компоненты системной платы
).
Подключение кабелей дисководов
При установке дисковода необходимо подключить два кабеля
- кабель питания постоянного тока и кабель для передачи данных - к задней панели
дисковода
.
Разъемы интерфейса дисковода
ПРИМЕЧАНИЕ
.
Из
-за ограниченного количества отсеков для жестких дисков и контроллеров на данном компьютере невозможно одновременно
подключить все поддерживаемые устройства
.

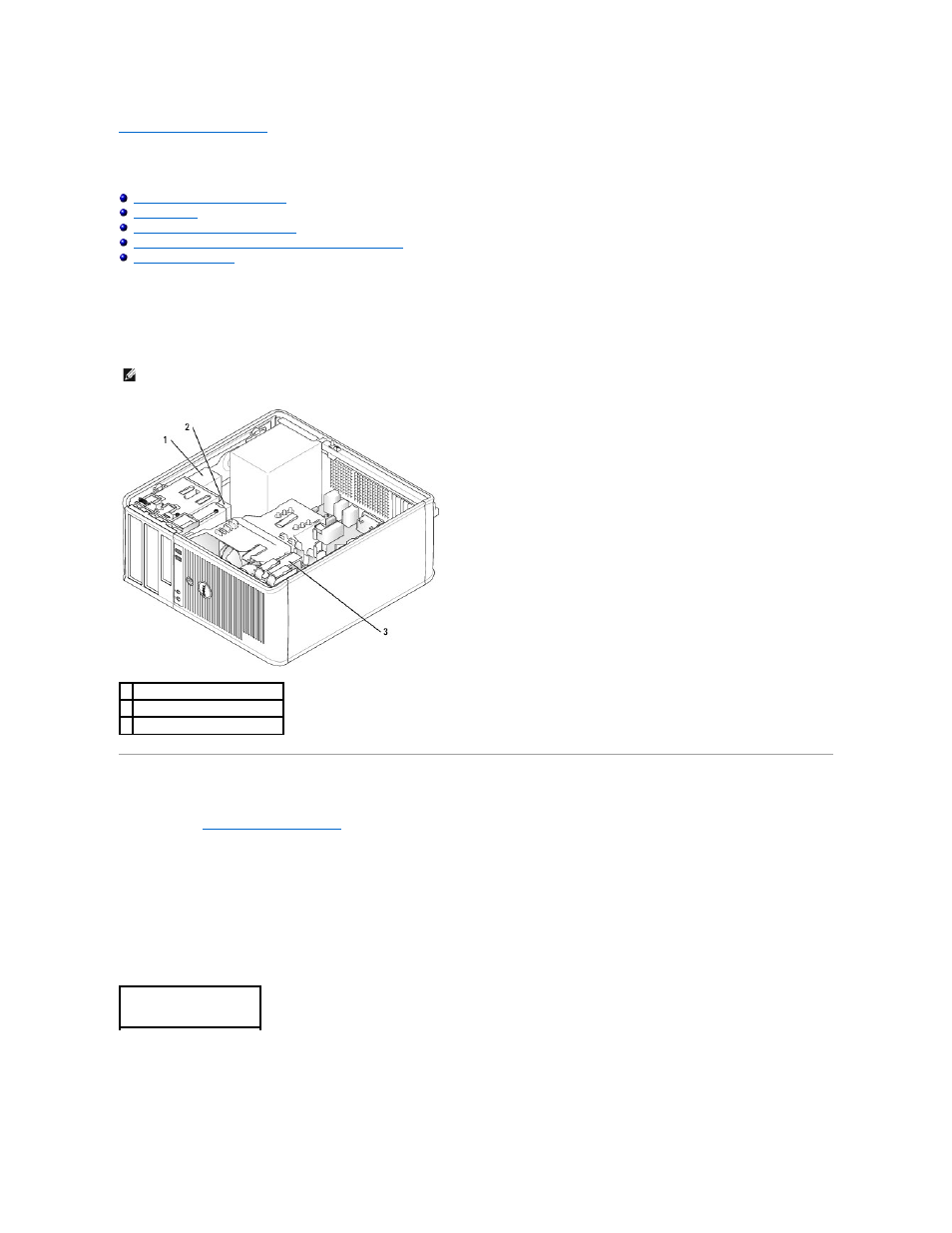

1 оптический дисковод
2 дисковод гибких дисков
3 накопитель на жестких дисках
Разъем
SATA
