Инструкция по эксплуатации Dell OptiPlex 745
Страница 31
9.
При установке платы
PCI Express отожмите рычаг на защелке и установите защелку в паз на переднем краю платы.
10.
Аккуратно нажмите на фиксатор платы
, чтобы закрепить ее.
11.
При установке нового адаптера последовательного порта подсоедините кабель адаптера к разъему адаптера последовательного порта
(SER2)
на системной плате
(см. раздел
Компоненты системной платы
).

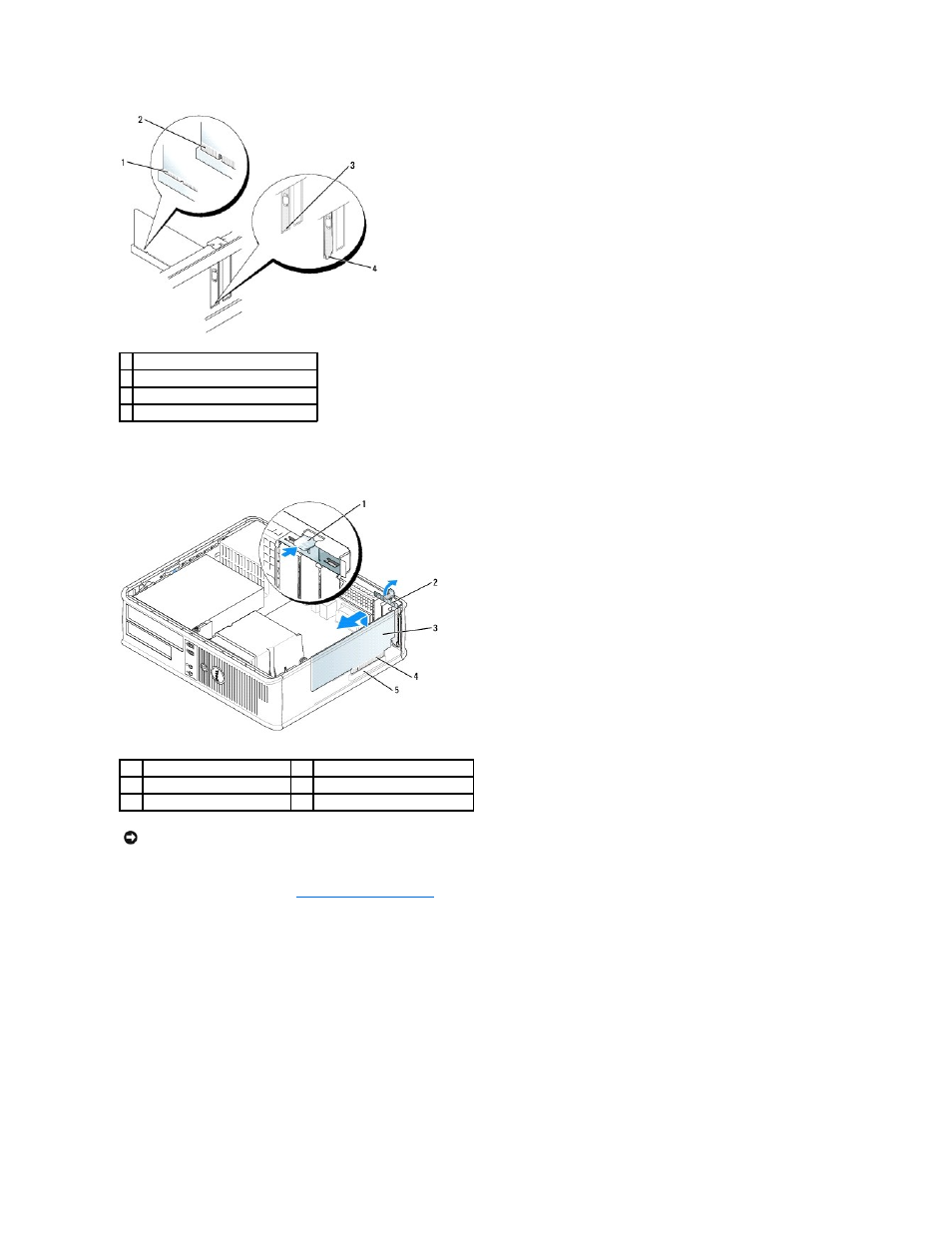

1 правильно установленная плата
2 неправильно установленная плата
3 правильно установленная заглушка
4 неправильно установленная заглушка
1
защелка
4
краевой разъем
2
фиксатор платы
5
разъем для платы
3
плата
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или сзади плат
.Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
