Назад на страницу содержания
Dell™ OptiPlex™ 745 Руководство пользователя
Платы расширения
Компьютер Dell™ поддерживает адаптер последовательного порта и обеспечивает возможность подключения плат
PCI и PCI Express к следующим
разъемам
.
l
Два низкопрофильных слота для платы
PCI.
l
Один низкоуровневый слот для платы
PCI Express x16.
PCI Платы
Установка платы расширения
При замене платы расширения удалите текущий драйвер платы из операционной системы
. Информацию см. в документации, прилагаемой к плате.
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Аккуратно нажмите защелку на фиксаторе платы
.
3.
Для установки новой платы удалите заглушку
, чтобы открыть отверстие для платы. Затем перейдите к шагу 5.
4.
При замене платы
PCI Express x16 нажмите большим пальцем на рычаг на защелке, чтобы открыть ее.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ВНИМАНИЕ
.
Для предотвращения повреждений внутренних компонентов компьютера от статического электричества снимите статический
электрический заряд со своего тела
, прежде чем касаться электронных компонентов компьютера. Для этого прикоснитесь к неокрашенной
металлической поверхности корпуса компьютера
.
ПРИМЕЧАНИЕ
.
Компьютер
Dell оснащен только слотами для PCI и PCI Express. Платы ISA не поддерживаются.

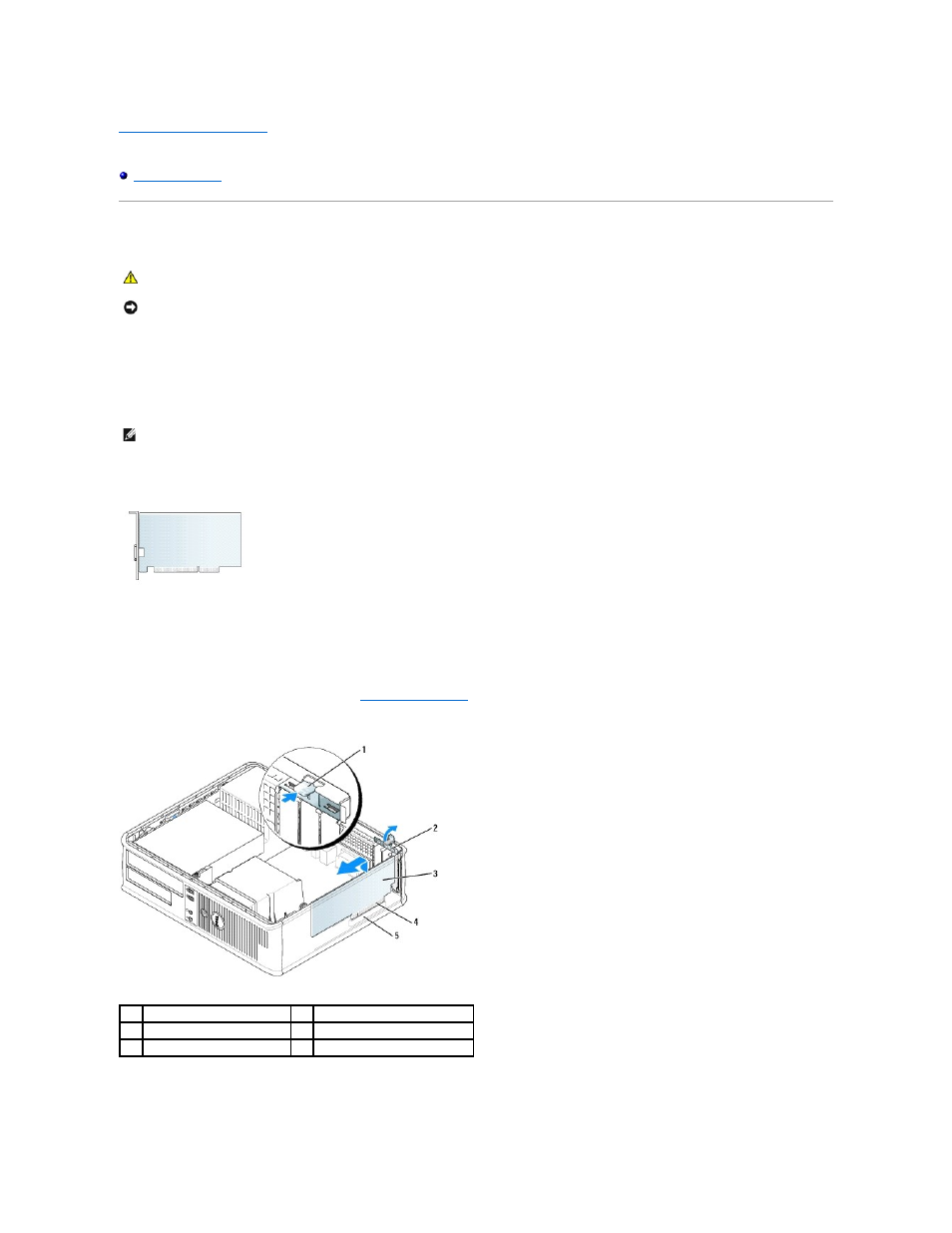

1
защелка
4
краевой разъем
2
фиксатор платы
5
разъем для платы
3
плата
