8.

Установите винты

, которые крепят блок питания к задней части корпуса компьютера.




9.

Отсоедините и снова подсоедините кабели питания постоянного тока к блоку питания

.




10.

Подсоедините кабель питания переменного тока к разъему питания переменного тока

.




11.

Установите крышку корпуса компьютера на место

(см. раздел

Установка крышки корпуса компьютера

).



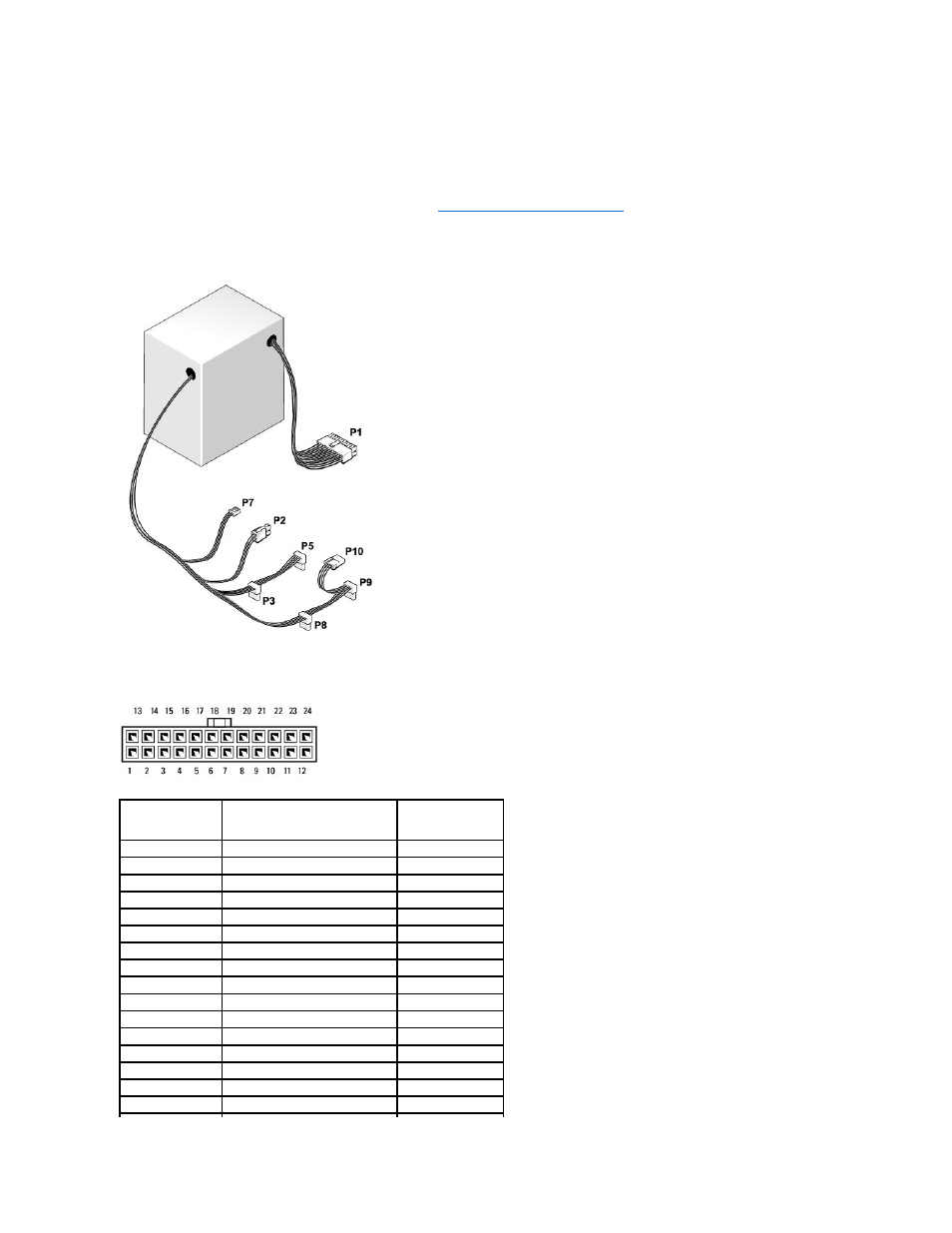

Разъемы питания постоянного тока



Разъем питания постоянного тока

P1



Номер контакта



Название сигнала



Провод

18-AWG

1

+3,3 В постоянного тока

Оранжевый

2

+3,3 В постоянного тока

Оранжевый

3

GND

Черный

4

+5 В постоянного тока

Красный

5

GND

Черный

6

+5 В постоянного тока

Красный

7

GND

Черный

8

PS_PWRGOOD

Серый

9

P5AUX

Фиолетовый

10

V_12P0_DIG

Белый

11

V_12P0_DIG

Белый

12

+3,3 В постоянного тока

Оранжевый

13

+3,3 В постоянного тока/SE*

Оранжевый

14

-12 В постоянного тока

Синий

15

GND

Черный

16

PWR_PS_ON

Зеленый
