Дисководы
Dell™ OptiPlex™ 745 Руководство пользователя
Замена вентилятора жесткого диска
(требуется только для некоторых конфигураций)
Дисковод гибких дисков и устройство чтения карт памяти
Компьютер поддерживает следующие устройства
.
l
Один дисковод
SATA (последовательный интерфейс ATA).
l
Один дисковод гибких дисков или устройство чтения карт памяти
.
l
Один оптический дисковод
SATA.
Общие инструкции по установке
Подключите жесткий диск
SATA или оптический дисковод к разъему с пометкой «SATA» на системной плате (см. раздел
Компоненты системной платы
).
Подключение кабелей дисководов
При установке дисковода необходимо подключить два кабеля
- кабель питания постоянного тока и кабель для передачи данных - к задней панели
дисковода
.
Разъемы интерфейса дисковода
Для обеспечения правильного подключения большинство интерфейсных разъемов снабжено ключом специальная прорезь или отсутствующий контакт

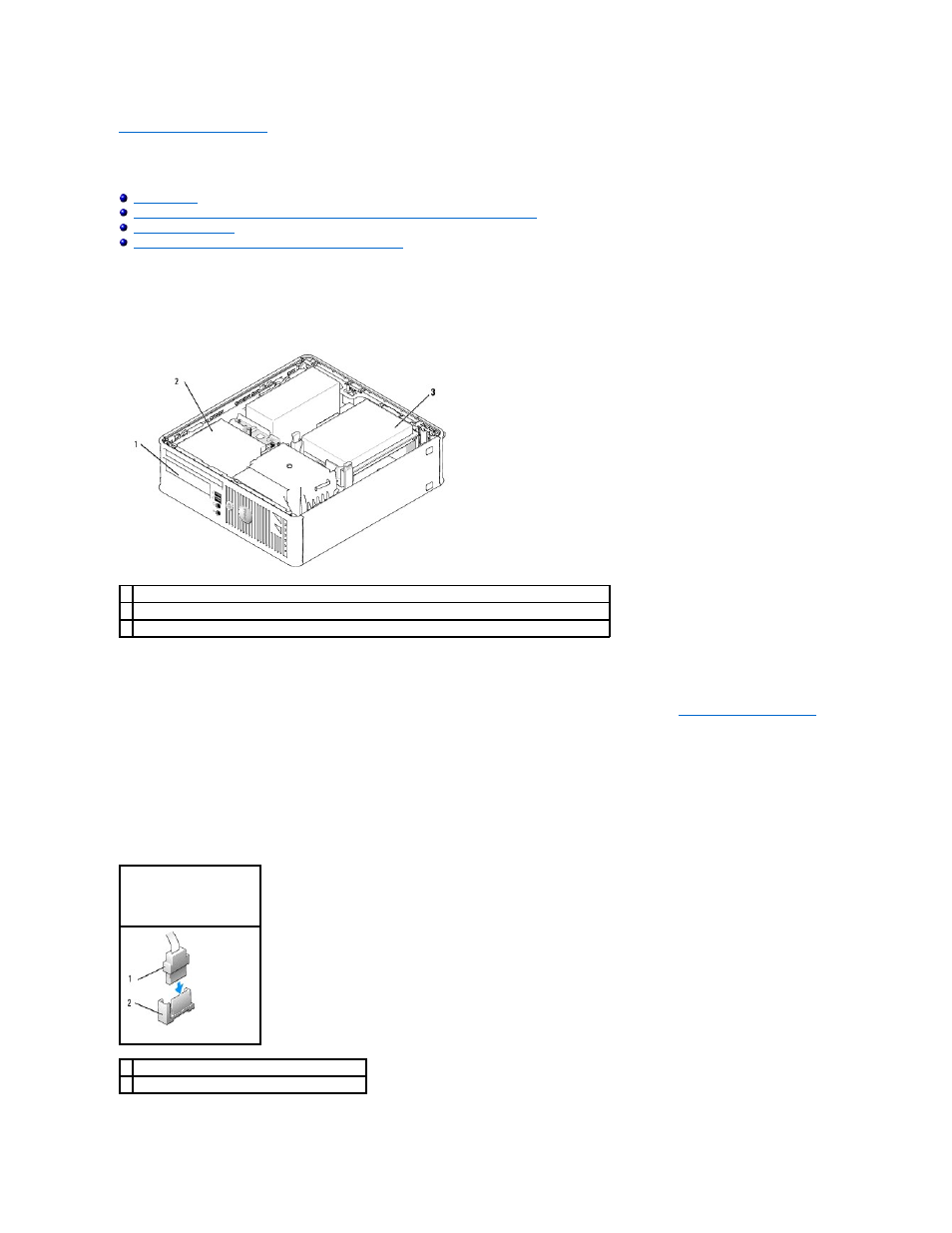

1 отсек FlexBay для дисковода гибких дисков или устройства считывания мультимедийных карт памяти
2 оптический дисковод
3 накопитель на жестких дисках
Разъем
последовательного
интерфейса
ATA
1 разъем для подключения интерфейсного кабеля
2 разъем интерфейса
