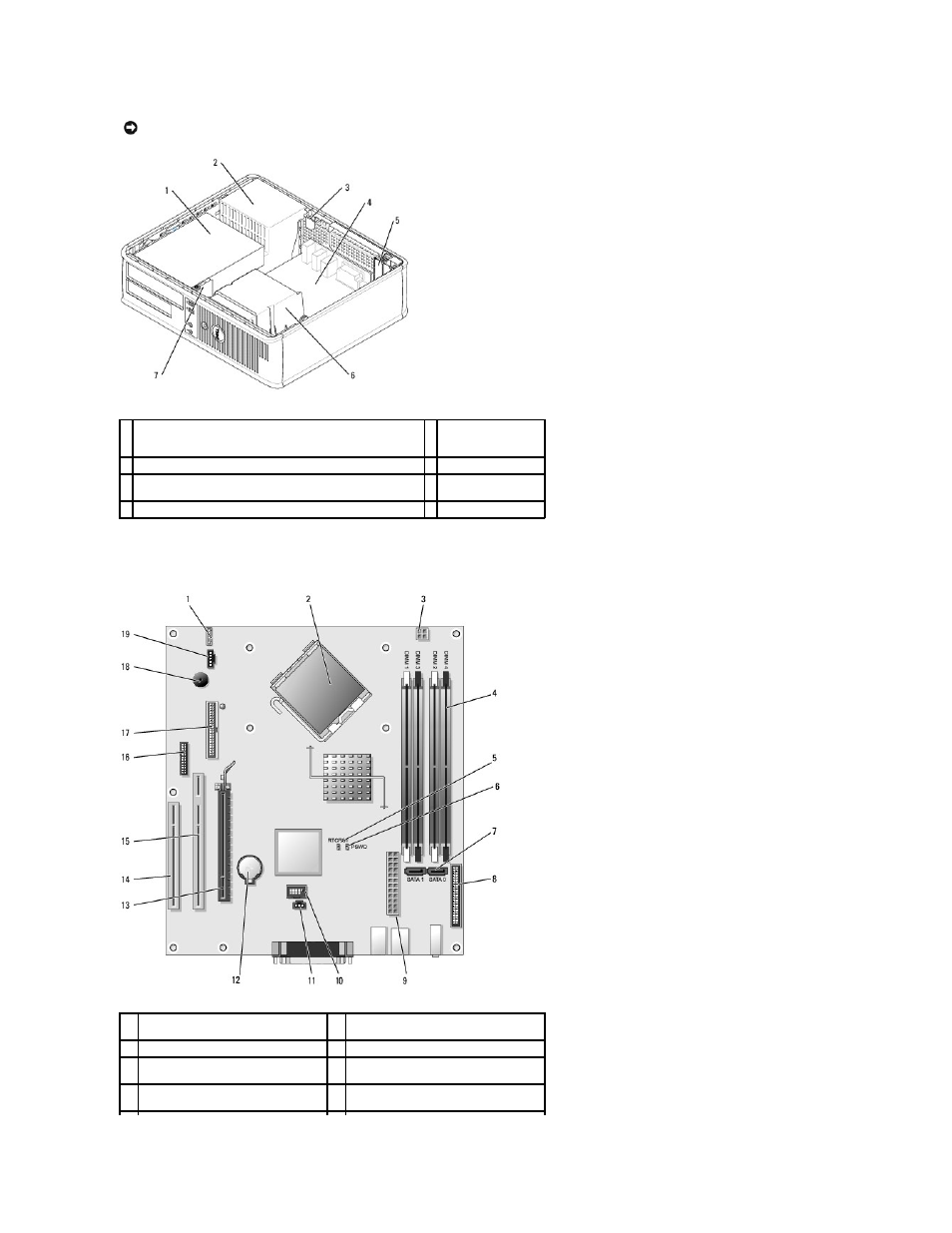

Компоненты системной платы
ВНИМАНИЕ
.
Будьте осторожны
, открывая крышку компьютера; убедитесь, что открытие крышки не приводит к отключению кабелей от
системной платы
.
1 отсеки дисководов (устройство чтения карт памяти или
дисковод гибких дисков
, оптический дисковод и жесткий
диск
)
5 гнезда для плат
2 блок питания
6 блок радиатора
3 переключатель защиты корпуса от вскрытия
7 передняя панель
ввода
/вывода
4 cистемная плата
1
внутренний громкоговоритель
(INT_SPKR)
11 разъем переключателя защиты корпуса
от вскрытия
(INTRUDER)
2
разъем процессора
(ЦПУ)
12 гнездо аккумулятора (BATT)
3
разъем питания процессора
(12VPOWER)
13 разъем PCI Express x16 (SLOT1)
4
разъемы модулей памяти
(DIMM_1,
DIMM_2, DIMM_3, DIMM_4)
14 разъем PCI (SLOT3)
