Жесткий диск, Извлечение жесткого диска – Инструкция по эксплуатации Dell OptiPlex 745
Страница 136
одной части разъема соответствует выступу или отсутствующему отверстию в ответной части разъема
. Разъемы с ключом обеспечивают соединение
контакта
1 кабеля (обозначенного цветной полосой по одному краю на определенных кабелях-на кабелях SATA цветная полоса отсутствует) с
контактом
1 разъема. Контакт 1 разъема на плате или карте обычно обозначается символом «1», напечатанным путем трафаретной печати
непосредственно на плате или карте
.

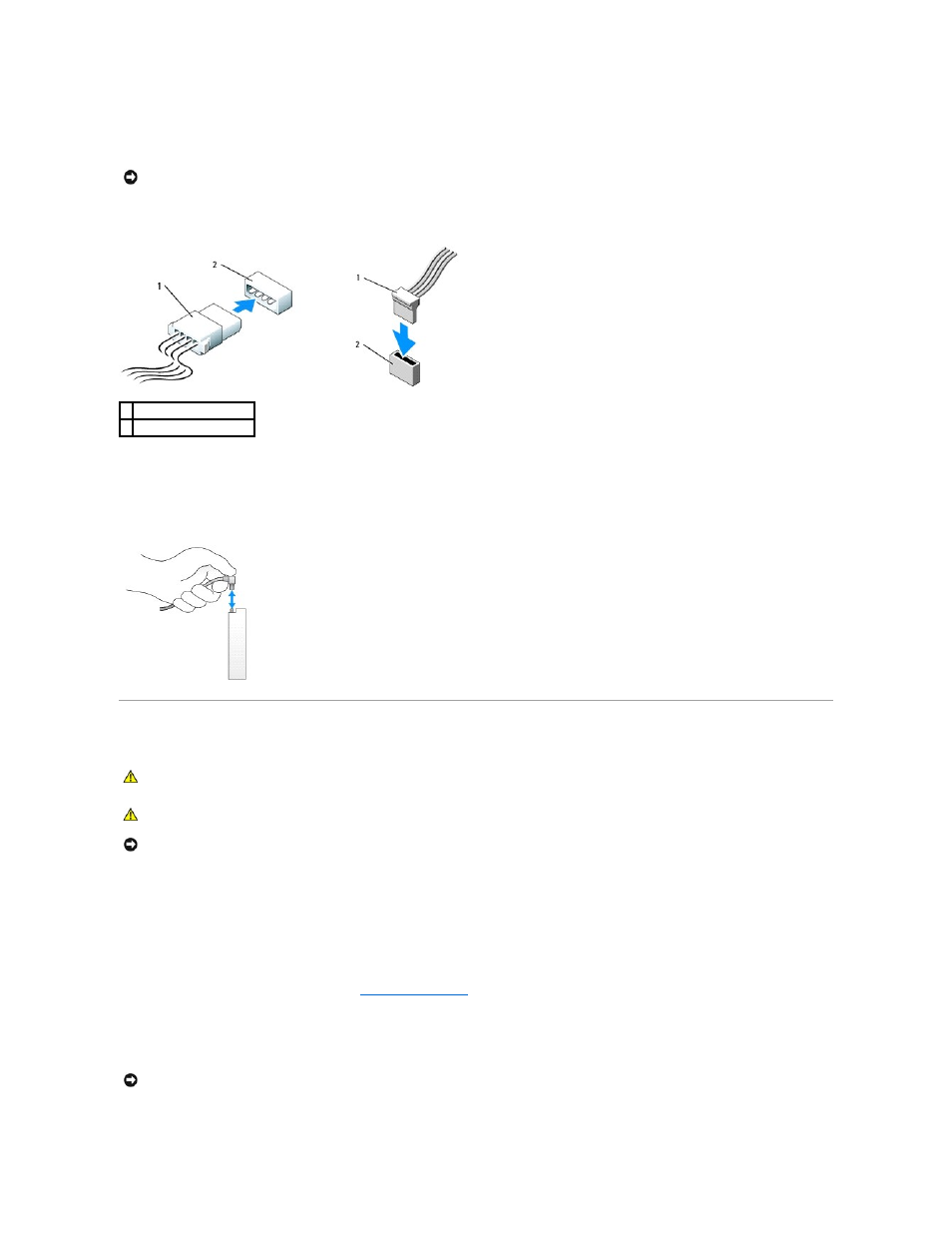

Разъемы питания
Подключение и отключение кабелей дисководов
При подсоединении и отсоединении кабеля передачи данных
SATA держите кабель за черный разъем с обеих сторон. Разъемы SATA оснащены ключом,
обеспечивающим правильность подсоединения
(то есть, отверстие или отсутствующий контакт одного разъема совпадает с контактом или
заполненным отверстием другого разъема
).
Жесткий диск
Извлечение жесткого диска
1.
Перед заменой жесткого диска
, на котором хранятся необходимые данные, выполните резервное копирование этих данных.
2.
Прочитайте документацию к диску и убедитесь
, что его конфигурация соответствует компьютеру.
3.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
4.
Положите компьютер на бок так
, чтобы системная плата находилась внизу внутренней части компьютера.
5.
Нажмите на две синие защелки с каждой стороны диска и извлеките диск из компьютера
.
ВНИМАНИЕ
.
При неправильном подсоединении кабеля дисковод работать не будет
. Это также может привести к повреждению контроллера,
дисковода или обоих устройств
.
1 кабель питания
2 входной разъем питания
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Для обеспечения защиты от поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер
от электрической розетки
.
ВНИМАНИЕ
.
Во избежание повреждения дисковода не кладите его на жесткую поверхность
. Рекомендуется класть дисковод на достаточно
мягкую поверхность
, например, на поролоновую подкладку.
ВНИМАНИЕ
.
Не вынимайте дисковод из корпуса компьютера за кабели
. Это может привести к повреждению кабелей и разъемов.
