Назад на страницу содержания

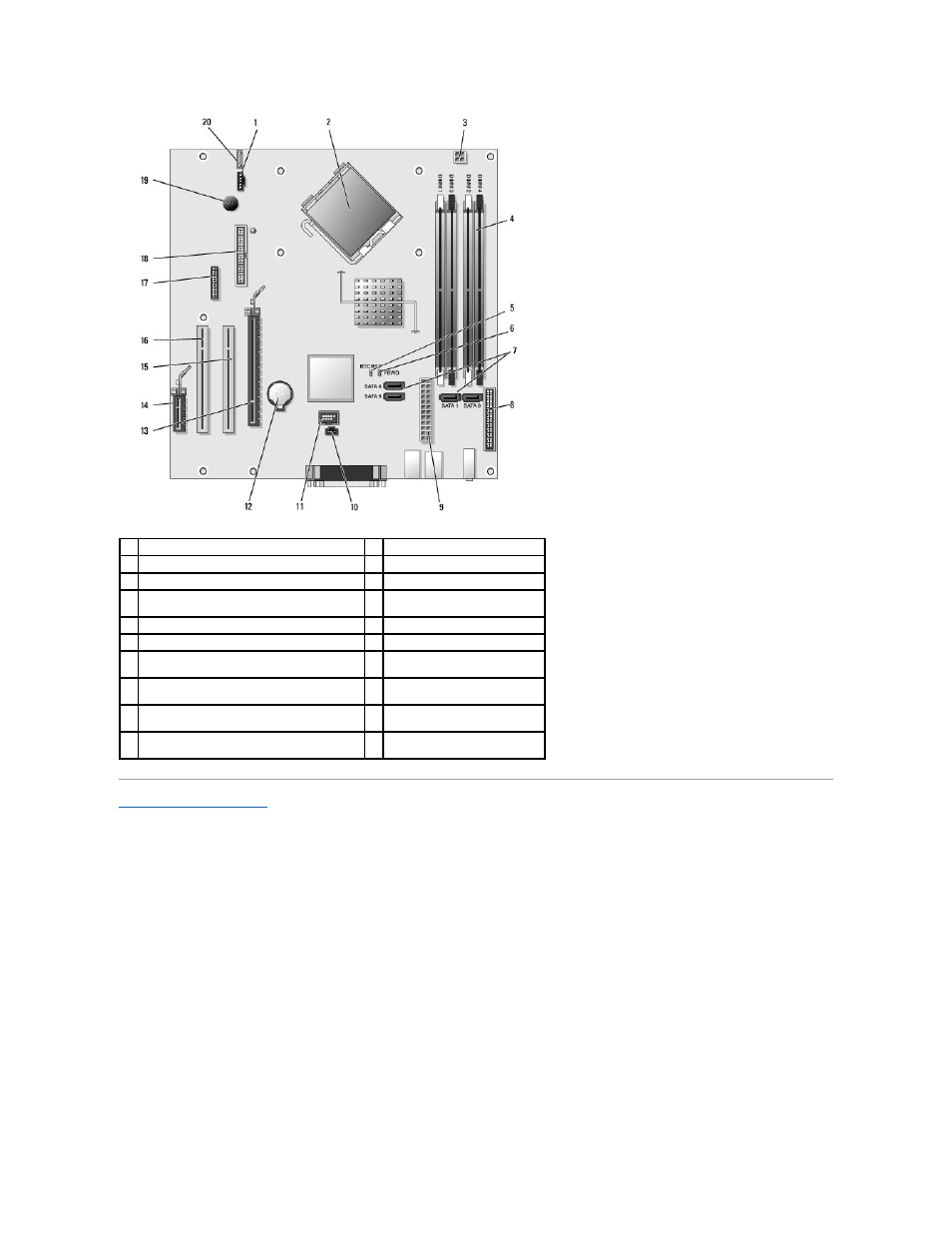

1
разъем вентилятора
(FAN)
11 внутренний USB (INTERNAL_USB)
2
разъем процессора
(ЦПУ)
12 гнездо аккумулятора (BATT)
3
разъем питания процессора
(12VPOWER)
13 разъем PCI Express x16 (SLOT1)
4
разъемы модулей памяти
(DIMM_1, DIMM_2,
DIMM_3, DIMM_4)
14 разъем PCI Express x1 (SLOT4)
5
перемычка сброса
RTC (RTCRST)
15 разъем PCI (SLOT2)
6
перемычка пароля
(PSWD)
16 разъем PCI (SLOT3)
7
разъемы накопителя
SATA (SATA0, SATA1,
SATA4, SATA5)
17 разъем последовательного
порта
(SER2)
8
разъем передней панели
(FNT_PANEL)
18 разъем дисковода гибких дисков
(DSKT)
9
разъем питания
(POWER)
19 динамик на системной плате
(BEEP)
10 разъем переключателя защиты корпуса от
вскрытия
(INTRUDER)
20 разъем динамика (INT_SPKR)
