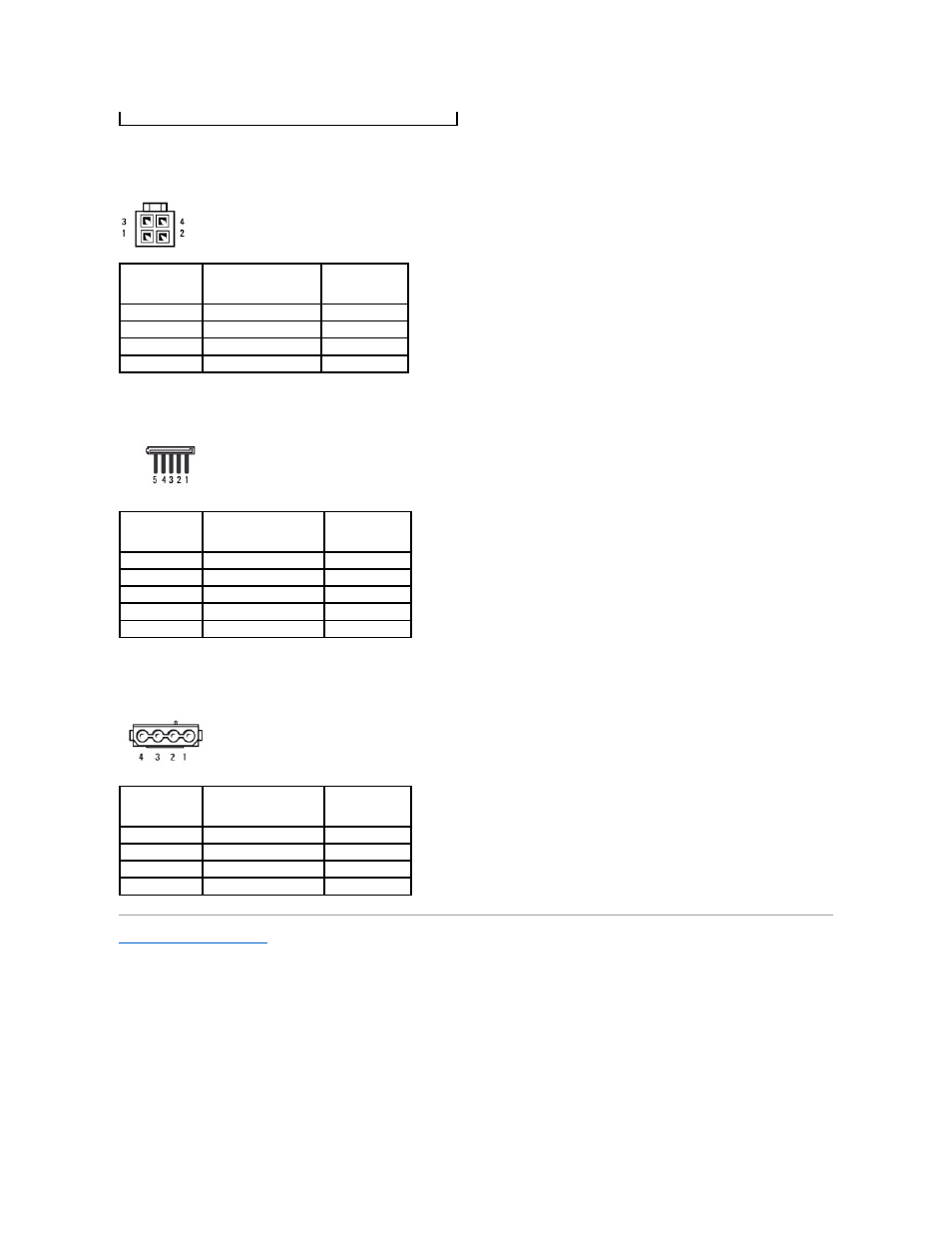

Разъем питания постоянного тока
P2
Разъемы питания постоянного тока
P3
Разъем питания постоянного тока
P5
Назад на страницу содержания
* Используйте провод 22-AWG вместо провода 18-AWG.
Номер контакта
Название сигнала
Провод
18-AWG
1
GND
Черный
2
GND
Черный
3
+12 В постоянного тока Желтый
4
+12 В постоянного тока Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока Оранжевый
2
GND
Черный
3
+5 В постоянного тока
Красный
4
GND
Черный
5
+12 В постоянного тока Желтый
Номер контакта
Название сигнала
Провод
24-AWG
1
GND
Черный
2
+5 В постоянного тока
Красный
3
Нет
Нет
4
+3,3 В постоянного тока Оранжевый
