10.
Подключите компьютер и устройства к электросети и включите их
.

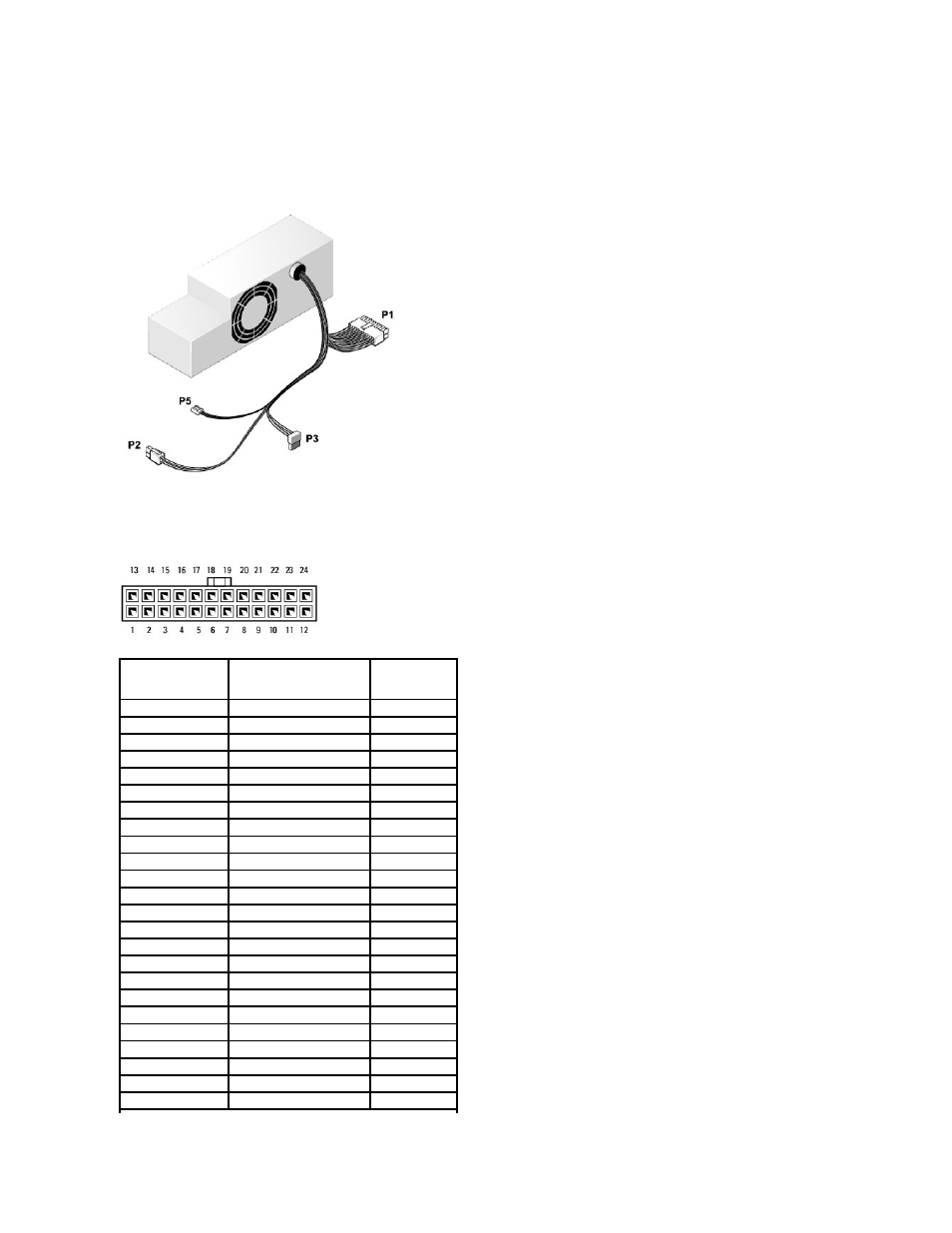

Разъемы питания постоянного тока
Разъем питания постоянного тока
P1
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока
Оранжевый
2
+3,3 В постоянного тока
Оранжевый
3
GND
Черный
4
+5 В постоянного тока
Красный
5
GND
Черный
6
+5 В постоянного тока
Красный
7
GND
Черный
8
PS_PWRGOOD*
Серый
9
P5AUX
Фиолетовый
10
+12 В постоянного тока
Желтый
11
+12 В постоянного тока
Желтый
12
+3,3 В постоянного тока
Оранжевый
13 (дополните льный) +3,3 В постоянного тока/SE* Оранжевый
14
-12 В постоянного тока*
Синий
15
GND
Черный
16
PWR_PS_ON
Зеленый
17
GND
Черный
18
GND
Черный
19
GND
Черный
20
NC
NC
21
+5 В постоянного тока
Красный
22
+5 В постоянного тока
Красный
23
+5 В постоянного тока
Красный
24
GND
Черный
