Dell™ OptiPlex™ 745 Руководство пользователя
Панель ввода
/вывода
Снятие панели ввода
/вывода
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Отверните винт
, который закрепляет панель ввода/вывода. Нажмите спусковую кнопку и потяните за петлю, чтобы извлечь плату из
компьютера
.
3.
Отсоедините все кабели от панели ввода
/вывода и извлеките ее из компьютера.
Замена панели ввода
/вывода
1.
Чтобы установить на место панель ввода
/вывода, выполните процедуру извлечения в обратном порядке.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем
, как
открывать корпус
.
ПРИМЕЧАНИЕ
.
Перед отсоединением кабелей запомните их расположение
, чтобы при установке новой панели ввода/вывода их можно было
правильно подсоединить
.
ВНИМАНИЕ
.
При извлечении панели ввода
/вывода из компьютера будьте предельно осторожными. Неосторожность может привести к
повреждению разъемов кабелей и зажимов
.

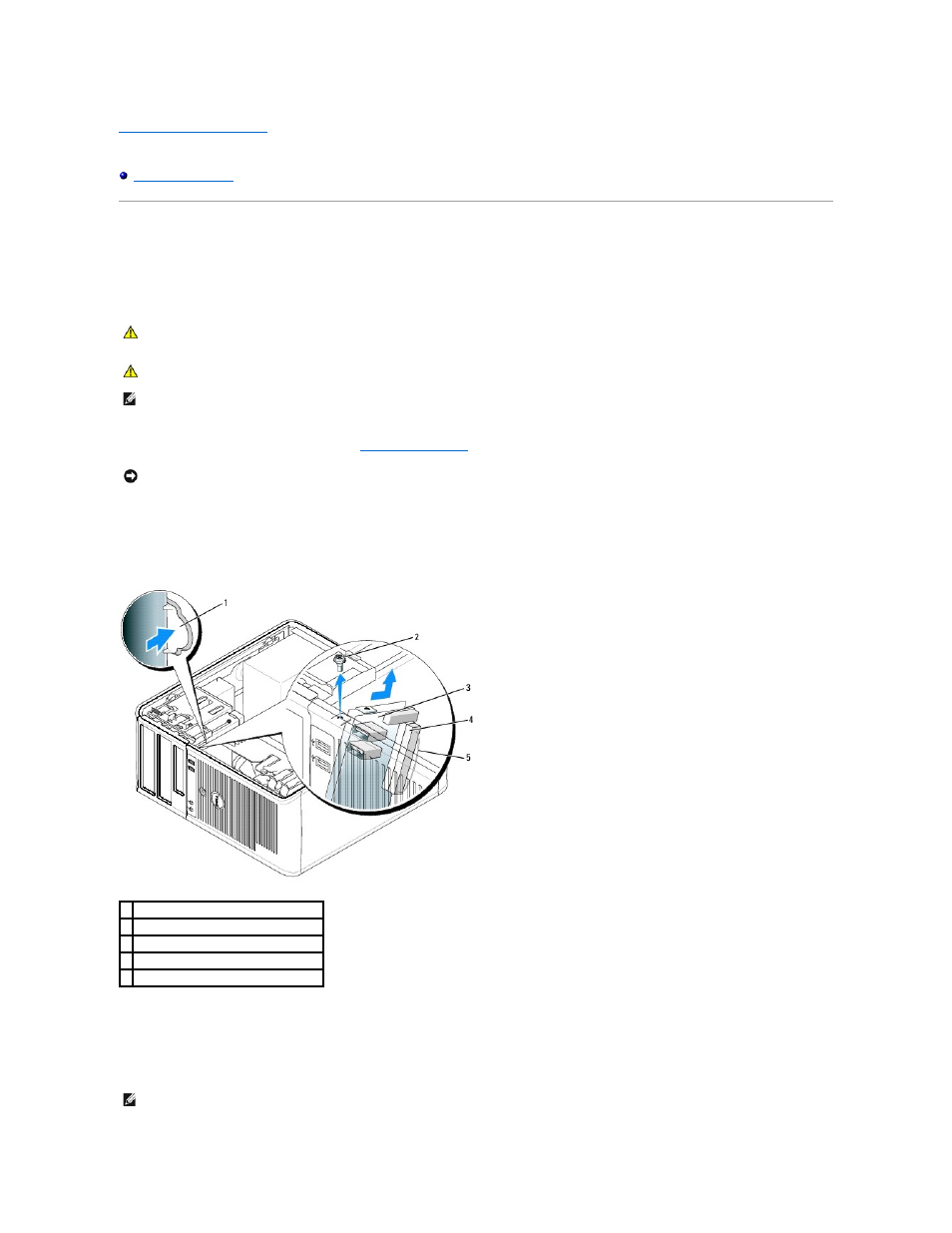

1 спусковая кнопка панели ввода/вывода
2 крепежный винт
3 панель ввода-вывода
4 разъем кабеля ввода/вывода
5 петля разъема ввода/вывода
ПРИМЕЧАНИЕ
.
Используйте направляющие на креплении панели ввода
/вывода, чтобы ее правильно расположить, и установите панель на
место
, используя выемки.
