Внутреннее устройство компьютера
Компоненты системной платы
ПРИМЕЧАНИЕ
.
Если вы приобретаете необязательную
видеоплату
, этот разъем будет закрыт крышкой.
Подсоедините монитор к разъему на видеоплате
. Не снимайте
колпачок
.
ПРИМЕЧАНИЕ
.
Если есть видеоплата
, поддерживающая
работу с двумя мониторами
, используйте Y-кабель, который
поставляется вместе с компьютером
.
9 разъем
последовательного
порта
К разъему последовательного порта подключается
последовательное устройство
, например ручное устройство.
По умолчанию первый последовательный порт обозначается
COM1, второй COM2.
Для получения дополнительных сведений см
. раздел
Параметры настройки системы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер от
электрической розетки
.
ВНИМАНИЕ
.
Будьте осторожны
, открывая крышку компьютера; убедитесь, что открытие крышки не приводит к отключению кабелей от
системной платы
.

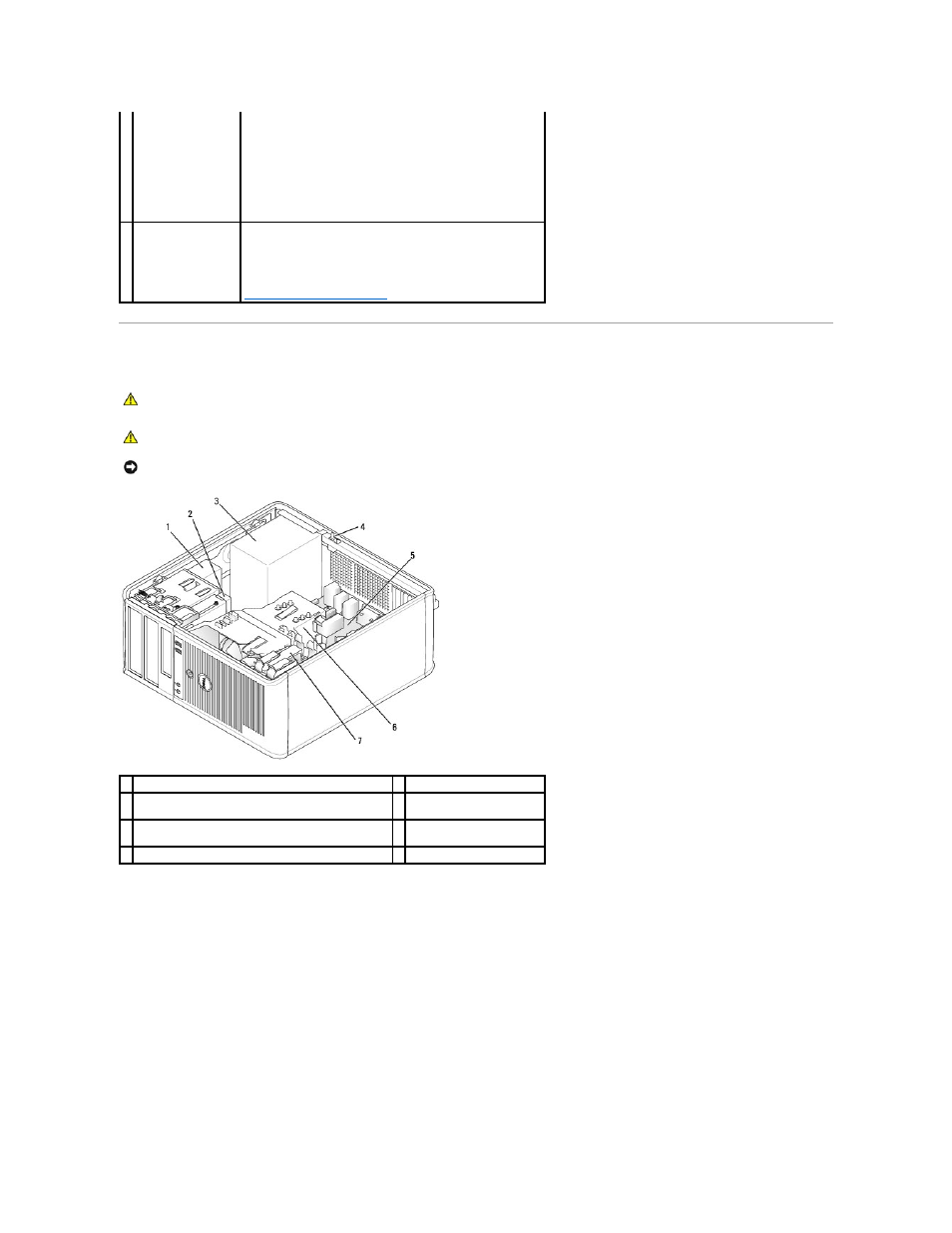

1 оптический дисковод
5 cистемная плата
2 дисковод гибких дисков или устройство чтения карт
памяти
6 блок радиатора
3 блок питания
7 накопитель на жестких
дисках
4 переключатель защиты корпуса от вскрытия
