Инструкция по эксплуатации Dell OptiPlex 745
Страница 199

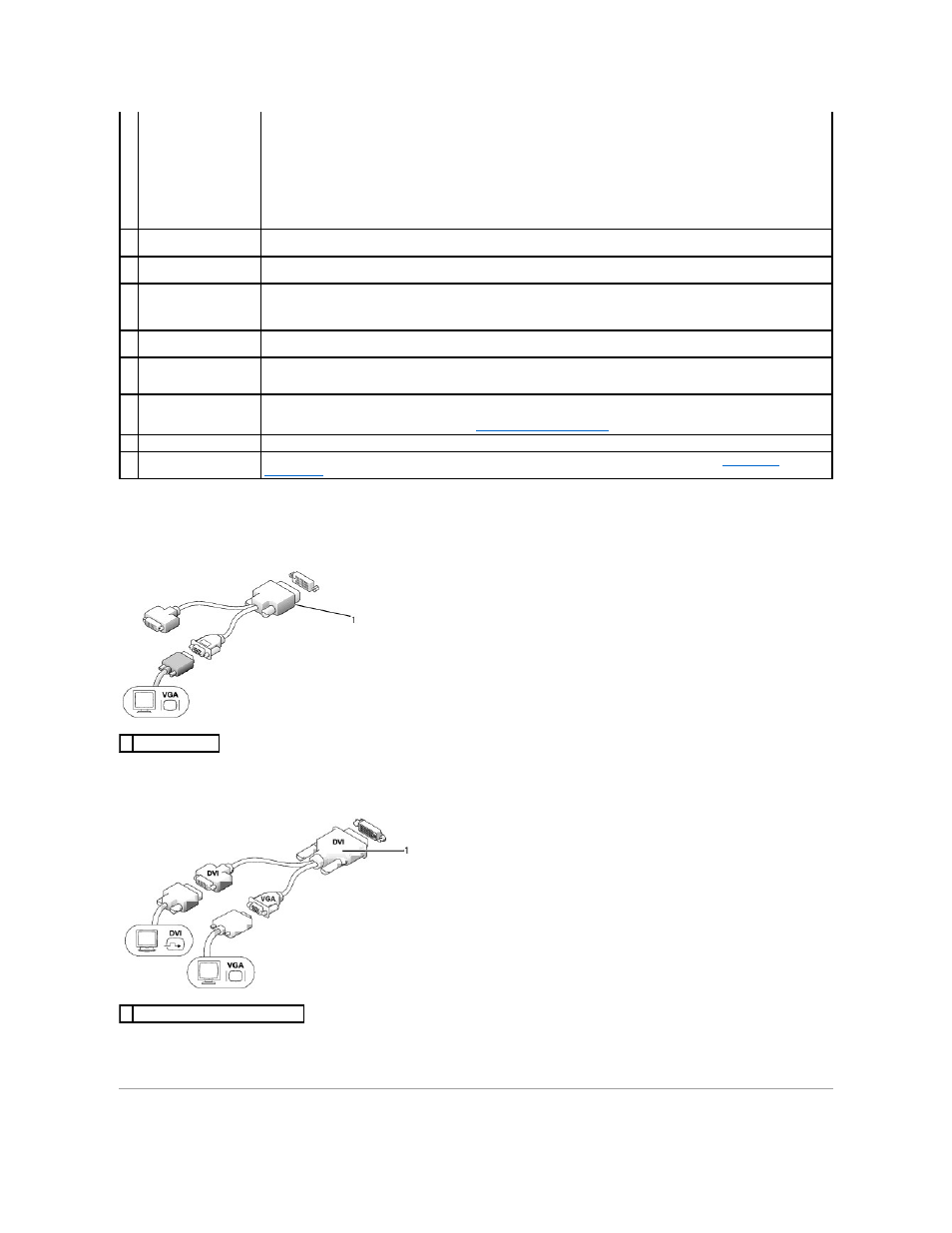

Подключение монитора
VGA
При наличии монитора
VGA подключите кабель адаптера к разъему дисплея DVI и подсоедините кабель монитора к адаптеру.
Подключение двух мониторов
Используйте этот адаптер для подключения монитора
VGA и монитора DVI к разъему DVI-I, расположенному на задней панели.
При подключении двух мониторов драйвер обнаружит это соединение и активирует возможность использования нескольких мониторов
.
3
cетевая плата
расположенному на задней панели компьютера
. Щелчок указывает, что кабель надежно подсоединен.
ПРИМЕЧАНИЕ
.
Не включайте телефонный кабель в сетевой разъем
.
На компьютерах с платой сетевого разъема используется разъем на этой плате
.
Для сети рекомендуется применять проводку и разъемы Категории
5. Если используется проводка Категории 3, для
обеспечения надежной работы установите скорость сети
10 Мбит/с.
4
индикатор работы сети
Мигает желтым при передаче или получении данных по сети
. При большом объеме сетевого трафика этот индикатор
горит постоянно
.
5
разъем линейного
выхода
Зеленый разъем линейного выхода служит для подключения динамиков со встроенными усилителями
.
6
разъем для линейного
входа
/микрофона
Разъем для линейного входа
/микрофона голубого и розового цветов используется для подключения устройств
записи
/воспроизведения, например кассетного проигрывателя, проигрывателя компакт-дисков или видеомагнитофона,
либо для подключения микрофона персонального компьютера для записи голоса и музыки в звуковой программе или
для их передачи по телефонному каналу
.
7
разъемы
USB (5)
Для устройств
, которые обычно подключены к компьютеру, например принтер или клавиатура, используйте USB-
разъемы на задней панели
.
8
разъем
последовательного
порта
К разъему последовательного порта подключается последовательное устройство
, например ручное устройство.
9
видеоразъем
При наличии
DVI-совместимого монитора подключите кабель монитора к белому разъему на задней панели.
При использовании монитора
VGA см. раздел
10 разъем питания
Разъем для адаптера источника питания
.
11
индикаторы
диагностики
Описание световых кодов
, помогающих в устранении неисправностей компьютера, см. в разделе
Индикаторы
диагностики
.
1 кабель адаптера
1 адаптер для подключения кабелей
