Инструкция по эксплуатации Dell OptiPlex 745
Страница 93
3.
Для установки новой платы удалите заглушку
, чтобы открыть отверстие для платы. Затем перейдите к шагу 5.
4.
Чтобы заменить уже установленную плату
, извлеките ее из компьютера. Отсоедините от платы все подключенные кабели.
5.
Если на плате имеется фиксирующая полоска
, снимите ее. Осторожно оттяните лепесток крепления, возьмите плату за верхние углы и аккуратно
вытащите ее из разъема
.
6.
Подготовьте новую плату к установке
.
7.
При установке адаптера последовательного порта подсоедините кабель адаптера к разъему адаптера последовательного порта
(SER2) на
системной плате
.
8.
При установке платы в разъем
x16 разместите плату так, чтобы фиксирующее отверстие совпало с защелкой, а затем осторожно потяните
защелку
.
9.
Вставьте плату в разъем и с усилием нажмите на нее
.Убедитесь, что плата полностью встала в слот.

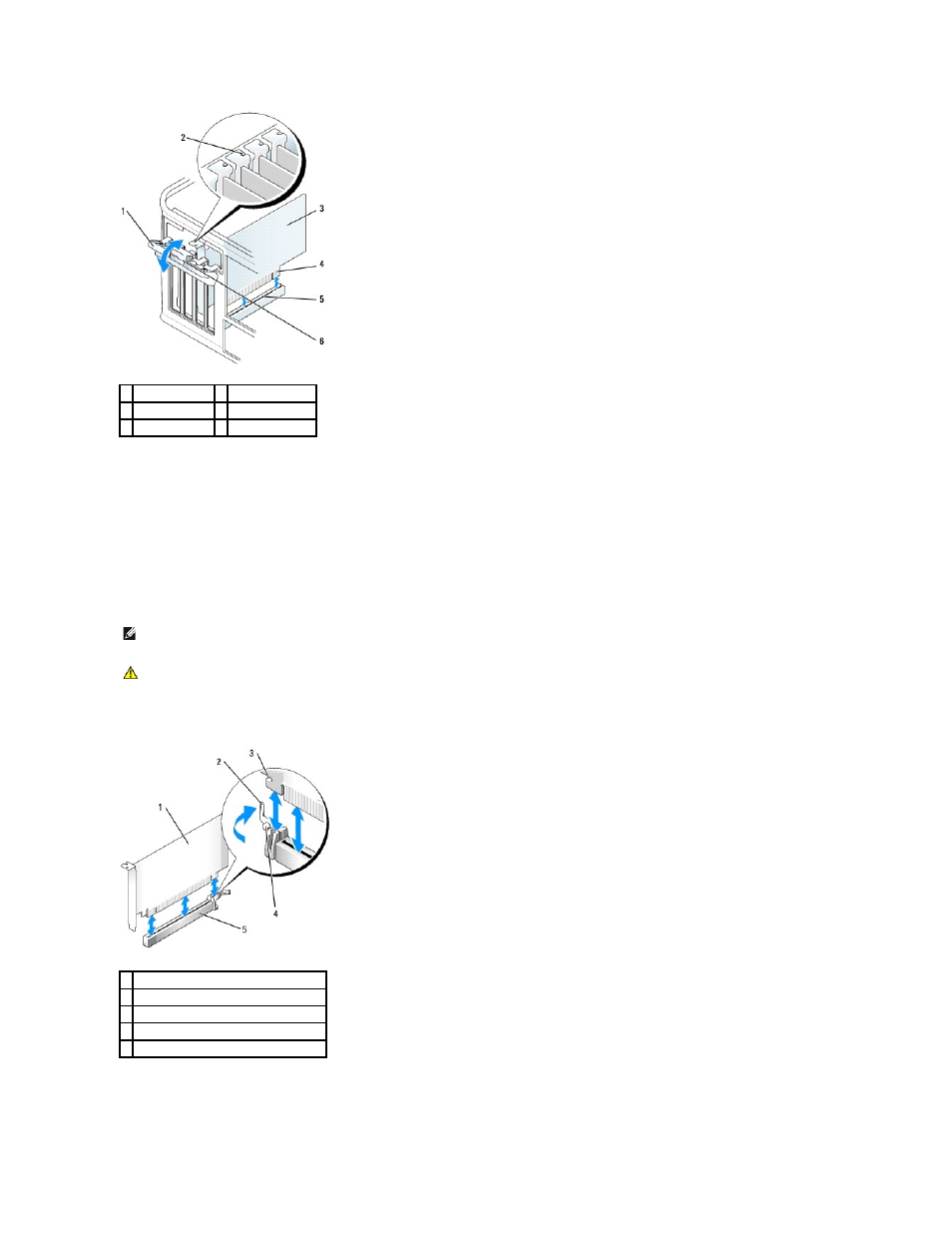

1 фиксатор платы 4 краевой разъем
2 направляющая
5 разъем для платы
3 плата
6 защелка
ПРИМЕЧАНИЕ
.
Дополнительную информацию о настройках платы
, установке внутренних соединений и более точных настройках платы и
компьютера см
. в документации, поставляемой вместе с платой.
ПРЕДУПРЕЖДЕНИЕ
.
Некоторые сетевые адаптеры при подключении к сети автоматически запускают компьютер
. Поэтому, во избежание
поражения электрическим током
, обязательно отключите питание компьютера перед установкой платы.
1 плата PCI Express x16
2 рычаг
3 фиксирующее отверстие (не все платы)
4 лепесток крепления
5 разъем платы PCI Express x16
