Инструкция по эксплуатации Dell OptiPlex 745
Страница 142
4.

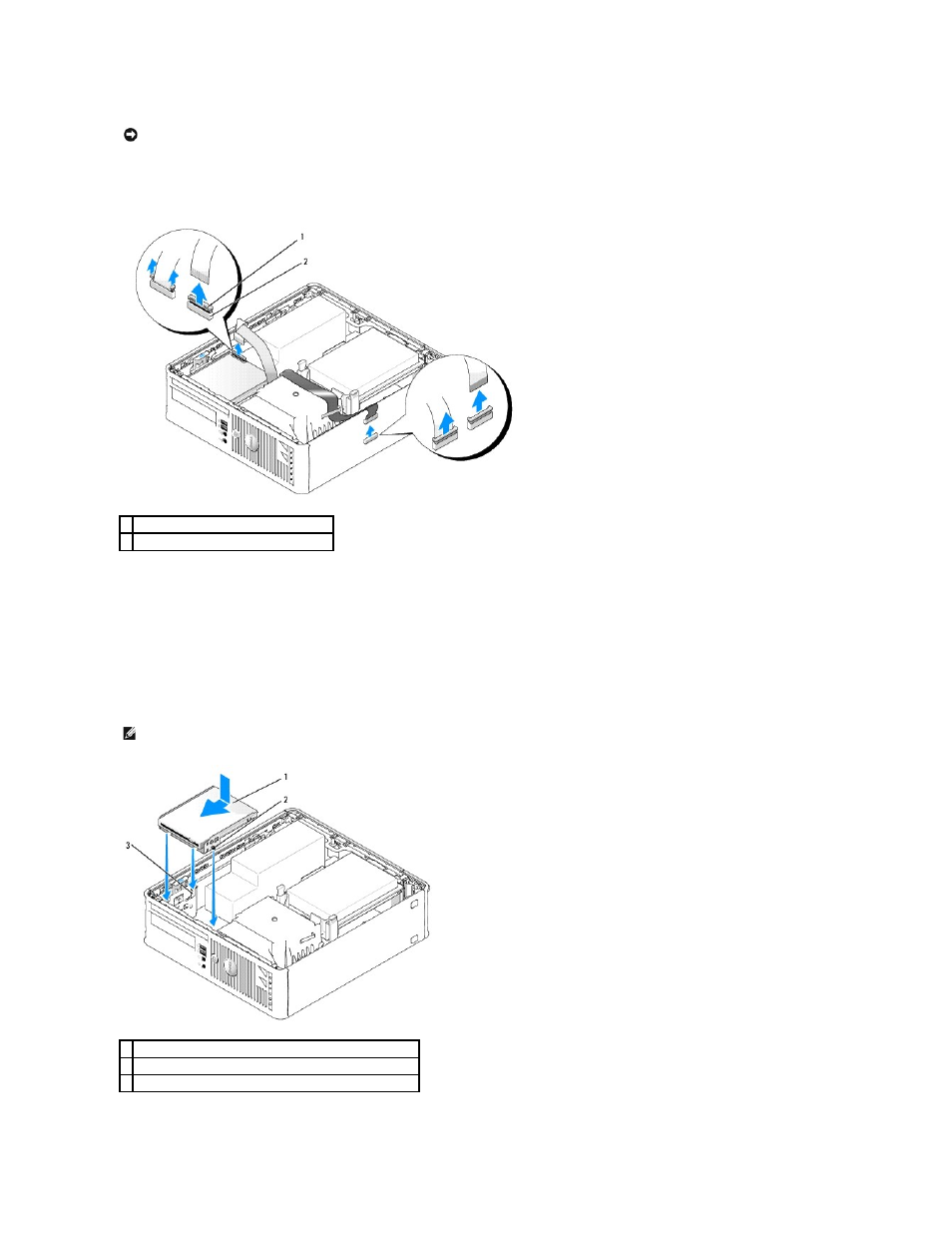

При извлечении дисковода гибких дисков потяните за защелку кабеля
, чтобы открыть ее.
5.
Отсоедините кабель передачи данных от разъема на задней части дисковода гибких дисков или устройства чтения карт памяти
.
6.
При извлечении дисковода гибких дисков потяните за защелку кабеля
, чтобы открыть ее.
7.
Отсоедините кабель передачи данных от разъема на системной плате
.
8.
Потяните за защелку дисковода и выньте дисковод гибких дисков или устройство чтения карт памяти в направлении задней части корпуса
компьютера
. Затем приподнимите дисковод или устройство чтения карт памяти, чтобы извлечь его из корпуса компьютера.
Установка дисковода гибких дисков или устройства чтения карт памяти
ВНИМАНИЕ
.
Не вынимайте дисковод из корпуса компьютера за кабели
. Это может привести к повреждению кабелей и разъемов.
1 защелка кабеля
2 краевой разъем кабеля передачи данных
ПРИМЕЧАНИЕ
.
Если новый или устанавливаемый на замену дисковод гибких дисков не имеет винтов с буртиками
, используйте винты,
расположенные на заглушке панели с дисководами
.
1 дисковод гибких дисков или устройство чтения карт памяти
2 винты (3)
3 направляющие ограничителя (3)
