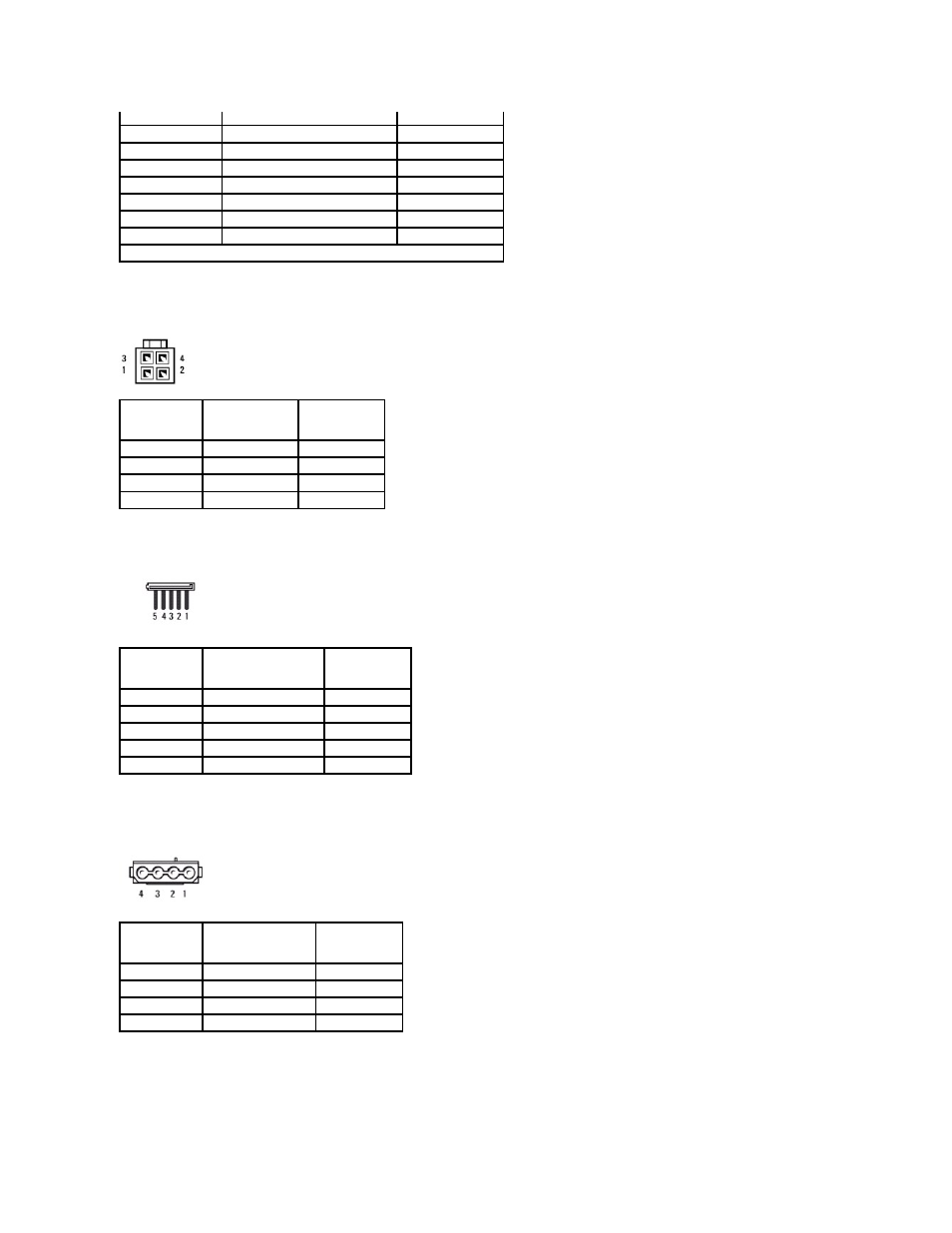

Инструкция по эксплуатации Dell OptiPlex 745
Страница 116
Разъем питания постоянного тока
P2
Разъемы питания постоянного тока
P3, P5, P8 и P9
Разъем питания постоянного тока
P7
Разъем питания постоянного тока
P10
17
GND
Черный
18
GND
Черный
19
GND
Черный
20
NC
NC
21
+5 В постоянного тока
Красный
22
+5 В постоянного тока
Красный
23
+5 В постоянного тока
Красный
24
GND
Черный
*Дополнительный провод. Используйте провод 22-AWG вместо провода 18-AWG.
Номер контакта
Название сигнала
Провод
18-AWG
1
GND
Черный
2
GND
Черный
3
+12 VADC
Желтый
4
+12 VADC
Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока Оранжевый
2
GND
Черный
3
+5 В постоянного тока
Красный
4
GND
Черный
5
+12 VBDC
Белый
Номер контакта
Название сигнала
Провод
22-AWG
1
+5 В постоянного тока Красный
2
GND
Черный
3
GND
Черный
4
+12 VADC
Желтый
