RQT9052
10
10
ЭТАП 1 Подключение
Оставьте “желтый” без подключения.
При использовании выхода S VIDEO OUT изображение будет
более естественным, чем при использовании выхода VIDEO
OUT. (Конечный результат зависит от телевизора.)
При использовании выхода S VIDEO изображение будет более
естественным, чем при использовании выхода VIDEO.
(Конечный результат зависит от телевизора.)
Гнезда COMPONENT VIDEO OUT могут использоваться для вывода
как чересстрочного, так и строчного сигнала (Ô 50), и позволяют
получить более четкое изображение, чем через выход S VIDEO OUT.
• Соедините гнезда одинакового цвета.
При использовании обычного телевизора (ЭЛТ: с
электроннолучевой трубкой)
Прогрессивный выход может вызвать некоторое мерцание даже
при совместимости с прогрессивным сигналом. Отключите
“Прогрессив.”, если это причиняет беспокойства (Ô 27). Это
касается также многосистемных телевизоров, на которых
используется режим PAL.
n
Подключение усилителя с цифровым входом
• Наслаждайтесь многоканальным окружающим звуком DVD-Video,
подключив усилитель с декодерами Dolby Digital, DTS и MPEG.
“Цифровой аудиовыход” в меню Нач. наст. (Ô 39)
• Перед покупкой цифрового оптического аудиокабеля,
проверьте форму гнезд соединяемой аппаратуры.
• Нельзя использовать декодеры DTS Digital Surround,
несовместимые с DVD.
n
Подключение стереофонического усилителя

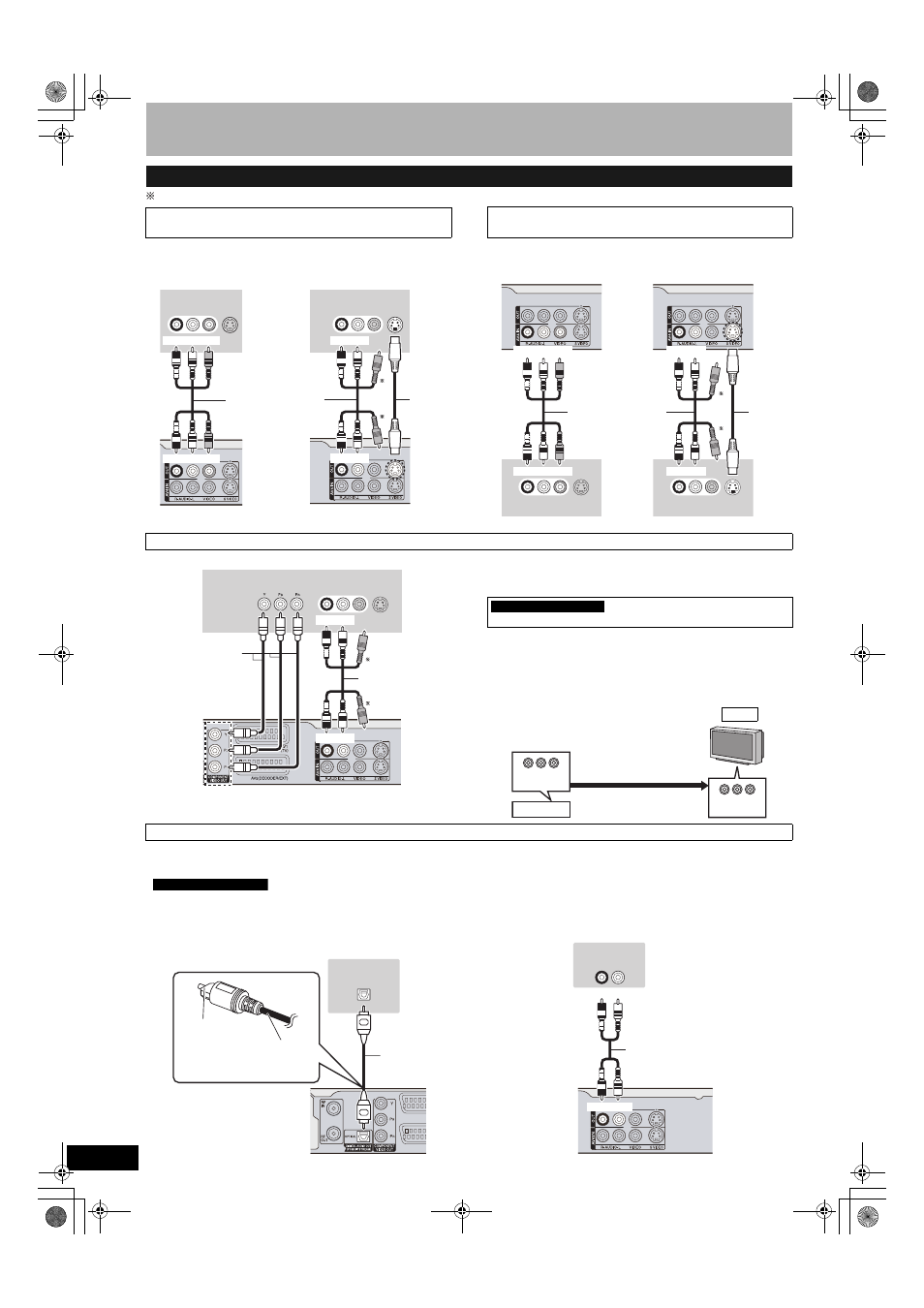

Другие схемы подключения
Подключение телевизора с разъемами
AUDIO/VIDEO или S VIDEO
AUDIO IN
R L
VIDEO
IN
S VIDEO
IN
AUDIO IN
R L
VIDEO
IN
S VIDEO
IN
Тыльная панель телевизора
Тыльная панель телевизора
Красный Белый Желтый
Красный Белый Желтый
Аудио-видео кабель
(прилагается)
Тыльная панель данного аппарата Тыльная панель данного аппарата
Красный Белый
Красный Белый
Кабель
S Video
Подключение видеомагнитофона с разъемами
AUDIO/VIDEO или S VIDEO
AUDIO OUT
R L
VIDEO
OUT
S VIDEO
OUT
AUDIO OUT
R L
VIDEO
OUT
S VIDEO
OUT
Тыльная панель данного аппарата
Аудио-видео кабель
(прилагается)
Тыльная панель видеомагнитофона
Тыльная панель данного аппарата
Кабель
S Video
Тыльная панель видеомагнитофона
Красный Белый Желтый
Красный Белый Желтый
Красный Белый
Красный Белый
Подключение телевизора с входом COMPONENT VIDEO
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Тыльная панель телевизора
Аудио-видео
кабель
(прилагается)
Видеокабель
Тыльная панель данного аппарата
Красный Белый
Красный Белый
“Прогрессивн.” настройка в меню Нач. наст. (Ô 40)
Необходимая настройка
COMPONENT
VIDEO OUT
COMPONENT
VIDEO IN
Данный аппарат
Строчный выходной сигнал
ЭЛТ
ЗАПРЕЩАЕТСЯ
Подключение усилителя или системного компонента
Необходимые настройки
OPTICAL IN
Предохраняйте
этот кабель от
резких изгибов.
Вставьте до
конца, данной
стороной вверх.
Тыльная панель данного аппарата
Тыльная панель усилителя
Оптический
цифровой
аудиокабель
AUDIO IN
R L
Тыльная панель усилителя
Тыльная панель данного аппарата
Аудиокабель
Красный Белый
Красный Белый
