10-52
Уход за автомобилем
(F)
Материал корда: Тип корда и коли-
чество слоев боковины и в брекере шины.
(G)
Максимальная нагрузка на одинарную
шину: Максимальная нагрузка на одинар-
ную шину и максимальное давление,
необхо димое для восприятия этой нагрузки.
Более подробная информация о давлении
воздуха в шинах приведена в подразделах
«
Давление воздуха в шинах», стр. 10-57
и «Ограничения нагрузки на автомобиль»,
стр 9-23.
Обозначения
Размерность шины
На примерах показаны типичные боковины
шин легкового автомобиля и легкого
грузовика.

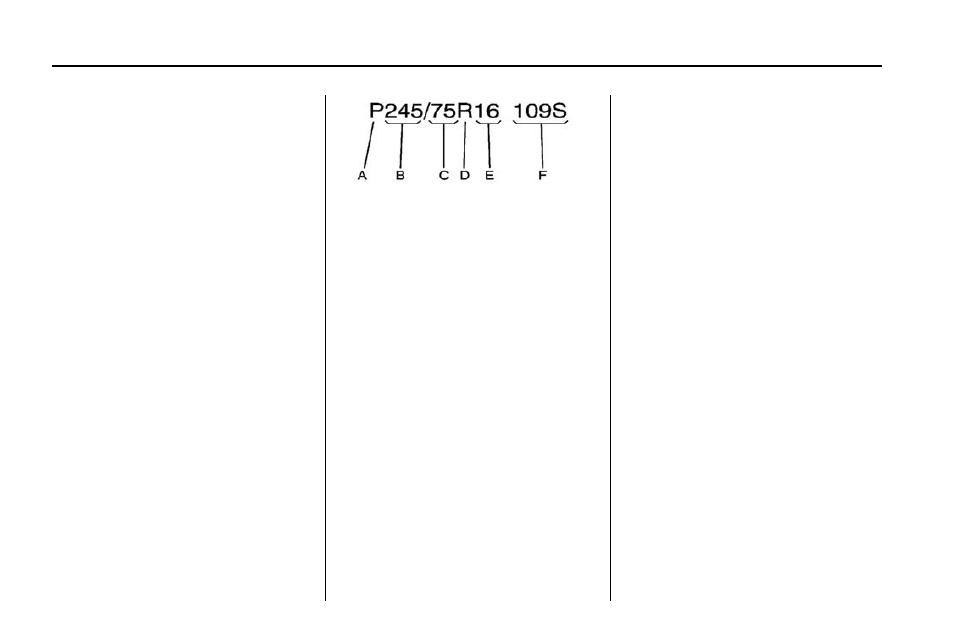

Шина легкового автомобиля (P-Metric)
(A)
Шина легкового автомобиля
(P-Metric):
Версия метрической системы
обозначения размерности шин (США).
Первая буква «P» в размере шин означает,
что шина легкового автомобиля разработана
в соответствии со стандартами Ассоциации
по шинам и колесам США.
(B)
Ширина шины: Трехзначное число
обозначает ширину сечения шины от
боко вины до боковины, выраженную
в миллиметрах.
(C)
Отношение высоты профиля шины
к его ширине: Двузначное число обозначает
отношение высоты профиля шины к его
ширине. Например, если отношение ширины
профиля шины к его высоте равно 75,
как это показано на иллюстрации C, это
означает, что высота боковины шины равна
75%
ширины профиля шины.
(D)
Код конструкции: Буква кода конструк-
ции обозначает тип конструкции шины.
«R» –
радиальная, «D» – диагональная,
«B» –
радиально-диагональная шина.
(E)
Посадочный диаметр: Посадочный
диаметр колесного диска, выраженный
в дюймах.
