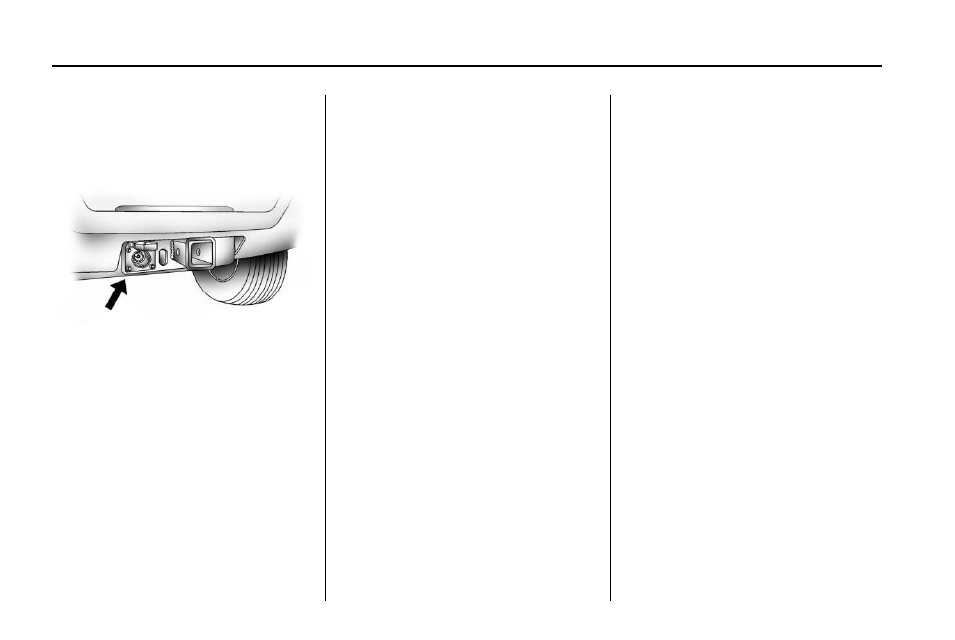

Жгут проводов для прицепов
высокой грузоподъемности
Данный автомобиль может быть оснащен
7-
контактным жгутом проводов для прицепа.
Жгут с 7-контактным универсальным
разъ емом крепится к кронштейну, установ-
ленному на кронштейне тягово-сцепного
устройства.
Жгут проводов содержит следующие цепи
системы электрооборудования прицепа
(
цвета проводов):
•
Желтый: левый стоп-сигнал/указатель
поворота
•
Темно-зеленый: правый стоп-сигнал/
указатель поворота
•
Коричневый: габаритные огни
•
Белый: «масса»
•
Светло-зеленый: фонари заднего хода
•
Красный: питание от аккумуляторной
батареи*
•
Темно-синий: тормозная система
прицепа*
*
Предохранители для этих двух цепей
уста новлены в коммутационном блоке
в моторном отсеке, но провода не присое-
динены. Они должны быть присоединены
на авторизованной сервисной станции.
При зарядке дополнительной (не установ-
ленной на автомобиле) аккумуляторной
батареи нажмите кнопку включения режима
буксировки/движения с повышенной
нагруз кой, расположенную на торце рыча-
га селектора автоматической коробки
пере дач. За счет этого в бортовой сети
автомобиля повысится напряжение и будет
обеспечен надлежащий режим зарядки
дополнительной аккумуляторной батареи.
Если масса прицепа слишком мала для
включения режима буксировки/движения
с повышенной нагрузкой, то для получения
сбалансированной электрической нагрузки
включите фары.
Подготовка к использованию
прицепа с электрической
тормозной системой
Подготовка к подсоединению прицепа
с электрической тормозной системой
представляет собой пакет оборудования,
включенный в комплектацию автомобиля.
Он предназначен для обеспечения дейст-
вия контроллера (блока управления)
тор мозной системы прицепа. В приборной
панели рядом с диагностическим разъемом
установлен жгут с обрезанными проводами
для соединения с блоком управления
тормозной системой прицепа. Жгут прово-
дов включает в себя следующие провода:
•
Темно-синий: выходной сигнал для
электрической тормозной системы
прицепа
•
Красно-черный: аккумуляторная
батарея
•
Бело-голубой: концевой переключатель
педали тормоза
•
Белый: «масса»
Они должны быть присоединены на автори-
зованной сервисной станции.
