Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03

27

UA

Загальна тепло-
продуктивність

Загальна жорсткість при найменшої поверхні
нагріву котла

2)

20 л/кВт

> 20 л/кВт
< 50 л/кВт

> 50 л/кВт

кВт

моль/м

3

моль/м

3

моль/м

3

 50

Жодної вимоги

або

< 3

1)

2

0,02

50 до  200

2

1,5

0,02

 200 до  600

1,5

0,02

0,02

 600

0,02

0,02

0,02

1) В установках з настінними опалювальними приладами та для систем з

електричними елементами опалювання

2) В установках з особливим об’ємом (номінальний об’єм у літрах/тепло-

продуктивність; в установках з кількома котлами встановлюється най-
менша індивідуальна теплопродуктивність)
Ці дані слугують лише для установок з трикратним об’ємом для запов-
нення та доливання води. Якщо трикратний об’єм установки переви-
щено, воду необхідно обробити (пом'якшення, знесолення, стабілізація
жорсткості води або видалення шламу) так само, як описано в таблиці
6.1 у разі перевищення встановленого граничного значення.

Табл. 6.1 Орієнтовні значення для гарячої води: Жорсткість води

Характеристики гарячої
води

Оди-
ниця

низький вміст
солей

високий
вміст солей

Електропровідність при 25
°C

с/cм

 100

100 - 1500

Вигляд

вільний від речовин, що осіда-
ють

Значення pH при 25 °C

8,2 - 10,0

1)

8,2 - 10,0

1)

Кисень

мг/л

 0,1

 0,02

1) Під час використання алюмінію та сплаву алюмінію значення pH обме-

жено від 6,5 до 8,5.

Табл. 6.2 Орієнтовні значення для гарячої води: вміст солей

6.1.2

Заповнення та видалення повітря з опалювальних
частин приладу

Для безперебійної роботи опалювальної установки потрібне тиск
води/тиск наповнення від 100 до 200 кПа. Якщо установка
поширюється на кілька поверхів, то на манометрі можуть знадо-
битися більші значення рівня води в установці.

i

Для збезповітрення додатково можна використову-

вати діагностичну програму “P.0 Збезповітрення”.
Зберігайте порядок дії, як описано в розділі 9.4.

1

2

3

4

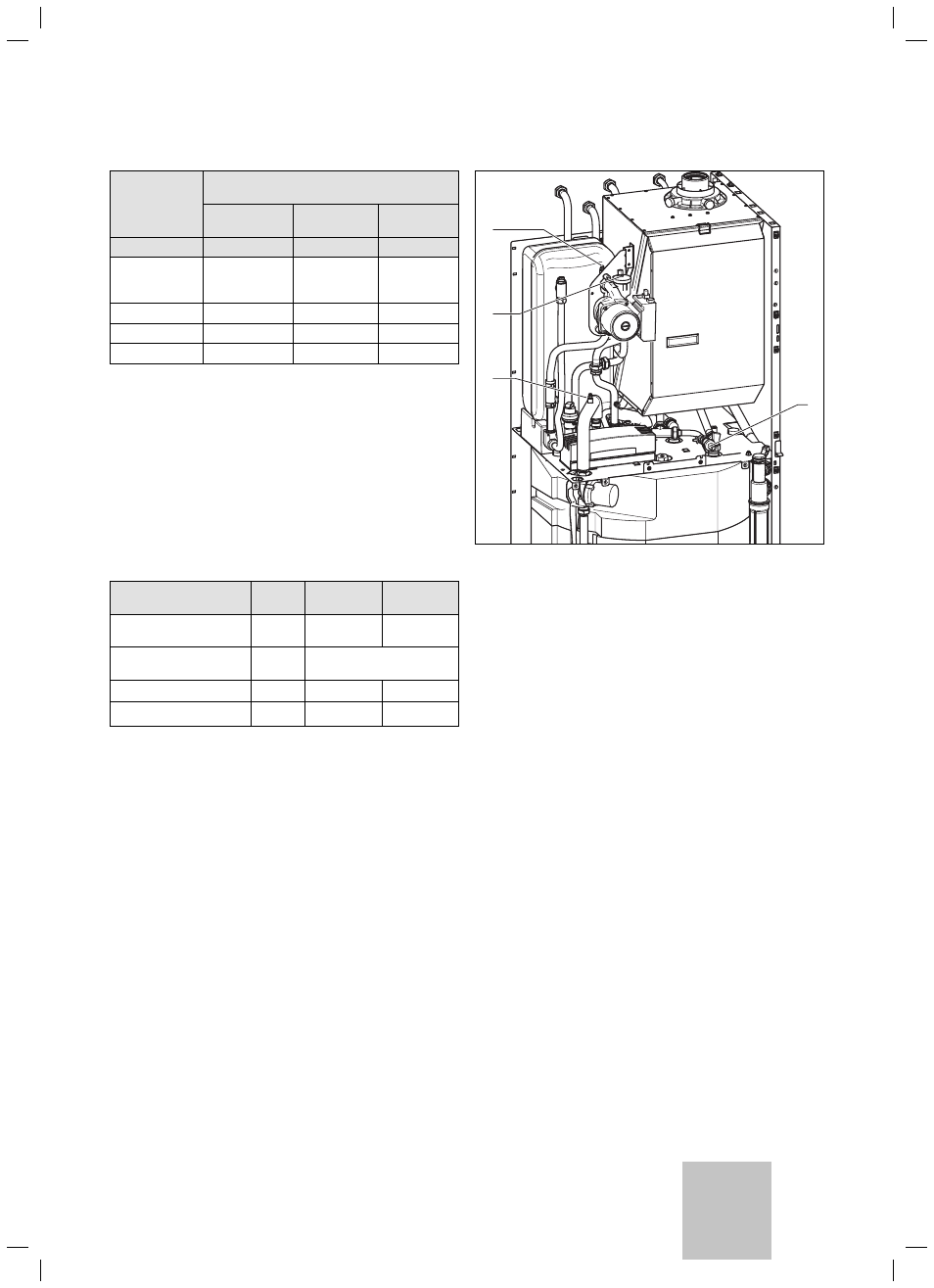

Мал. 6.1 Пристрій заповнення й спорожнювання котла

Пояснення
1 Збезповітрювальний ніпель з боку опалення
2 Ковпачок швидкодіючого збезповітрювача
3 Збезповітрювальний ніпель з боку побутової води
4 Кран для наповнювання бака і зливний кран

Перед властиво заповненням ретельно промийте опалю-
вальну установку.
Послабте кришку швидкодіючого збезповітрювача (2) на
насосі на один-два обертів (прилад автоматично збезповіт-
риться в режимі безперервної експлуатації за допомогою
швидкодіючого збезповітрювача).
Відкрийте всі термостатні вентилі установки.
З'єднаєте за допомогою шланга зовнішній кран заповнення й
спорожнювання установки (або поставити з боку будови, або
втримується в сполучній консолі Vaillant) з розбірним клапа-
ном холодної води.

i

Якщо не повинне бути ніякого зовнішнього крана

заповнення й спорожнювання, то можна також
використовувати кран заповнення й спорожню-
вання (4) у приладі.

Відкрийте збезповітрювальний ніпель (1).
Залежно від консолі відкрийте збезповітрювальні ніпелі або
крани заповнення й спорожнювання в лініях подачі або відве-
дення опалення.

i

Збезповітрювальниі ніпелі /крани заповнення й

спорожнювання інтегровані в сполучну приналеж-
ність. Якщо ця приналежність не використовується,
то необхідно створити можливість витяжки з боку
будови.

>

>

>
>

>
>

Уведення опалювального приладу в експлуатацію 6
