Страница 58
56
Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
9.5.4 Замена вентилятора
a
Опасно!
Опасность материального ущерба и/или травм
людей из-за несоблюдения указаний по безопас-
ности!
Перед заменой деталей учтите указания по тех-
нике безопасности, описанные в главе 9.5.1.
3
4

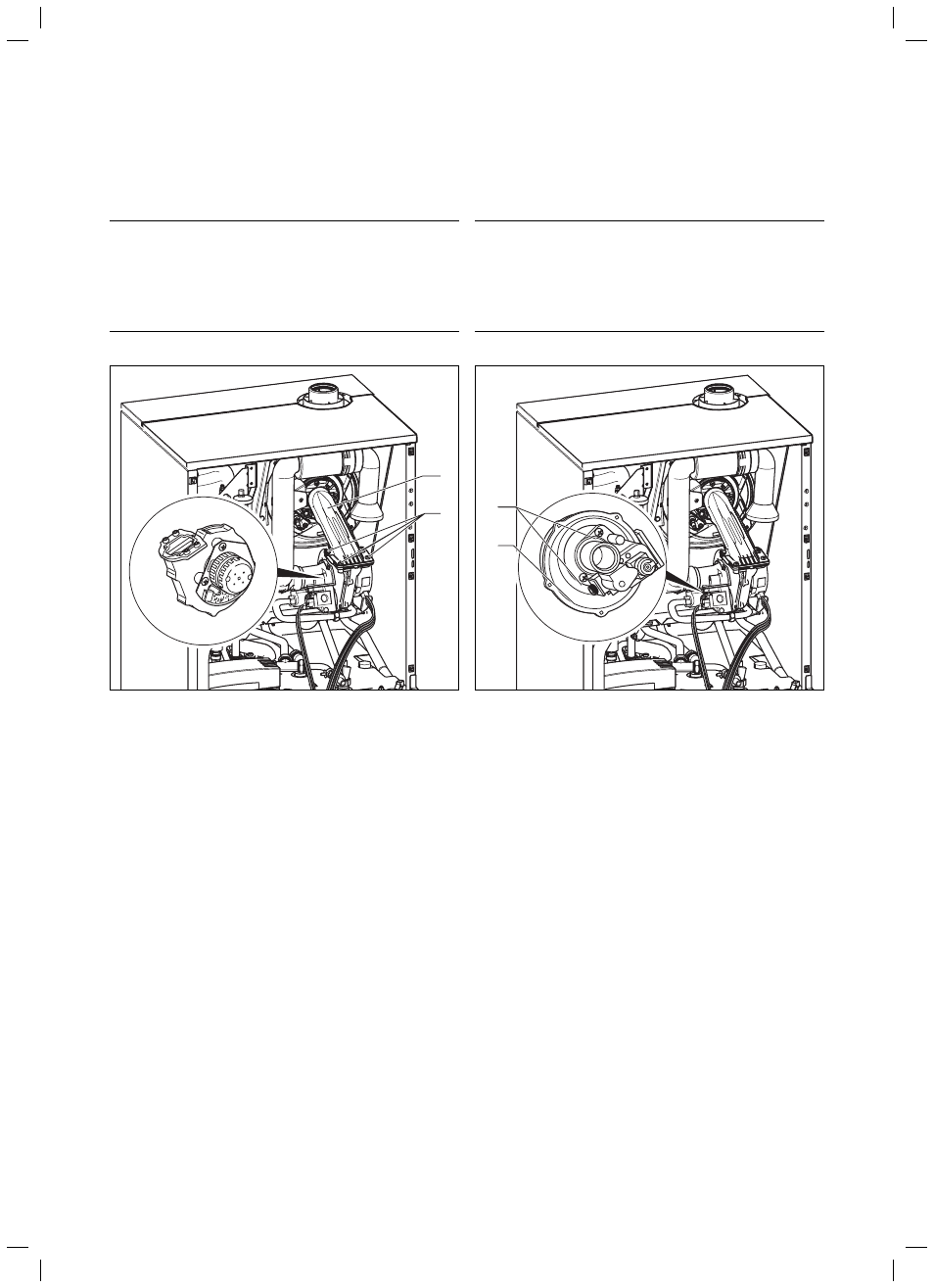

Рис. 9.2 Замена вентилятора
Демонтируйте модуль горелки (3), как описано в разделе
8.5.1, и извлеките его.
Ослабьте четыре крепежных болта (4) на смесительной
трубе газа и извлеките вентилятор.
Привинтите новый вентилятор к газовой арматуре
(см.
раздел 9.5.5).
Монтируйте весь блок „газовая арматура/вентилятор“ в
обратном порядке.
>
>
>
>
>
9.5.5 Замена
газовой
арматуры
a
Опасно!
Опасность материального ущерба и/или травм
людей из-за несоблюдения указаний по безопас-
ности!
Перед заменой деталей учтите указания по тех-
нике безопасности, описанные в главе 9.5.1.
1
2
Рис. 9.3 Замена газовой арматуры
Демонтируйте модуль горелки, как описано в разделе 8.5.1,
и извлеките его.
Ослабьте оба крепежных болта (1) на газовой арматуре и
извлеките ее из вентилятора (2).
Привинтите новую газовую арматуру к вентилятору.
Монтируйте модуль горелки в обратном порядке.
>
>
>
>
>
9 Устранение сбоев
