Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03 19 UA
1
2
3
4
1

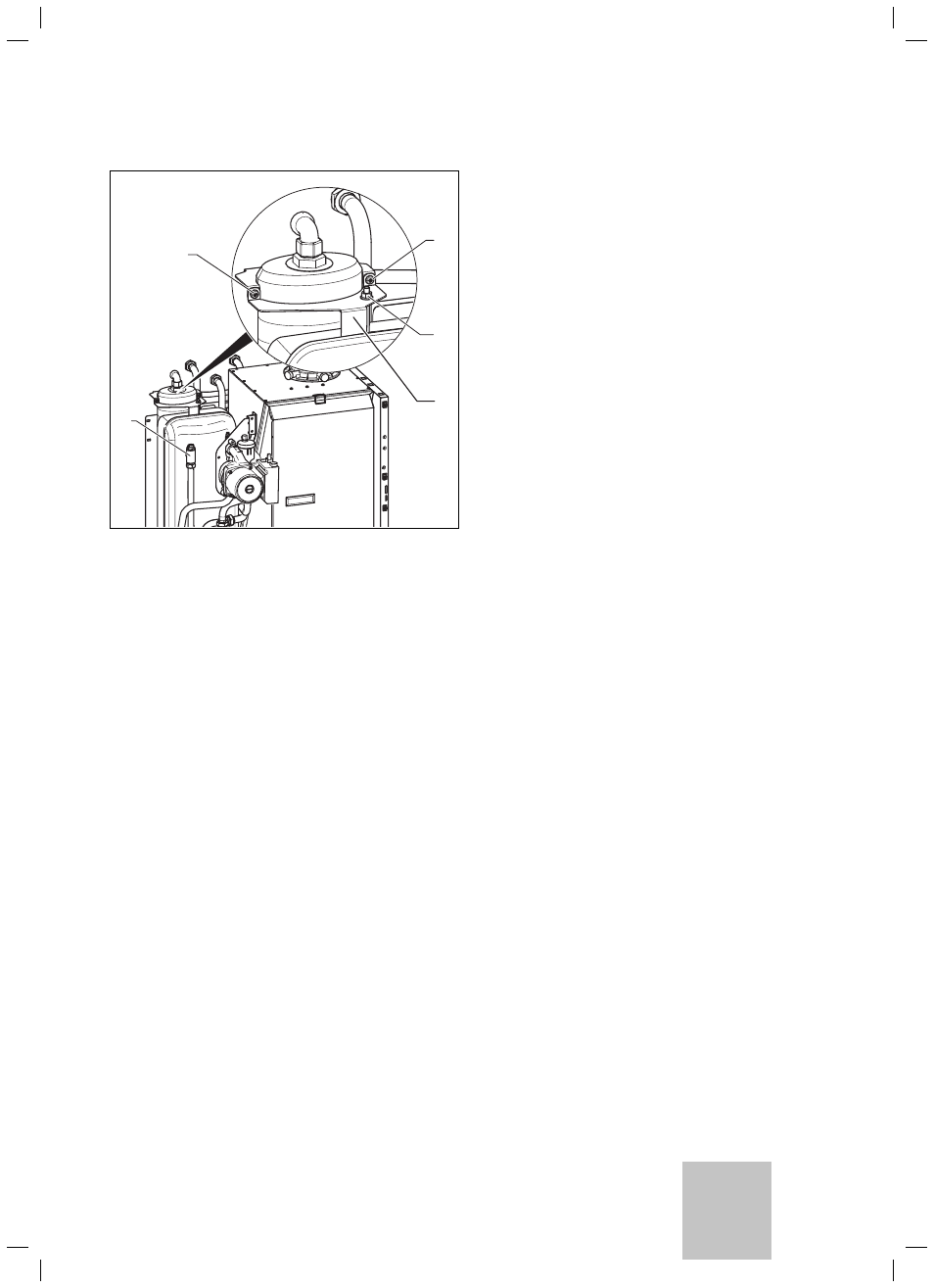

Мал. 5.3 Складання/розбирання розширювального бака гарячої води
Пояснення
1 Гвинт
2 Гайка
3 Тримач
4 Трійник
Якщо, виходячи з умов місця, розширювальний бак гарячої води
на 4 літри повинен збиратися/розбиратися попереду, то розши-
рювальний бак опалення спочатку необхідно витягти.
Закрийте сервісні крани в контурі гарячої води, при необхід-
ності в опалювальному контурі теж.
Якщо необхідно розібрати розширювальний бак опалення,
спорожніть прилад з боку опалення.
Потім від'єднайте гнучкий шланг від трійника (4) на розширю-
вальному баку.
Послабте болт кріплення на бічному обшиванні.
i Закрийте трійник заглушкою й використовуйте
його як ручка при добуванні розширювального
бака.
Витягніть розширювальний бак із приладу по діагоналі вперед.
Спустіть в приладі стільки води з боку питної води, щоб зверху
накопичувача більше не було стовпчика води.
Послабте обидва гвинти (1).
Послабте гайку (2) на анкерній штанзі.
Зніміть підставку (3) з розширювального бака.
Покладіть захист крайок у підставку розширювального бака
гарячої води.
Установіть розширювальний бак гарячої води у вільний про-
стір між задньою стінкою приладу й розширювальним баком
опалення. Розмістити розширювальний бак гарячої води таким
чином, щоб його можна було без опору вставити в обши-
вання із ППС.
>
>
>
>
>
>
>
>
>
>
>
При необхідності поставте розширювальний бак опалення в
обшивання із ППС.
При необхідності монтуйте гнучкий шланг на трійнику (4) роз-
ширювального бака.
Монтуйте підставку (3) для розширювального бака.
Монтуйте два болти (1) і гайку (2) для анкерної штанги.
Знову відкрийте сервісні крани й перевірте герметичність труб-
них з'єднань.
Збезповітріть прилад з боку питної води й при необх. з боку
опалення. >
>
>
>
>
>
Монтаж 5
