Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
19
5.5 Подключение
отопления
b
Осторожно!
Опасность повреждений из-за неконтролируе-
мой утечки воды!
Монтируемый с натяжением соединительный тру-
бопровод может привести к негерметичности отопи-
тельной системы.
Следите за тем, чтобы монтаж соединительных
трубопроводов проходил без натяжения!
Подсоедините подающую линию отопления к патрубку пода-
ющей линии отопления (5), см. рис. 5.1.
Подсоедините отводящую линию отопления к патрубку отводя-
щей линии отопления (6), см. рис. 5.1.
Между отопительной установкой и котлом вмонтируйте необ-
ходимые запорные устройства и установите соответствующие
предохранительные устройства.
5.6
Подсоединение аппарата со стороны воды
b
Осторожно!
Опасность повреждений из-за неконтролируе-
мой утечки воды!
Монтируемый с натяжением соединительный тру-
бопровод может привести к негерметичности отопи-
тельной системы.
Следите за тем, чтобы монтаж соединительных
трубопроводов проходил без натяжения!
Подсоедините патрубок горячей воды (ГВ) (4), см. рис. 5.1.
Подсоедините патрубок холодной воды (ХВ) (3) с соответству-
ющими предохранительными устройствами, см. рис. 5.1.
Подсоединение циркуляционного трубопровода
При необходимости к патрубку (1) можно подсоединить цирку-
ляционный трубопровод, см. рис. 5.1.
>
>
>
>
>
>
>
a
Опасно!
Опасность для здоровья из-за образования легио-
нелл!
При присоединении циркуляционной линии воз-
можно образования легионелл, если ее соединение
с водонагревателем в аппарате не закрыто.
Закройте соединение циркуляционной линии с
водонагревателем, как описано ниже.
1
2
3

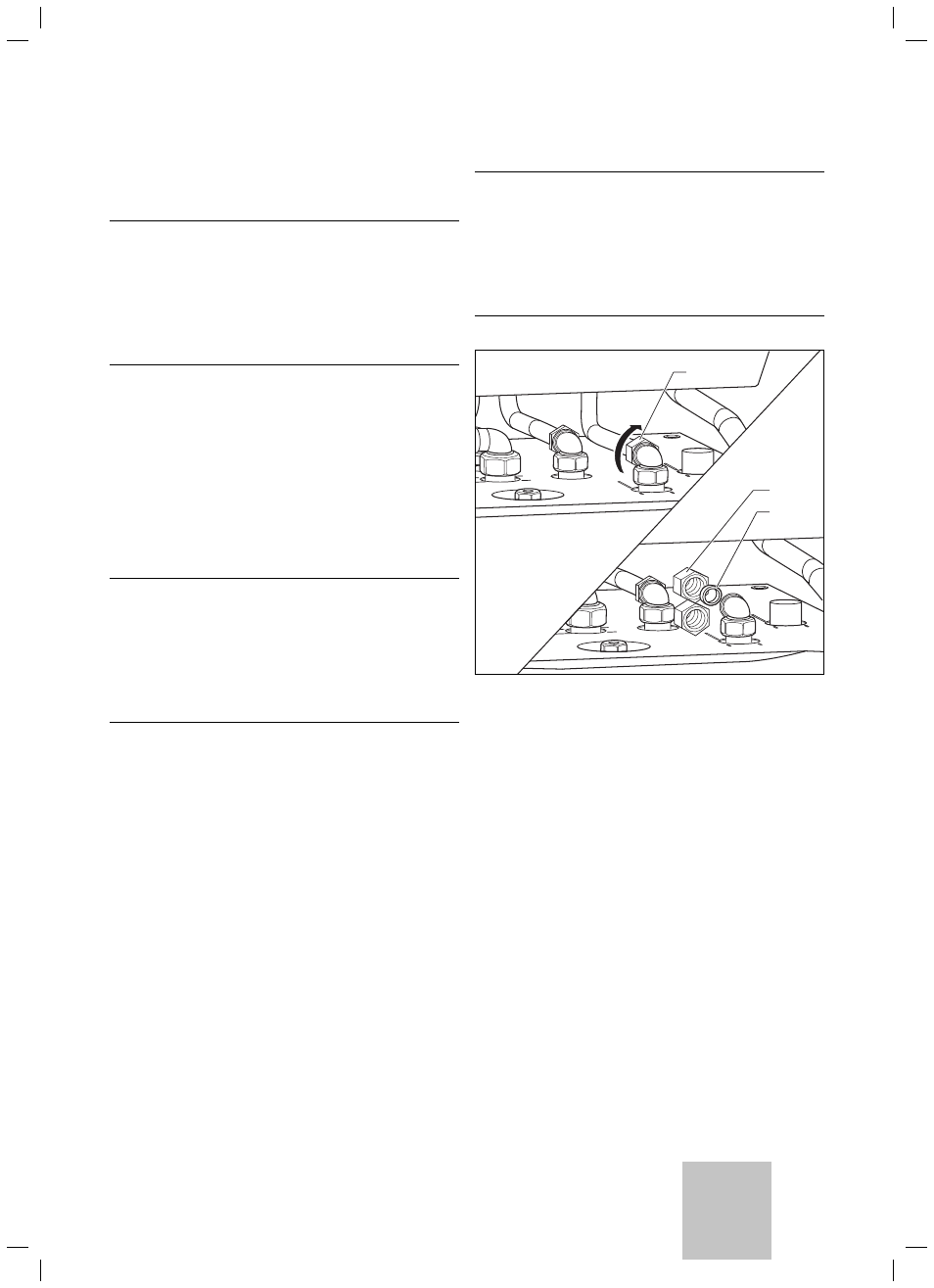

Рис. 5.2 Циркуляционный патрубок на накопителе
Пояснение:
1 Резьбовое соединение циркуляционной трубы
2 Колпачок
3 Уплотнение
При этом соблюдайте следующий порядок действий:
Откройте прибор (ср. Рис.5.8 и указания в разделе 5.9)
Отвинтите резьбовое соединение (1) циркуляционной трубы
от соединительной детали и закройте патрубок прилагаю-
щимся уплотнением (3) и колпачком (2).
5.6.1
Сборка или разборка расширительного бака
горячей воды (как принадлежность)
При величине мощности с расширительным баком на 12 литров
для отопления опционально возможно монтировать расширитель-
ный бак горячей воды на 4 литра.
>
>
>
