56
Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03
9.5.5 Заміна
газових
арматур
a
Небезпека!
Небезпека матеріального збитку й травм людей
через недотримання правил техніки безпеки!
Перед заміною деталей урахуйте правила техніки
безпеки, що описані в розділі 9.5.1.
1
2

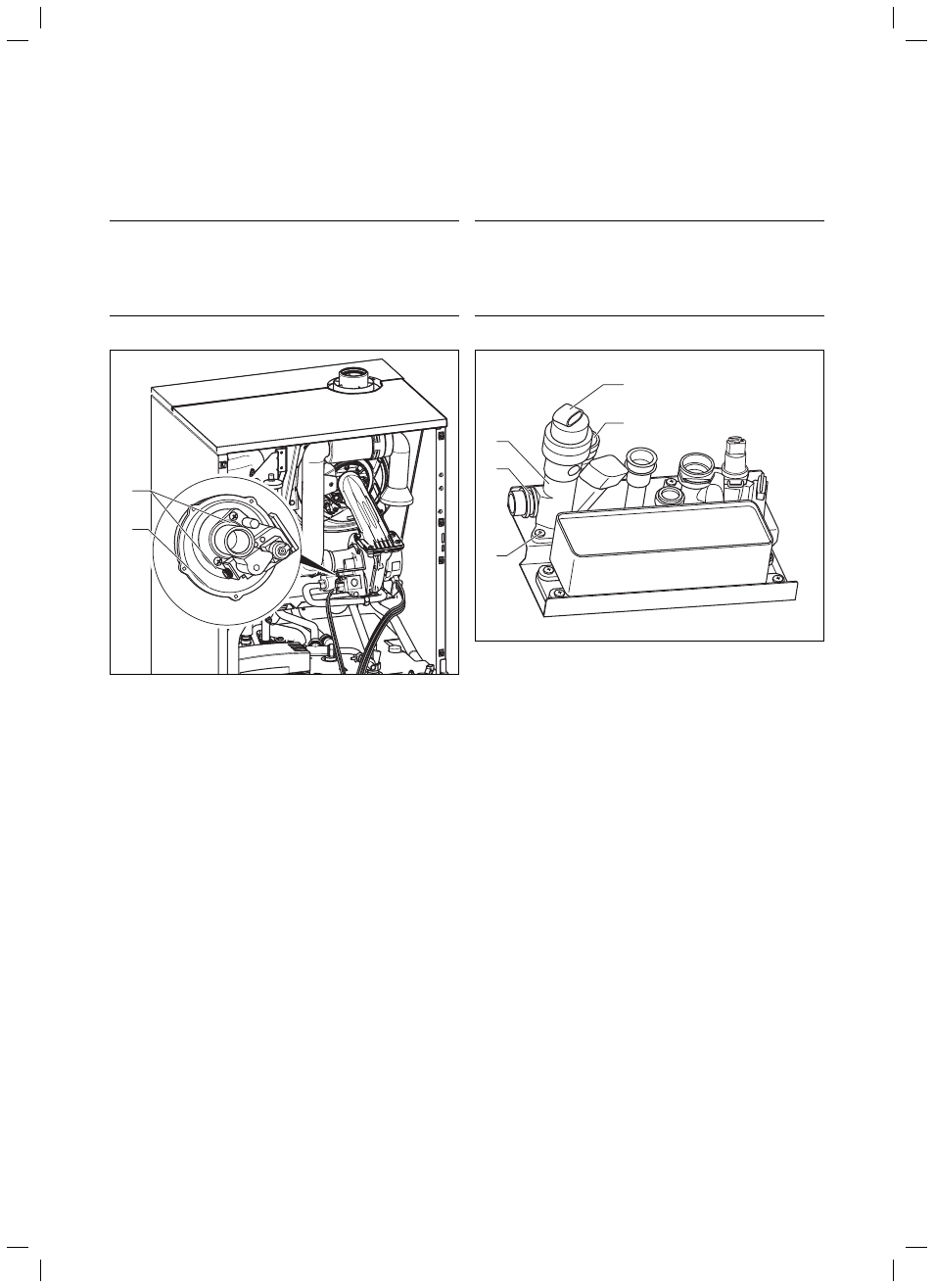

Мал. 9.3 Заміна газових арматур
Демонтуйте модуль пальника, як описано в розділі 8.5.1, і
витягніть його.
Послабте обоє кріпильних болтів (1) на газових арматурах і
витягніть неї з вентилятора (2).
Пригвинтіть нові газові арматури до вентилятора.
Монтуйте модуль пальника у зворотному порядку.
>
>
>
>
>
9.5.6
Заміна клапана перемикання за пріоритетом
a
Небезпека!
Небезпека матеріального збитку й травм людей
через недотримання правил техніки безпеки!
Перед заміною деталей урахуйте правила техніки
безпеки, що описані в розділі 9.5.1.
5
4
1
2
3
Мал. 9.4 Заміна клапана перемикання по пріоритеті
Закрийте сервісні крани й спорожніть прилад (див. розділ
8.7).
Витягніть штекер (4) із клапана перемикання за пріоритетом
(3).
Видаліть скоби (2 і 5) і зніміть приєднані конструктивні вузли.
Послабте три нарізні сполучення (1) і витягніть клапан переми-
кання за пріоритетом.
Монтуйте новий клапан перемикання по пріоритеті у зворот-
ному порядку. Використовуйте нові ущільнення.
Заповніть і випустіть повітря з приладу, при необхідності з уста-
новки (див. розділ 6.1).
>
>
>
>
>
>
>
9 Усунення неполадок
