Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03
57
UA
9.5.7 Заміна
датчика
витрати
a
Небезпека!
Небезпека матеріального збитку й травм людей
через недотримання правил техніки безпеки!
Перед заміною деталей урахуйте правила техніки
безпеки, що описані в розділі 9.5.1.
2
1
3

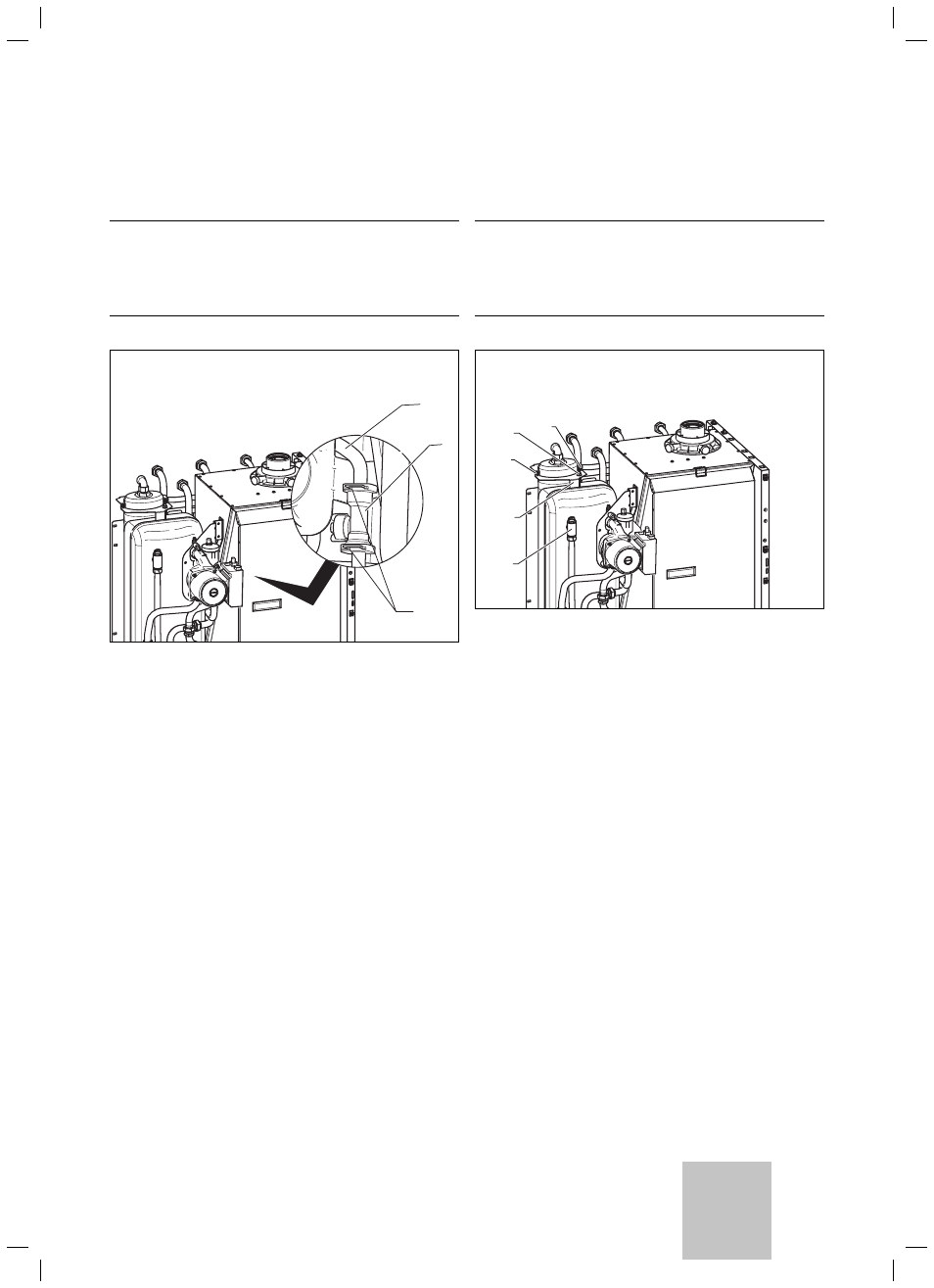

Мал. 9.5 Заміна датчика витрати
Демонтуйте опалювальний насос, як описано у розділі 8.8
Демонтаж опалювального насоса.
Видаліть скоби (3) і витягніть верхню трубу (1)
Витягніть датчик витрати (2)
Монтуйте новий датчик витрати у зворотному порядку. Вико-
ристовуйте нові кільця круглого перетину.
>
>
>
>
>
9.5.8 Заміна
розширювального
бака
a
Небезпека!
Небезпека матеріального збитку й травм людей
через недотримання правил техніки безпеки!
Перед заміною деталей урахуйте правила техніки
безпеки, що описані в розділі 9.5.1.
1
4
1
3
2
Мал. 9.6 Заміна розширювального бака
Пояснення
1 Гвинти
2 Гайка
3 Тримач
4 Трійник з гвинтом збезповітрювання
Закрийте сервісні крани й спорожніть прилад з боку системи
опалення (див. розділ 8.7).
Від'єднайте гнучкий шланг від трійника за допомогою збез-
повітрювального болта (4) на розширювальному баку.
Послабте болт кріплення на бічному обшиванні.
Тільки при VSC 196:
Послабте обидва гвинти (1).
Послабте гайку (2) на анкерній штанзі.
Зніміть підставку (3) з розширювального бака.
Зніміть бічну підставку з розширювального бака.
i
Для більше легкого добування знову пригвинтіть
трійник на розширювальний бак і закрийте його
заглушкою. Використовуйте трійник як ручка при
добуванні розширювального бака.
Витягніть розширювальний бак із приладу по діагоналі вперед.
Монтуйте новий розширювальний бак у зворотному порядку.
Заповніть і випустіть повітря з приладу, при необхідності з уста-
новки (див. розділ 6.1).
>
>
>
>
>
–
–
–
>
>
>
>
Усунення неполадок 9
