58
Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03
9.5.9 Заміна
датчика
NTC
a
Небезпека!
Небезпека матеріального збитку й травм людей
через недотримання правил техніки безпеки!
Перед заміною деталей урахуйте правила техніки
безпеки, що описані в розділі 9.5.1.
Прилад оснащений трьома датчиками NTC із засувками:
1 NTC у лінії подачі опалення
1 NTC у лінії відведення опалення
1 NTC на виході гарячої води вторинного теплообмінника
Витягніть кабель датчика із замінного NTC.
Відокремте пружину NTC від труби.
Монтуйте новий NTC у зворотному порядку.
9.5.10 Заміна
плати
a
Небезпека!
Небезпека матеріального збитку й травм людей
через недотримання правил техніки безпеки!
Перед заміною деталей урахуйте правила техніки
безпеки, що описані в розділі 9.5.1.
Дотримуйтесь посібника з монтажу й установці, що прикладе-
ний до запасної плати.
9.5.11 Заміна
манометра
a
Небезпека!
Небезпека матеріального збитку й травм людей
через недотримання правил техніки безпеки!
Перед заміною деталей урахуйте правила техніки
безпеки, що описані в розділі 9.5.1.
>
–
–
–
>
>
>
>
>
>
1
3
2

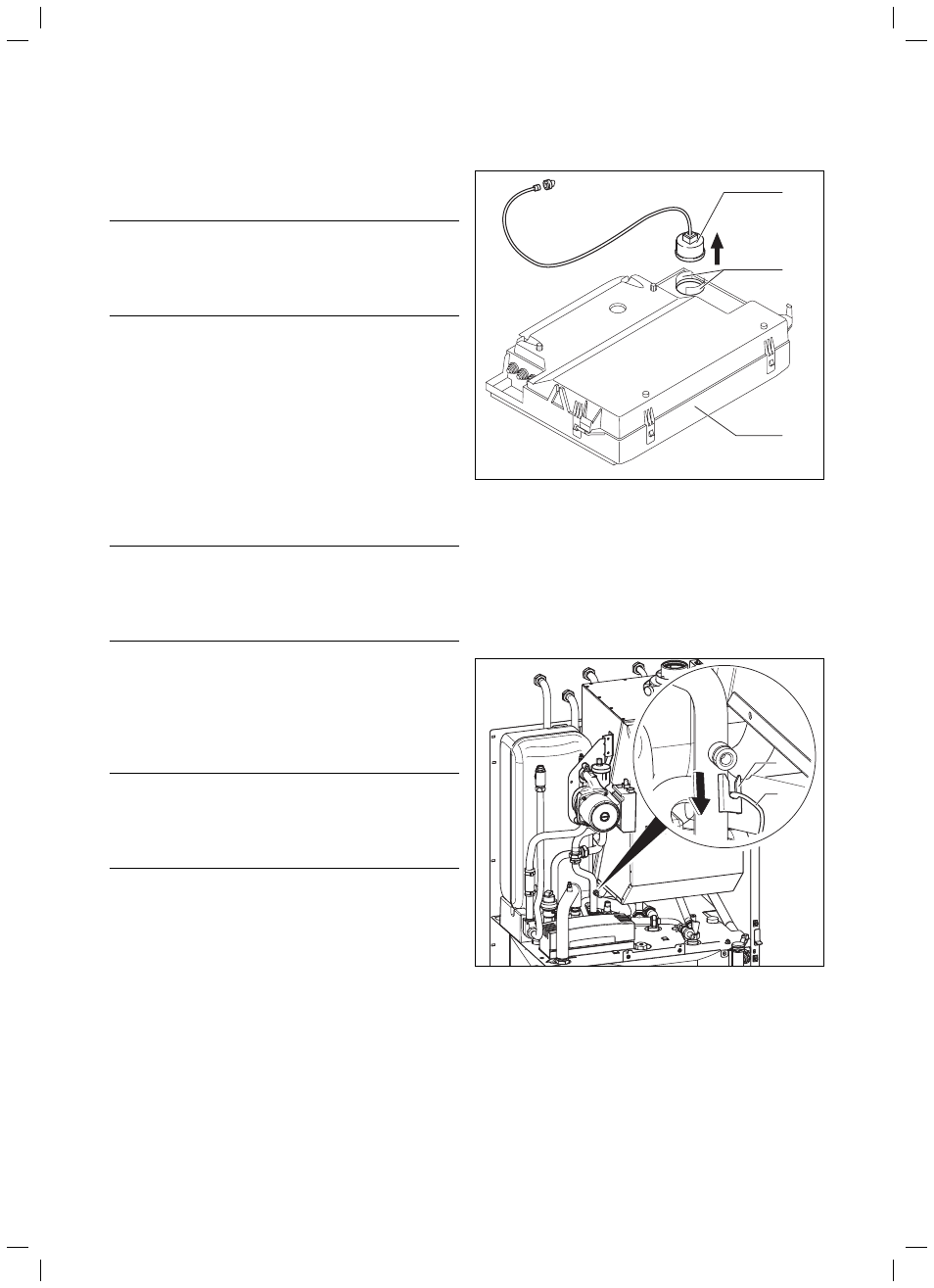

Мал. 9.7 Заміна манометра
Відокремте прилад від електромережі й закрийте газовий
кран.
Закрийте сервісні крани й спорожніть прилад (див. розділ
8.7).
Відкиньте розподільну коробку (2).
Злегка стисніть фіксуючі скоби (3).
Виштовхніть манометр (1) зовні усередину з розподільної
коробки.
1
2
Мал. 9.8 Сполучний штуцер для капілярної труби
Видаліть скобу (1) на сполучному штуцері манометра.
Витягніть капілярну трубу (2) зі сполучного штуцера.
Монтуйте новий манометр у зворотному порядку.
Заповніть і випустіть повітря з приладу, при необхідності з уста-
новки (див. розділ 6.1).
>
>
>
>
>
>
>
>
>
