30
Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
Тип прибора
VSC INT 196/2-C 150
VSC INT 246/2-C 170
VSC INT 246/2-C 210
VSC INT 306/2-C 200
Исполнение прибора для
вида газа:
Высококалорийный газ
Высококалорийный газ
Высококалорийный газ
Высококалорийный газ
Маркировка на маркиро-
вочной табличке прибора
II
2H3P
G20 (природный высококало-
рийный газ) -
13 - 20 гПа
G31 (пропан) -
30 гПа
II
2H3P
G20 (природный высококало-
рийный газ) -
13 - 20 гПа
G31 (пропан) -
30 гПа
II
2H3P
G20 (природный высококало-
рийный газ) -
13 - 20 гПа
G31 (пропан) -
30 гПа
II
2H3P
G20 (природный высококало-
рийный газ) -
13 - 20 гПа
G31 (пропан) - 30
гПа
Заводская настройка на
индекс Воббе W
s
(в кВтч/м
3
), относительно
0 °C и 1013 гПа
15
15
15
15
Заводская настройка мощ-
ности горячей воды прибора
в кВт
23
28
28
34
Заводская настройка макс.
мощности отопления при-
бора в кВт (80/60 °C)
19
25
25
30
Табл. 6.3 Обзор заводских настроек
6.2.2
Проверьте входное давление (полточное давление
газа)
1
2
3

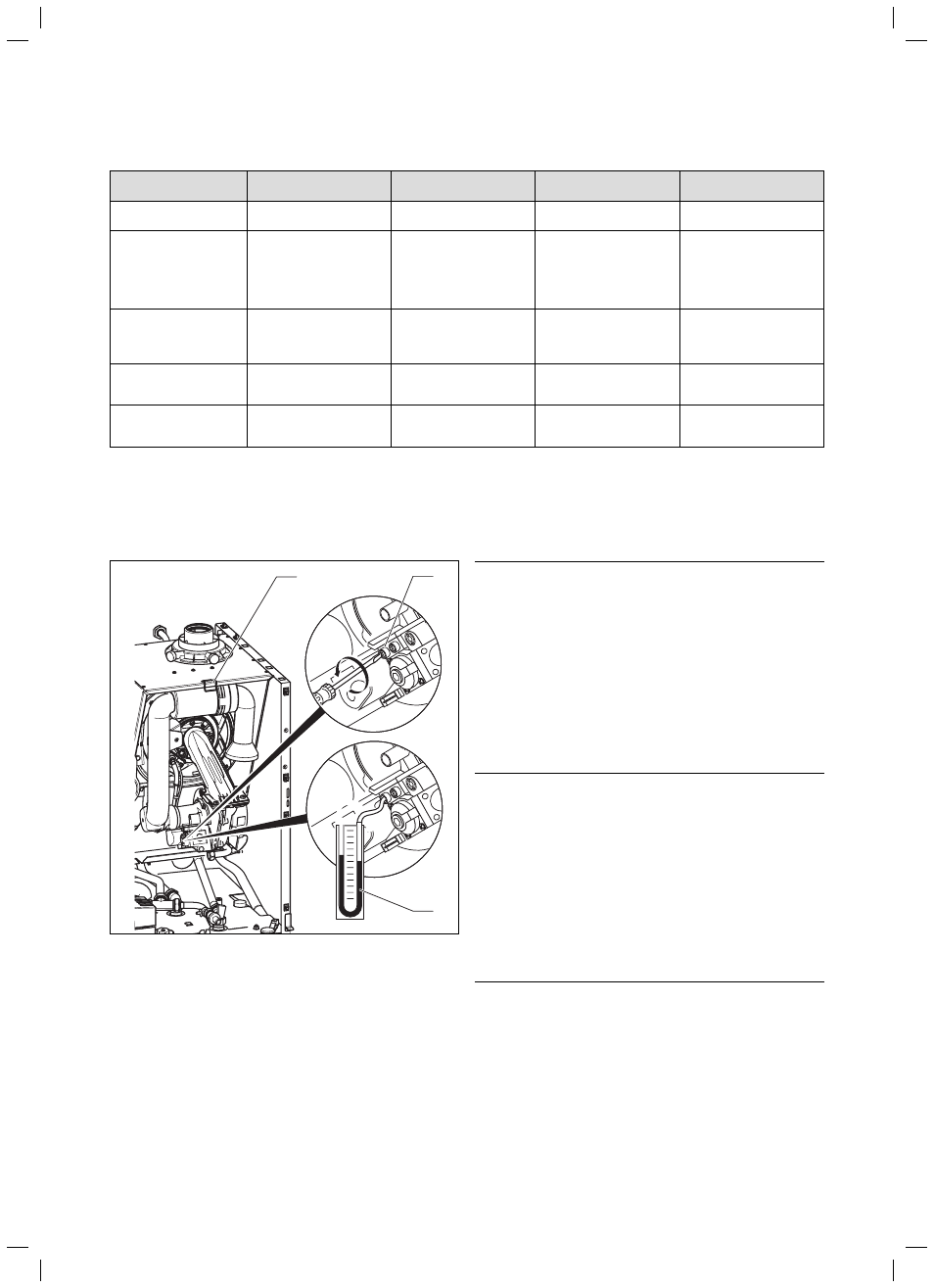

Рис. 6.3 Проверка давления подключения
При проверке давления подключения соблюдайте следующий
порядок действий:
Снимите обшивку прибора.
Ослабьте зажим (1).
Снимите крышку камеры пониженного давления.
Ослабьте обозначенный надписью „in“ уплотнительный винт
(2) на газовой арматуре.
Подключите, напр., U-образный манометр (3).
Введите прибор в эксплуатацию (см. руководство по эксплуа-
тации).
>
>
>
>
>
>
Измерьте давление газа на входе относительно атмосфер-
ного давления.
a
Опасно!
Опасность для жизни из-за неправильного функ-
ционирования аппарата при недопустимом дав-
лении на входе!
Природный газ:
Если давление подключения находится вне диапа-
зона 10 гПа (10 мбар) - 25 гПа (25 мбар),
настройку выполнять запрещается!
Если давление подключения находится вне разре-
шенного диапазона, выключите аппарат.
Проинформируйте предприятие по снабжению
газом.
a
Опасно!
Опасность для жизни из-за неправильного функ-
ционирования аппарата при недопустимом дав-
лении на входе!
Сжиженный газ:
Если давление подключения находится вне диапа-
зона от 25 гПа (25 мбар) до 45 гПа (45 мбар),
настройку выполнять запрещается!
Если давление подключения находится вне разре-
шенного диапазона, выключите аппарат.
Проинформируйте предприятие по снабжению
газом.
Если Вам не удается устранить ошибку, уведомите предприятие
газоснабжения и соблюдайте следующий порядок действий:
Выведите прибор из эксплуатации и закройте газовый кран.
Снимите U-образный манометр и снова прикрутите уплотни-
тельный винт (2).
Проверьте герметичность уплотняющего винта.
Установите обратно крышку камеры пониженного давления и
обшивку прибора.
>
>
>
>
>
>
>
>
>
>
>
